Szczegóły Produktu:
|
| Napięcie robocze: | 40,5KV | Prąd roboczy: | 1600A 2000A |
|---|---|---|---|
| Częstotliwość pracy: | 50/60Hz | Normy: | IEC ISO GB |
| OEM/ODM: | Zapytanie przez e-mail | Fabryka: | KNKONG |
| High Light: | Panel średniego napięcia ODM,panel średniego napięcia 2000A,rozdzielnica AC w metalowej obudowie |
||
Wprowadzenie produktów

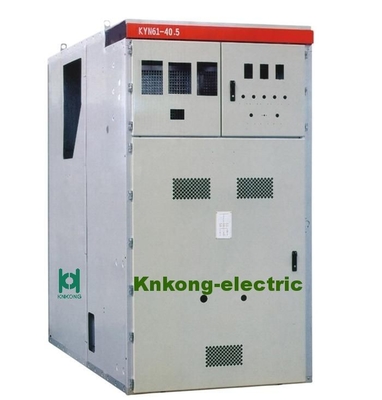

KYN61-40,5 (z) odnosi się do opancerzonej zdejmowanej rozdzielnicy prądu przemiennego w metalowej obudowie (zwanej dalej rozdzielnicą), która jest wewnętrznym kompletnym urządzeniem dystrybucji energii z trzema przecinającymi się przepływami o częstotliwości 50 Hz i napięciu znamionowym 40,5 kV.Służy do odbioru i dystrybucji energii elektrycznej w elektrowniach, podstacjach oraz przedsiębiorstwach przemysłowych i górniczych.Może kontrolować, chronić i wykrywać obwód.Może być również stosowany w miejscach o częstym działaniu.
Dane techniczne
| Przedmiotów | Jednostka | Dane | |
| Napięcie | KV | 40,5 | |
| Częstotliwość | Hz | 50 | |
| Aktualny | A | 1250,1600,2000 | |
| Prąd wyłączalny zwarciowy | KA | 25,31,5 | |
| Dokonywanie prądu (szczyt) | KA | 63,80 | |
| Prąd stabilności termicznej 4s | KA | 25,31,5 | |
| Prąd dynamiczny (szczyt) | KA | 63,80 | |
| Poziom izolacji | 1min Napięcie wytrzymywane częstotliwości zasilania (rms) | KV | 95 |
| Napięcie wytrzymywane podczas impulsu piorunowego (szczyt) | KV | 185 | |
| 1min Napięcie częstotliwości zasilania w otwartej szczelinie (rms) | KV | 118 | |
| Napięcie wytrzymywane przez impuls piorunowy w całej otwartej szczelinie (szczyt) | KV | 215 | |
| Klasa ochrony obudowy |
Obudowa IP4X, Między przegrodami IP2X |
||
| Wymiary obudowy (szerokość*głębokość*wysokość) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Typ wyłącznika | VCB: ZN85-40,5 Wyłącznik SF6 |
||
Knkong-electric VCB, VS1-40.5 Dane techniczne
| Przedmiotów | Jednostka | Data |
| Napięcie |
KV |
40,5 |
| napięcie wytrzymywane krótkotrwałe o częstotliwości sieciowej (1min) | 95 | |
| napięcie wytrzymywane udarem piorunowym (szczytowe) | 185 | |
| częstotliwość | Hz | 50/60 |
| obecny | A | 1250 1600 2000 2500 4000 |
| prąd zwarciowy zrywający | KA | 25 31,5 |
| krótkotrwały wytrzymywany prąd | 25 31,5 | |
| krótkotrwały czas ciągły | s | 4 |
| prąd szczytowy wytrzymywany | KA | 63 80 |
| prąd zwarciowy zamykający | 63 80 | |
| prąd odpadania baterii kondensatorów pojedynczych/back-to-back | A | 630/400 |
| Czas otwarcia (napięcie znamionowe) | SM | 35~60 |
| Czas zamknięcia (napięcie znamionowe) | 50~100 | |
| Żywotność mechaniczna | czasy | 20000 |
| czasy przerwy dla znamionowego krótkiego prądu odpadania | s | 20 |
| napięcie pracy | V | AC110/220 DC110/220 |
| prąd silnika magazynującego energię | W | 230 |
| Średnia prędkość otwierania | SM | 1,6~2,0 |
| Średnia prędkość zamykania | 0,5~0,8 | |
| procedura operacyjna |
otwieranie-0.3s-zamykanie otwarcie-180s-zamykanie otwarcie |
