Szczegóły Produktu:
|
| Materiał: | Zamknięty metalowy | kolor: | Szary |
|---|---|---|---|
| Napięcie: | 33 ~ 40,5 kV, 3P, AC50 / 60Hz | Imię: | Rozdzielnica średniego napięcia |
| High Light: | 1600A Rozdzielnica średniego napięcia,rozdzielnica średniego napięcia AC 50 Hz,rozdzielnica 3P Mv Lv |
||
AC 50Hz 1600A Rozdzielnica średniego napięcia IEC 3P Mv Lv
Wprowadzenie produktów

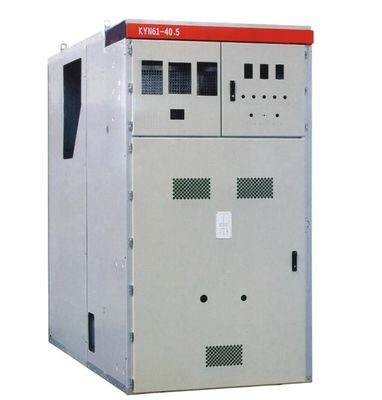

KYN61-40.5 Rozdzielnica w obudowie metalowej 3P AC 50Hz o napięciu znamionowym 40,5kV przeznaczona dla elektrowni, stacji elektroenergetycznych i dystrybucji energii do przedsiębiorstw przemysłowych i górniczych, transportu kolejowego jako odbioru i dystrybucji energii elektrycznej.I realizacja funkcji sterowania, ochrony i monitorowania obwodu.Model użytkowy ma zalety elastycznej obsługi, niezawodnej wydajności elektrycznej, długiej żywotności, wygodnej konserwacji.
KNY61-60.5 może być wyposażony w ABB / Schneider / Knkong serii 40.5KV VCB.
Środowisko usługowe:
a) Temperatura powietrza: -25 ℃ ~ + 40 ℃
b) Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
c) Wysokość: ≤ 2500 m
d) Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
e) Brak częstych gwałtownych wstrząsów
Dane techniczne
| Przedmiotów | Jednostka | Dane | |
| Napięcie znamionowe | KV | 40.5 | |
| Częstotliwość znamionowa | Hz | 50 | |
| Prąd znamionowy | ZA | 1250,1600,2000 | |
| Znamionowy prąd zwarciowy wyłączający | KA | 25,31,5 | |
| Znamionowy prąd roboczy (szczyt) | KA | 63,80 | |
| 4-sekundowy prąd stabilności termicznej | KA | 25,31,5 | |
| Znamionowy prąd dynamiczny (szczyt) | KA | 63,80 | |
| Oceniono poziom izolacji | 1 min Napięcie wytrzymywane o częstotliwości sieciowej (rms) | KV | 95 |
| Napięcie udarowe pioruna wytrzymywane (szczyt) | KV | 185 | |
| 1 min Napięcie o częstotliwości zasilania w otwartej szczelinie (rms) | KV | 118 | |
| Impuls piorunowy wytrzymuje napięcie w otwartej szczelinie (szczyt) | KV | 215 | |
| Klasa ochrony obudowy |
Obudowa IP4X, Pomiędzy przedziałami IP2X |
||
| Wymiary obudowy (szerokość * głębokość * wysokość) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Typ wyłącznika | VCB: ZN85-40.5 Wyłącznik SF6 |
||
* Uwaga: w zamówieniu rozdzielnica powinna zapewnić SLD (schemat jednokreskowy) przez klienta
Charakterystyka głównych komponentów:
Wewnętrzny wyłącznik próżniowy VS1-40.5
Napięcie znamionowe: 40,5 kV
Prąd znamionowy: 630 1250 1600 2000 2500A
Znamionowy prąd wyłączalny zwarciowy: 20 25 31,5KA
Żywotność mechaniczna: 20000 razy
VS1-40.5 Dane techniczne
| Przedmiotów | Jednostka | Data |
| Napięcie znamionowe |
KV |
40.5 |
| Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1 min) | 95 | |
| Znamionowe napięcie udarowe piorunowe wytrzymywane (szczytowe) | 185 | |
| Oceniono freq | Hz | 50/60 |
| Prąd znamionowy | ZA | 1250 1600 2000 2500 4000 |
| Znamionowy prąd zwarciowy zwarciowy | KA | 25 31.5 |
| Znamionowy krótkotrwały wytrzymywany prąd | 25 31.5 | |
| Oceniono krótkotrwały ciągły czas | s | 4 |
| Znamionowy prąd szczytowy wytrzymywany | KA | 63 80 |
| Znamionowy prąd zwarciowy zamykania | 63 80 | |
| Znamionowy prąd zwalniania baterii kondensatorów pojedynczy / obwód do tyłu | ZA | 630/400 |
| Czas otwarcia (napięcie znamionowe) | SM | 35 ~ 60 |
| Czas zamykania (napięcie znamionowe) | 50 ~ 100 | |
| Trwałość mechaniczna | czasy | 20000 |
| Znamionowe czasy przerw dla znamionowego prądu krótkiego odpadania | s | 20 |
| Znamionowe napięcie pracy | V | AC110 / 220 DC110 / 220 |
| Prąd znamionowy silnika zasobnika mocy | W. | 230 |
| Średnia prędkość otwierania | SM | 1,6 ~ 2,0 |
| Średnia prędkość zamykania | 0,5 ~ 0,8 | |
| Znamionowa procedura operacyjna |
otwieranie-zamykanie 0,3 s otwieranie-180s-zamykanie otwieranie |
Rozdzielnica Knkong Electric 33KV służy na rynku międzynarodowym od ponad 10 lat.
Doceniając ciężką pracę naszego profesjonalnego zespołu elektrotechników, międzynarodowa ocena naszej rozdzielnicy 33kv jest pozytywna.
