Szczegóły Produktu:
|
| Napięcie znamionowe: | Maksymalnie 40,5KV | Ocena prądu: | Maks. 2000A |
|---|---|---|---|
| oryginał: | Zhengzhou, Chiny | Normy: | IEC ISO GB |
| OEM/ODM: | Proszę o swoje rysunki CDA | Fabryka: | KNKONG-ELEKTRYCZNY |
| Podkreślić: | Metalowa rozdzielnica średniego napięcia AC,zamknięta rozdzielnica średniego napięcia,rozdzielnica średniego napięcia 2000A |
||
Ogólny

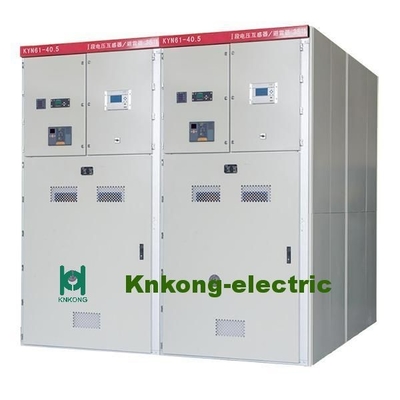

Główną cechą opancerzonej mobilnej rozdzielnicy AC KYN61-40.5 w metalowej obudowie jest to, że szafa jest wyposażona w całkowicie izolowany wyłącznik próżniowy ZN85-40.5 i mechanizm sprężynowy, a szafa jest montowana natryskowo.To poprawi taczkę.Dokładność dopasowania do szafy oraz dokładność wjazdu i wyjazdu wózka są bardzo niskie, a kompatybilność jest również wysoka.Piękny wygląd, kompletne rozwiązania, bezpieczne i niezawodne w użytkowaniu.
Dane techniczne
| Przedmiotów | Jednostka | Dane | |
| Napięcie | KV | 40,5 | |
| Częstotliwość | Hz | 50 | |
| Aktualny | A | 1250,1600,2000 | |
| Prąd wyłączalny zwarciowy | KA | 25,31,5 | |
| Dokonywanie prądu (szczyt) | KA | 63,80 | |
| Prąd stabilności termicznej 4s | KA | 25,31,5 | |
| Prąd dynamiczny (szczyt) | KA | 63,80 | |
| Poziom izolacji | 1min Napięcie wytrzymywane częstotliwości zasilania (rms) | KV | 95 |
| Napięcie wytrzymywane podczas impulsu piorunowego (szczyt) | KV | 185 | |
| 1min Napięcie częstotliwości zasilania w otwartej szczelinie (rms) | KV | 118 | |
| Napięcie wytrzymywane przez impuls piorunowy w całej otwartej szczelinie (szczyt) | KV | 215 | |
| Klasa ochrony obudowy |
Obudowa IP4X, Między przegrodami IP2X |
||
| Wymiary obudowy (szerokość*głębokość*wysokość) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Typ wyłącznika | VCB: ZN85-40,5 Wyłącznik SF6 |
||
*Uwaga: zamawiana rozdzielnica powinna zapewniać SLD (schemat jednoliniowy) przez klienta
VS1-40.5 Dane techniczne
| Przedmiotów | Jednostka | Data |
| Napięcie |
KV |
40,5 |
| napięcie wytrzymywane krótkotrwałe o częstotliwości sieciowej (1min) | 95 | |
| napięcie wytrzymywane udarem piorunowym (szczytowe) | 185 | |
| częstotliwość | Hz | 50/60 |
| obecny | A | 1250 1600 2000 2500 4000 |
| prąd zwarciowy zrywający | KA | 25 31,5 |
| krótkotrwały wytrzymywany prąd | 25 31,5 | |
| krótkotrwały czas ciągły | s | 4 |
| prąd szczytowy wytrzymywany | KA | 63 80 |
| prąd zwarciowy zamykający | 63 80 | |
| prąd odpadania baterii kondensatorów pojedynczych/back-to-back | A | 630/400 |
| Czas otwarcia (napięcie znamionowe) | SM | 35~60 |
| Czas zamknięcia (napięcie znamionowe) | 50~100 | |
| Żywotność mechaniczna | czasy | 20000 |
| czasy przerwy dla znamionowego krótkiego prądu odpadania | s | 20 |
| napięcie pracy | V | AC110/220 DC110/220 |
| prąd silnika magazynującego energię | W | 230 |
| Średnia prędkość otwierania | SM | 1,6~2,0 |
| Średnia prędkość zamykania | 0,5~0,8 | |
| procedura operacyjna |
otwieranie-0.3s-zamykanie otwarcie-180s-zamykanie otwarcie |
