Szczegóły Produktu:
|
| Materiał: | Metal | Napięcie: | 3,3 ~ 24 kV |
|---|---|---|---|
| obecny: | 630-2000A | częstotliwość: | 50 Hz |
| Fabryka: | KNKONG | ||
| High Light: | Rozdzielnica platerowana metalem 6,6KV,panel MCC 6 |
||

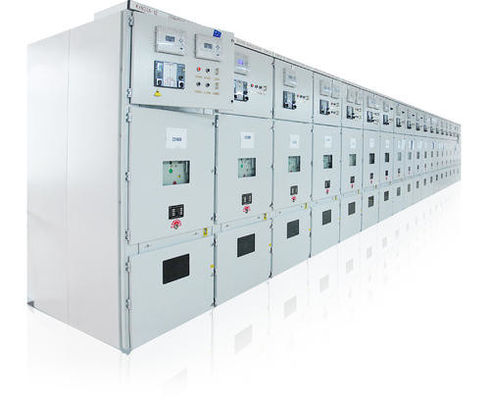

KYN28A-12 Wewnętrzna, platerowana metalem rozdzielnica 6,6KV Panel MCC niskiego napięcia
Generał
Rozdzielnica wewnętrzna w obudowie metalowej KYN28 jest kompletnym urządzeniem do dystrybucji energii dla systemu 3-fazowego AC50 / 60Hz, 3-fazowego 3,6 ~ 24kV, z jedną magistralą i jedną magistralą.Służy głównie do przesyłu mocy średnich / małych generatorów w elektrowniach;odbieranie i przesyłanie energii do stacji elektroenergetycznych w systemie dystrybucji i elektroenergetycznym fabryk, kopalń i przedsiębiorstw oraz uruchamianie dużych silników wysokonapięciowych itp. w celu sterowania, ochrony i monitorowania systemu.Rozdzielnica spełnia wymagania normy IEC, GB3906-91, ponadto może być stosowana z wyłącznikiem próżniowym VS1 do użytku domowego, a także z VD4 firmy ABB, 3AH5 firmy Siemens ZN65A, VB2 firmy GE itp. urządzenie do dystrybucji mocy o dobrej wydajności.
W celu spełnienia wymagań dotyczących montażu naściennego i obsługi od przodu rozdzielnica wyposażona jest w specjalny przekładnik prądowy, dzięki czemu operator może go konserwować i sprawdzać przed szafą.
Środowisko pracy
1. Temperatura: -25 ℃ ~ + 40 ℃
2. Wilgotność: co miesiąc 95%;Codziennie 90%.
3. Wysokość: mniej niż 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
W pełni przetestowany
Rozdzielnica przeszła wszystkie testy wymagane przez międzynarodowe normy (IEC).Każda rozdzielnica przed dostawą jest poddawana rutynowym testom w fabryce.Testy te mają na celu sprawdzenie działania rozdzielnicy w oparciu o specyficzne właściwości każdej instalacji.
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||
| 1 | Napięcie znamionowe | kV | 3,6 ~ 24 | ||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 3 | Prąd znamionowy | ZA | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Odgałęzienie Prąd znamionowy | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Prąd znamionowy głównej szyny zbiorczej | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | KV | 38 | 50/60 |
| suchy | 48 | 60/65 | |||
| 7 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 95/125 | |
| 8 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | KA | 40/50/63/80/100 | ||
| 9 | Prąd krótkotrwały wytrzymywany (4 s) | 20/25 / 31,5 / 40 | |||
| 10 | Rodzaj ochrony | IP4X dla obudowy | |||
