Szczegóły Produktu:
|
| Napięcie znamionowe: | 12KV | Ocena prądu: | 630-1250A |
|---|---|---|---|
| Częstotliwość oceny: | 50/60Hz | Rodzaj: | Przełącznik obciążenia |
| Standard: | IEC GB CCC | Oryginał: | Chiny |
| High Light: | Rozdzielnica izolowana gazem 12KV SF6,przełącznik obciążenia rozdzielnica izolowana gazem,rozdzielnica izolowana gazem FTU |
||

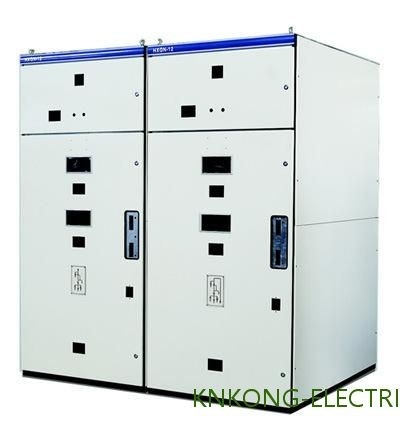

12KV SF6 z przełącznikiem obciążenia rozdzielnica w izolacji gazowej HXGN15
Napięcie: 12-33KV
Prąd: maks. 1250A
Typ: w pełni izolowany SF6
Model: HXGEN15
Ogólny
Dane techniczne
| Nie. | Przedmiot | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | A | 630(1250*) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Napięcie wytrzymywane impulsem piorunowym | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączający w obwodzie zamkniętym | A | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | A | 1700 | 1200 | 1200 | |
| 9 | Znamionowe zwarcie wytwarzające prąd (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd zerwania kabla (linii) | A |
50 i 10 50/10 |
|||
| 11 | Prąd zerwania ładunku kabla w przypadku zwarcia doziemnego | A | 20 | 20 | 20 | |
| 12 | Prąd znamionowy wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Komponenty opcjonalne:
Zasilanie elektryczne-AC 220/110V;DC 24/48/110/220 V
Styk pomocniczy 5 NO 5 NC
Pełny zestaw bezpiecznika
Interfejs komunikacyjny FTU
