Szczegóły Produktu:
|
| Napięcie znamionowe: | 12/24/36KV | Ocena prądu: | 630A 1250A |
|---|---|---|---|
| Częstotliwość oceny: | 50Hz | Standardy: | GB ISO |
| OEM/ODM: | Dostępny | ||
| Podkreślić: | Rozdzielnica w izolacji gazowej średniego napięcia,rozdzielnica w izolacji gazowej średniego napięcia 36KV,rozdzielnica HXGN15 mv gis |
||

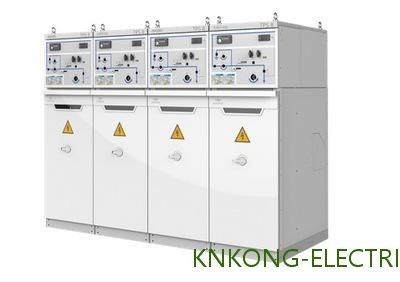

Rozdzielnica SF6 w izolacji gazowej serii HXGN15 Swg 12/24/36KV 630A 1250A Panel rozdzielczy SN GB ISO
Wprowadzenie produktów
Ogólny
Seria HXGN15 typu szafa pierścieniowa SF6 z przełącznikiem obciążenia SF6 jako wyłącznikiem głównym, dla całej szafy, jest odpowiednia do automatyzacji dystrybucji energii elektrycznej i kompaktowej, również rozszerzalnej metalowej rozdzielnicy zamkniętej.Charakteryzuje się prostą konstrukcją, elastyczną obsługą, niezawodnym blokowaniem i wygodną instalacją, itp., co może zapewnić zadowalające projekty techniczne zarówno dla różnych zastosowań, jak i użytkowników.Dzięki zastosowaniu technologii czujników i aktualnego przekaźnika zabezpieczeniowego, a także zaawansowanej technologii i elastycznemu projektowi montażu, szafa pierścieniowa HXGN15 typu SF6 może całkowicie spełnić wymagania stale zmieniającego się rynku.Może wziąć rozłącznik obciążenia FLBS36 SF6 własnej produkcji;również zgodnie z wymaganiami użytkownika może być montowany z najwyższej klasy wyłącznikiem próżniowym serii VB4 z magnesem trwałym firmy AREVA lub wyłącznikiem HD4 typu SF6 firmy AREVA lub wyłącznikiem HD4 typu SF6 firmy ABB lub z naszym wyłącznikiem VS1- Wyłącznik próżniowy typu 12 z trwałym mechanizmem magnetycznym.Metody operacyjne dla głównego wyłącznika wewnątrz pierścieniowej jednostki głównej mogą być ręczne lub elektryczne.I może spełnić wymagania „czterech kontrolek” w połączeniu z FTU i RTU.
Funkcja
1. Metalowa i całkowicie zamknięta konstrukcja może zapobiegać przedostawaniu się brudu i małych zwierząt.
2. Przez okna obserwacyjne w panelu drzwi można wyraźnie zobaczyć pozycję przełącznika panelu drzwi i ogólny stan.
3. Uchwyt do obsługi drzwi i przełącznika jest mechanicznie zablokowany, aby zapewnić, że drzwi nie można otworzyć przy zamkniętym przełączniku i nie można zamknąć przełącznika przy otwartych drzwiach.
4. W rozdzielnicy zastosowano wyłączniki próżniowe połączone z solidnym materiałem izolacyjnym.Ta przyjazna dla środowiska technologia pozwala uniknąć stosowania SF6 jako gazu izolacyjnego.
5. Niezawodna blokada PIĘCIU ZAPOBIEGANIA może skutecznie zapobiegać nieprawidłowemu działaniu.
Środowisko usługi
1. Temperatura powietrza: -35 ℃ ~ + 40 ℃
2. Wilgotność: Średnia miesięczna wilgotność 95%;Średnia dzienna wilgotność 90%.
3. Wysokość: ≤ 2500 m
4. Powietrze otoczenia nie jest wyraźnie zanieczyszczone żrącymi i łatwopalnymi gazami, parami itp.
5. Brak częstych gwałtownych wstrząsów
Dane techniczne
| Nie. | Przedmiot | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | A | 630(1250*) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokro | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Napięcie wytrzymywane impulsem piorunowym | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączający w obwodzie zamkniętym | A | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | A | 1700 | 1200 | 1200 | |
| 9 | Znamionowe zwarcie wytwarzające prąd (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd zerwania kabla (linii) | A |
50 i 10 50/10 |
|||
| 11 | Prąd zerwania ładunku kabla w przypadku zwarcia doziemnego | A | 20 | 20 | 20 | |
| 12 | Prąd znamionowy wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: W przypadku wyłączania zwarcia i prądu szczytowego oparte są na kombinacji bezpiecznik plus
