Szczegóły Produktu:
|
| Napięcie znamionowe: | 33-40,5KV | Ocena prądu: | 630-2000A |
|---|---|---|---|
| Częstotliwość oceny: | 50 / 60Hz | Standerds: | IEC GB ISO |
| OEM / ODM: | Dostępny | Fabryka: | KNKONG-ELEKTRYCZNY |
| High Light: | Panel rozdzielczy średniego napięcia 630A,rozdzielnica średniego napięcia 40,5KV |
||

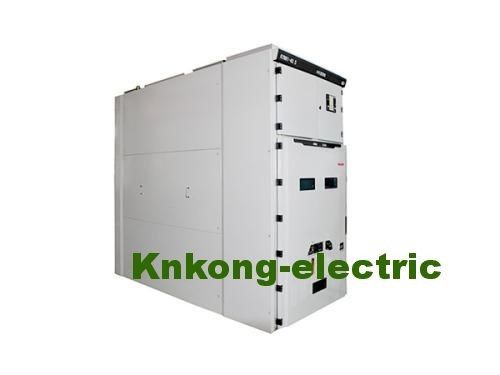

Wprowadzenie produktów
Zewnętrzny środowisko:
1) Temperatura: -25 ℃ ~ + 40 ℃
2) Wilgotność: średnia miesięczna 95%;Średnia dzienna 90%.
3) Wysokość ≤ 2500m
4) Powietrze otoczenia nie jest wyraźnie zanieczyszczone żrącymi i palnymi gazami, parami itp.
5) Brak częstych gwałtownych wstrząsów.
Dane techniczne
| Rzeczy | Jednostka | Dane | |
| Napięcie znamionowe | KV | 40,5 | |
| Częstotliwość oceny | Hz | 50 | |
| Ocena prądu | A | 1250,1600,2000 | |
| Znamionowy prąd zwarciowy wyłączalny | KA | 25,31,5 | |
| Prąd dokonujący oceny (szczyt) | KA | 63,80 | |
| Prąd stabilności termicznej 4 s | KA | 25,31,5 | |
| Ocena prądu dynamicznego (szczyt) | KA | 63,80 | |
| Ocena poziomu izolacji | 1min Napięcie wytrzymywane częstotliwości zasilania (rms) | KV | 95 |
| Napięcie wytrzymywane na impuls piorunowy (szczyt) | KV | 185 | |
| 1min Napięcie częstotliwości zasilania w otwartej szczelinie (rms) | KV | 118 | |
| Napięcie wytrzymywane impulsem piorunowym w całej otwartej szczelinie (szczyt) | KV | 215 | |
| Klasa ochrony obudowy |
Obudowa IP4X, Między przegrodami IP2X |
||
| Wymiary obudowy (szerokość*głębokość*wysokość) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Typ wyłącznika | VCB: ZN85-40,5 Wyłącznik SF6 |
||
KNKONG produkuje VCB VS1-40.5 Dane techniczne
| Rzeczy | Jednostka | Data |
| Napięcie znamionowe |
KV |
40,5 |
| Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1 min) | 95 | |
| Znamionowe napięcie wytrzymywane udarem piorunowym (szczytowe) | 185 | |
| Znamionowa częstotliwość | Hz | 50/60 |
| Prąd znamionowy | A | 1250 1600 2000 2500 4000 |
| Znamionowy prąd zwarciowy zrywający | KA | 25 31,5 |
| Znamionowy prąd krótkotrwały wytrzymywany | 25 31,5 | |
| Oceniono krótkotrwały czas ciągły | s | 4 |
| Znamionowy prąd szczytowy wytrzymywany | KA | 63 80 |
| Znamionowy prąd zwarciowy zamykający | 63 80 | |
| Znamionowy prąd odpadania baterii kondensatorów pojedynczych/back-to-back | A | 630/400 |
| Czas otwarcia (napięcie znamionowe) | SM | 35~60 |
| Czas zamknięcia (napięcie znamionowe) | 50~100 | |
| Żywotność mechaniczna | czasy | 20000 |
| Znamionowe czasy przerwy dla znamionowego krótkiego prądu odpadania | s | 20 |
| Znamionowe napięcie pracy | V | AC110/220 DC110/220 |
| Prąd znamionowy silnika magazynującego energię | W | 230 |
| Średnia prędkość otwierania | SM | 1,6~2,0 |
| Średnia prędkość zamykania | 0,5~0,8 | |
| Znamionowa procedura operacyjna |
otwieranie-0.3s-zamykanie otwarcie-180s-zamykanie otwarcie |
Knkong Electric dostarcza rozdzielnice 33KV na rynek międzynarodowy od ponad 10 lat.
