Szczegóły Produktu:
|
| Napięcie znamionowe: | Maksymalnie 40,5KV | Ocena prądu: | 1600A (pod) |
|---|---|---|---|
| częstotliwość: | 50 / 60Hz | Zdolność przełamywania: | 40,5kV |
| Fabryka: | KNKONG | OEM / ODM: | Zapytanie przez e-mail |

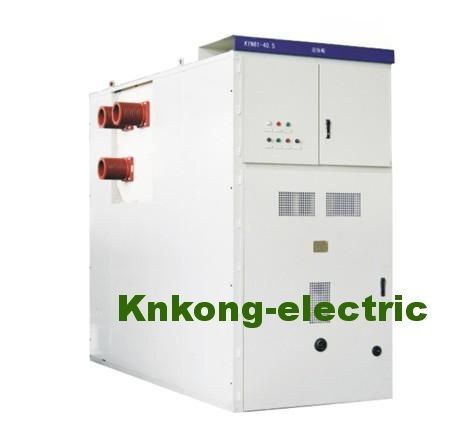

| High Light: | Rozdzielnica trójfazowa 1600A AC,rozdzielnica trójfazowa 40,5KV |
||
Wprowadzenie produktów
Dane techniczne
| Rzeczy | Jednostka | Dane | |
| Napięcie | KV | 40,5 | |
| Częstotliwość | Hz | 50 | |
| Aktualny | A | 1250,1600,2000 | |
| Prąd wyłączalny zwarciowy | KA | 25,31,5 | |
| Dokonywanie prądu (szczyt) | KA | 63,80 | |
| Prąd stabilności termicznej 4 s | KA | 25,31,5 | |
| Prąd dynamiczny (szczyt) | KA | 63,80 | |
| Poziom izolacji | 1min Napięcie wytrzymywane częstotliwości zasilania (rms) | KV | 95 |
| Napięcie wytrzymywane na impuls piorunowy (szczyt) | KV | 185 | |
| 1min Napięcie częstotliwości zasilania w otwartej szczelinie (rms) | KV | 118 | |
| Napięcie wytrzymywane impulsem piorunowym w całej otwartej szczelinie (szczyt) | KV | 215 | |
| Klasa ochrony obudowy |
Obudowa IP4X, Między przegrodami IP2X |
||
| Wymiary obudowy (szerokość*głębokość*wysokość) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Typ wyłącznika | VCB: ZN85-40,5 Wyłącznik SF6 |
||
*Uwaga: zamówienie rozdzielnicy powinno zapewniać SLD (schemat jednoliniowy) przez klienta
Główne cechy komponentów:
VS1-40.5 Wewnętrzny wyłącznik próżniowy
Napięcie znamionowe: 40,5kV
Prąd znamionowy: 630 1250 1600 2000 2500A
Znamionowy prąd wyłączalny zwarciowy: 20 25 31,5 KA
Żywotność mechaniczna: nie mniej niż 20 000 razy
VS1-40.5 Dane techniczne
| Rzeczy | Jednostka | Data |
| Napięcie |
KV |
40,5 |
| krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1min) | 95 | |
| napięcie wytrzymywane udarem piorunowym (szczytowe) | 185 | |
| częstotliwość | Hz | 50/60 |
| obecny | A | 1250 1600 2000 2500 4000 |
| prąd zwarciowy zrywający | KA | 25 31,5 |
| krótkotrwały wytrzymywany prąd | 25 31,5 | |
| krótkotrwały czas ciągły | s | 4 |
| szczyt wytrzymywany prąd | KA | 63 80 |
| prąd zwarciowy zamykający | 63 80 | |
| prąd odpadania baterii kondensatorów pojedynczych/back-to-back | A | 630/400 |
| Czas otwarcia (napięcie znamionowe) | SM | 35~60 |
| Czas zamknięcia (napięcie znamionowe) | 50~100 | |
| Żywotność mechaniczna | czasy | 20000 |
| czasy przerwy dla znamionowego krótkiego prądu odpadania | s | 20 |
| napięcie pracy | V | AC110/220 DC110/220 |
| prąd silnika magazynującego energię | W | 230 |
| Średnia prędkość otwierania | SM | 1,6~2,0 |
| Średnia prędkość zamykania | 0,5~0,8 | |
| procedura operacyjna |
otwieranie-0.3s-zamykanie otwarcie-180s-zamykanie otwarcie |
Rozdzielnica Knkong Electric 33KV obsługuje rynek międzynarodowy od ponad 10 lat.
