Szczegóły Produktu:
|
| Napięcie znamionowe: | 12KV | Ocena prądu: | 630-1250A |
|---|---|---|---|
| Częstotliwość oceny: | 50 / 60Hz | Standardy: | GB ISO IEC |
| OEM / ODM: | Prosimy o rysunki CDA | Oryginalny: | Chiny |
| High Light: | Rozdzielnica RMU w izolacji gazowej,SF6 GIS HXGN15-12 Rozdzielnica RMU,Rozdzielnica RMU 12KV |
||
GB ISO 36KV Rozdzielnica w izolacji gazowej z pierścieniem średniego napięcia

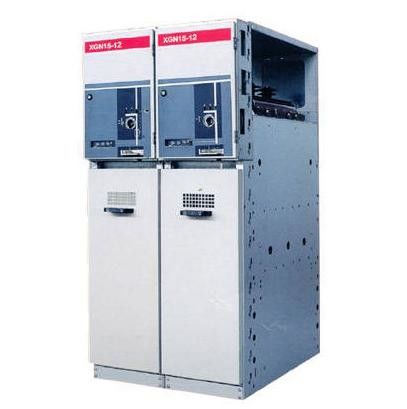

SF6 RMU HXGN15 Seria 12KV GIS GB ISO IEC
Wprowadzenie produktów
Generał
Ten typ rozdzielnicy RMU wykorzystujący SF6 jako środek gaszący łuk z podwójnymi stykami otwartymi, 3-pozycyjnym i obrotowym stykiem umieszczonym w powłoce z żywicy epoksydowej o wzmocnionej konstrukcji.Każdy zbiornik gazu musi przejść kontrolę wycieku helu przed napełnieniem 0,045 MPa SF6 (sprawdź wszelkie wycieki, aby upewnić się, że można go zainstalować pionowo lub poziomo).
Środowisko usługowe
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | ZA | 630 (1250 *) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączalny obwodu zamkniętego | ZA | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | ZA | 1700 | 1200 | 1200 | |
| 9 | Znamionowe zwarcie wytwarzające prąd (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd wyłączalny ładowania kabla (linii) | ZA |
50 i 10 50/10 |
|||
| 11 | Prąd wyłączający ładunek kabla przy zwarciu uziemienia | ZA | 20 | 20 | 20 | |
| 12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: W przypadku wyłączania zwarciowego prąd szczytowy jest oparty na kombinacji bezpiecznik plus
Komponenty opcjonalne:
Zasilanie elektryczne - AC 220 / 110V;DC 24/48/110 / 220V
Styk pomocniczy 5 NO 5 NC
Pełny zestaw bezpieczników
Interfejs komunikacyjny FTU
