Szczegóły Produktu:
|
| Napięcie znamionowe: | 12KV | Ocena prądu: | 630A |
|---|---|---|---|
| Częstotliwość oceny: | 50 / 60Hz | Standardy: | GB ISO IEC |
| OEM / ODM: | Zapytanie przez e-mail | Fabryka: | KNKONG |
| High Light: | Rozdzielnica 12KV 630A w izolacji gazowej,jednostka główna z pierścieniem RMU,jednostka główna z pierścieniem gaszącym łuk |
||

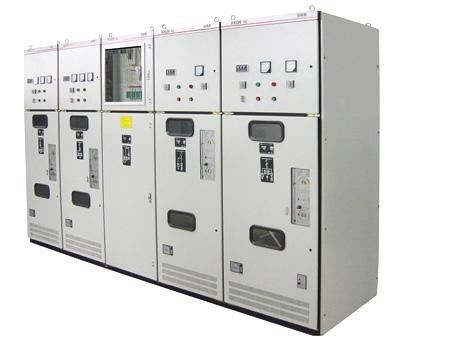

GB ISO 36KV Rozdzielnica w izolacji gazowej z pierścieniem średniego napięcia
Wprowadzenie produktów
Generał
Rozdzielnica RMU wykorzystująca SF6 jako środek do gaszenia łuku z podwójnymi stykami otwartymi, 3-pozycyjnym stykiem roboczym i stykiem obrotowym umieszczonym w powłoce z żywicy epoksydowej o wzmocnionej konstrukcji.Każda skrzynia gazowa musi przejść detekcję wycieku helu przed napełnieniem 0,045 MPa SF6 (sprawdź każdy wyciek, aby upewnić się, że można go zainstalować pionowo lub poziomo).Klasyczna instalacja jest „pozioma”, czyli między przedziałem kablowym a przedziałem szyn zbiorczych instaluje się stalowe ścianki działowe.To sprawia, że odstęp między szyną zbiorczą a złączem kablowym jest najbardziej rygorystycznym wymogiem bezpieczeństwa.
Standard
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | ZA | 630 (1250 *) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączalny obwodu zamkniętego | ZA | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | ZA | 1700 | 1200 | 1200 | |
| 9 | Znamionowe zwarcie wytwarzające prąd (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd wyłączalny ładowania kabla (linii) | ZA |
50 i 10 50/10 |
|||
| 11 | Prąd wyłączający ładunek kabla przy zwarciu uziemienia | ZA | 20 | 20 | 20 | |
| 12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: W przypadku wyłączania zwarciowego prąd szczytowy jest oparty na kombinacji bezpiecznik plus
