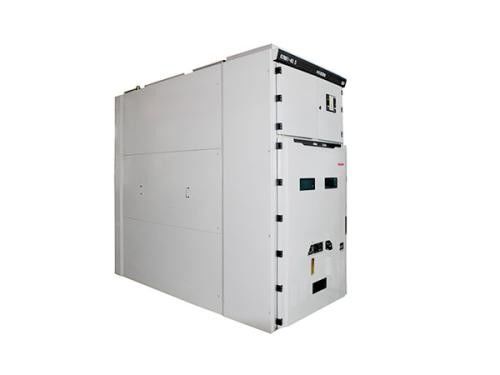

Szczegóły Produktu:
|
| Napięcie znamionowe: | 40,5kV | Prąd znamionowy: | 1600A |
|---|---|---|---|
| częstotliwość: | 50 / 60Hz | Zdolność przełamywania: | 40,5kV |
| Fabryka: | KNKONG | OEM / ODM: | Zapytanie przez e-mail |
| High Light: | 1600A Rozdzielnica General Electric,rozdzielnica elektryczna ISO GB General Electric,rozdzielnica 3-fazowa 40 |
||
Wprowadzenie produktów
Dane techniczne
| Przedmiotów | Jednostka | Dane | |
| Napięcie | KV | 40.5 | |
| Częstotliwość | Hz | 50 | |
| obecny | ZA | 1250,1600,2000 | |
| Prąd wyłączający zwarciowy | KA | 25,31,5 | |
| Dokonywanie prądu (szczyt) | KA | 63,80 | |
| 4-sekundowy prąd stabilności termicznej | KA | 25,31,5 | |
| Prąd dynamiczny (szczyt) | KA | 63,80 | |
| Poziom izolacji | 1 min Napięcie wytrzymywane o częstotliwości sieciowej (rms) | KV | 95 |
| Napięcie udarowe pioruna wytrzymywane (szczyt) | KV | 185 | |
| 1 min Napięcie o częstotliwości zasilania w otwartej szczelinie (rms) | KV | 118 | |
| Impuls piorunowy wytrzymuje napięcie w otwartej szczelinie (szczyt) | KV | 215 | |
| Klasa ochrony obudowy |
Obudowa IP4X, Pomiędzy przedziałami IP2X |
||
| Wymiary obudowy (szerokość * głębokość * wysokość) | mm | 1400 * 2800 * 2600 1600 * 2800 * 2600 |
|
| Typ wyłącznika | VCB: ZN85-40.5 Wyłącznik SF6 |
||
* Uwaga: w zamówieniu rozdzielnica powinna zapewnić SLD (schemat jednokreskowy) przez klienta
Charakterystyka głównych elementów:
Wewnętrzny wyłącznik próżniowy VS1-40.5
Napięcie znamionowe: 40,5 kV
Prąd znamionowy: 630 1250 1600 2000 2500A
Prąd znamionowy wyłączalny zwarciowy: 20 25 31,5KA
Trwałość mechaniczna: nie mniej niż 20000 razy
VS1-40.5 Dane techniczne
| Przedmiotów | Jednostka | Data |
| Napięcie |
KV |
40.5 |
| krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1 min) | 95 | |
| napięcie udarowe piorunowe wytrzymywane (szczytowe) | 185 | |
| częstotliwość | Hz | 50/60 |
| obecny | ZA | 1250 1600 2000 2500 4000 |
| prąd zwarciowy zwarciowy | KA | 25 31.5 |
| krótkotrwały wytrzymywany prąd | 25 31.5 | |
| krótki czas ciągły | s | 4 |
| szczyt wytrzymać prąd | KA | 63 80 |
| prąd zwarciowy zamykania | 63 80 | |
| prąd zwalniania baterii kondensatorów pojedynczego / back-to-back | ZA | 630/400 |
| Czas otwarcia (napięcie znamionowe) | SM | 35 ~ 60 |
| Czas zamykania (napięcie znamionowe) | 50 ~ 100 | |
| Trwałość mechaniczna | czasy | 20000 |
| czasy przerw dla znamionowego prądu krótkiego odpadania | s | 20 |
| napięcie robocze | V | AC110 / 220 DC110 / 220 |
| prąd silnika magazynującego moc | W. | 230 |
| Średnia prędkość otwierania | SM | 1,6 ~ 2,0 |
| Średnia prędkość zamykania | 0,5 ~ 0,8 | |
| procedura operacyjna |
otwieranie-zamykanie 0,3 s otwieranie-180s-zamykanie otwieranie |
Rozdzielnica Knkong Electric 33KV służy na rynku międzynarodowym od ponad 10 lat.
