Szczegóły Produktu:
|
| Standardy: | IEC 62271-1, IEC 62271-200, IEC 62271- 100, IEC 62271-102. IEC 62271-1, IEC 62271-200, IEC | Napięcie: | 33KV |
|---|---|---|---|
| obecny: | 1250A | Fabryka: | KNKONG |
| High Light: | Rozdzielnica jednostki głównej SF6 Ring,rozdzielnica 33kv Gis,rozdzielnica IEC62271 33kv Gis |
||

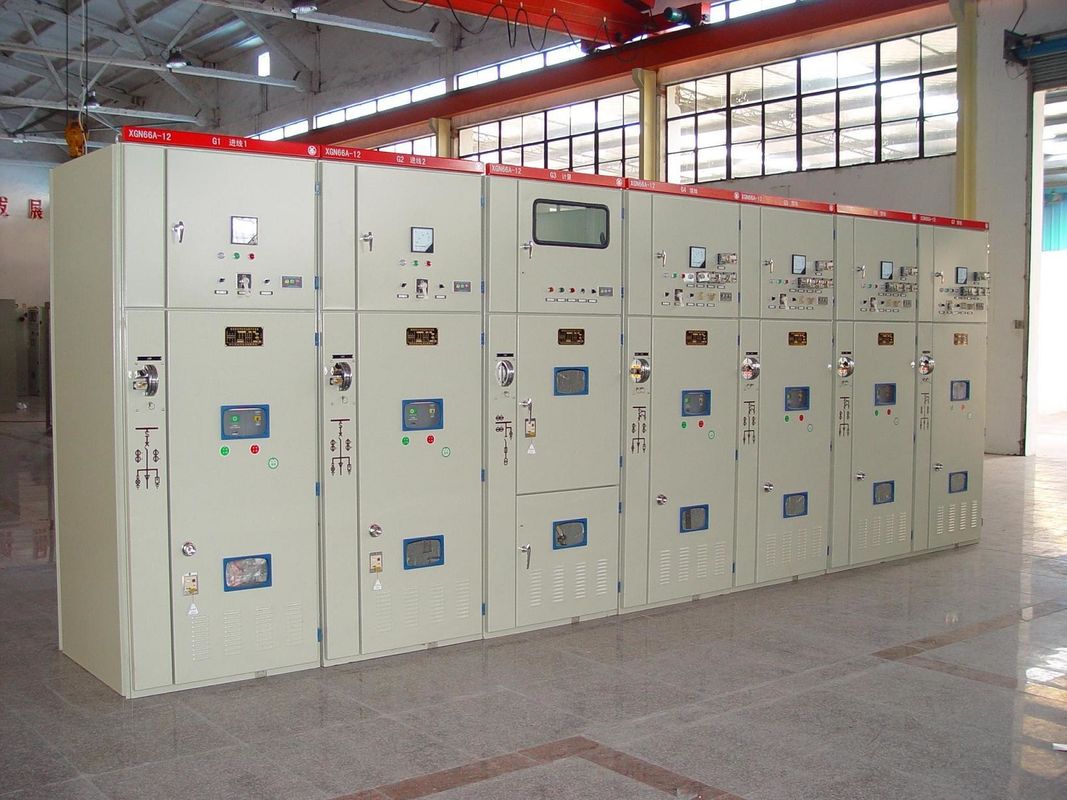

Wprowadzenie produktów
Funkcja
1. Pokryta metalem iw pełni zamknięta konstrukcja zapobiega przedostawaniu się brudu i małych zwierząt do wejścia.
2. Przez okienka obserwacyjne w pozycji przełącznika panelu drzwi można wyraźnie zobaczyć stan ogólny.
3. Klamka drzwi i dźwignia obsługi przełącznika są blokowane mechanicznie, aby uniemożliwić otwarcie drzwi przy zamkniętym wyłączniku i zamknięcie wyłącznika przy otwartych drzwiach.
4. W rozdzielnicy zastosowano łączniki próżniowe w połączeniu ze stałym materiałem izolacyjnym.Ta przyjazna dla środowiska technologia pozwala uniknąć stosowania SF6 jako gazu izolacyjnego.
5. Niezawodna blokada PIĘĆ ZAPOBIEGANIA może skutecznie zapobiegać nieprawidłowemu działaniu.
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | ZA | 630 (1250 *) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączalny obwodu zamkniętego | ZA | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | ZA | 1700 | 1200 | 1200 | |
| 9 | Znamionowy prąd zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd wyłączalny ładowania kabla (linii) | ZA |
50 i 10 50/10 |
|||
| 11 | Prąd wyłączający ładunek kabla przy zwarciu uziemienia | ZA | 20 | 20 | 20 | |
| 12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
