Szczegóły Produktu:
|
| Napięcie pracy: | 12KV | prąd pracy: | 630-1250A |
|---|---|---|---|
| Częstotliwość pracy: | 50 / 60Hz | Rodzaj: | Moduł rozszerzający: jednostka D. |
| OEM / ODM: | Udostępnij swoje rysunki CDA | Fabryka: | KNKONG |
| High Light: | Rozdzielnica izolowana 12KV Sf6,moduł rozszerzający Rozdzielnica izolowana Sf6,rozdzielnica izolowana D Unit Sf6 |
||

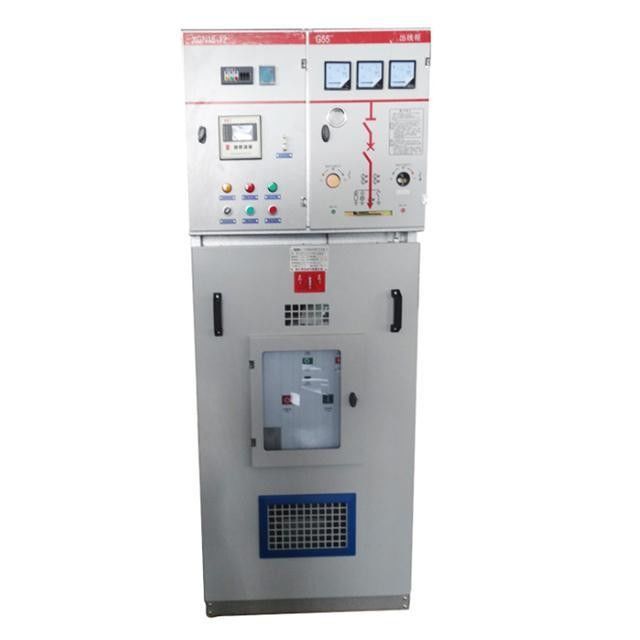

GB ISO 12KV Rozdzielnica w izolacji gazowej z pierścieniem średniego napięcia
Wprowadzenie produktów
Generał
Środowisko usługowe
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | ZA | 630 (1250 *) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączalny obwodu zamkniętego | ZA | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | ZA | 1700 | 1200 | 1200 | |
| 9 | Znamionowe zwarcie wytwarzające prąd (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd wyłączalny ładowania kabla (linii) | ZA |
50 i 10 50/10 |
|||
| 11 | Prąd wyłączający ładunek kabla przy zwarciu uziemienia | ZA | 20 | 20 | 20 | |
| 12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: W przypadku wyłączania zwarciowego prąd szczytowy jest oparty na kombinacji bezpiecznik plus
Komponenty opcjonalne:
Zasilanie elektryczne - AC 220 / 110V;DC 24/48/110 / 220V
Styk pomocniczy 5 NO 5 NC
Pełny zestaw bezpieczników
Interfejs komunikacyjny FTU
