Szczegóły Produktu:
|
| Napięcie: | 11-33KV | obecny: | poniżej 630A |
|---|---|---|---|
| częstotliwość: | 50 / 60Hz | Fabryka: | KNKONG |
| OEM / ODM: | Zapytanie przez e-mail | Model: | HXGN-15 |

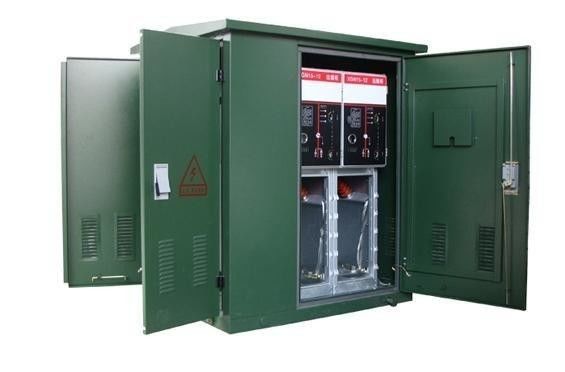

| Podkreślić: | Rozdzielnica izolowana gazem 33KV,rozdzielnica 33kv gis,jednostka główna pierścienia SF6 |
||
Wprowadzenie produktów
Generał
Sieć pierścieniowa odnosi się do pierścieniowej sieci dystrybucji energii, to znaczy, że główna linia zasilająca tworzy pętlę zamkniętą, a zasilacz dostarcza energię do głównej linii pierścieniowej, a następnie rozprowadza energię od głównej linii do wysokiego napięcia przełącznik.Zaletą tego jest to, że każda gałąź dystrybucji energii może pobierać energię ze swojej lewej linii głównej i prawej linii głównej.Kiedy lewa główna linia zawiedzie, nadal otrzymuje moc z prawej głównej linii, a kiedy prawa linia główna zawiedzie, nadal otrzymuje moc z lewej głównej linii.W ten sposób, mimo że głównym źródłem zasilania jest zasilacz jednoobwodowy, jednak z każdej gałęzi dystrybucji uzyskuje się korzyści podobne do podwójnego zasilania, poprawiając w ten sposób niezawodność zasilania.
Środowisko serwisowe
1. Temperatura powietrza: -35 ℃ ~ + 40 ℃
2. Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
3. Wysokość 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | ZA | 630 (1250 *) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączalny obwodu zamkniętego | ZA | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | ZA | 1700 | 1200 | 1200 | |
| 9 | Znamionowy prąd zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd wyłączalny ładowania kabla (linii) | ZA |
50 i 10 50/10 |
|||
| 11 | Prąd wyłączający ładunek kabla przy zwarciu uziemienia | ZA | 20 | 20 | 20 | |
| 12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: w przypadku wyłączania zwarciowego i prądu szczytowego podano na podstawie kombinacji bezpiecznik plus
