Szczegóły Produktu:
|
| Normy: | IEC 62271-1, IEC 62271-200, IEC 62271- 100, IEC 62271-102. IEC 62271-1, IEC 62271-200, IEC | Napięcie: | 24KV |
|---|---|---|---|
| Nazwa: | Rozdzielnica w izolacji gazowej Gis | rodzaj: | Panel elektryczny SF6 RMU |
| obecny: | 630,1250A | funkcja: | Zamknięty w metalowej obudowie |
| Podkreślić: | 404 Not Found,SF6 RMU Electrical Panel,24KV Gis Gas Insulated Switchgear |
||
Wprowadzenie produktów
Generał

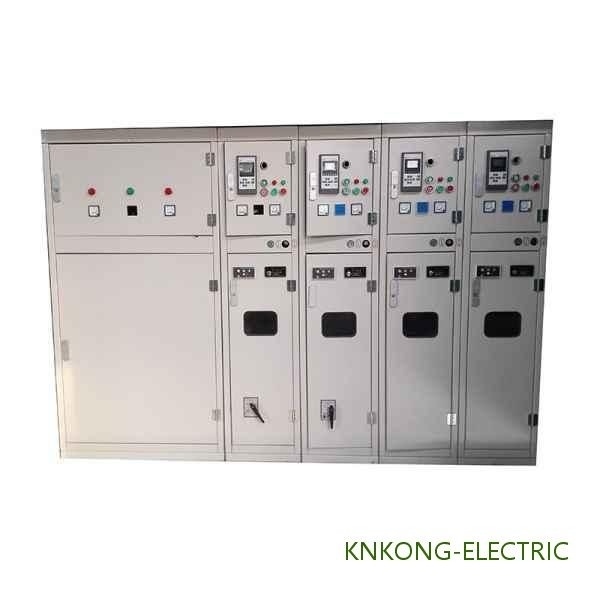

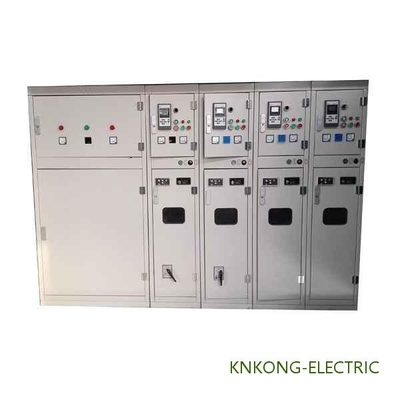

Seria HXGN15 typu szafka pierścieniowa SF6 z przełącznikiem obciążenia SF6 jako wyłącznikiem głównym, dla całej szafy nadaje się do automatyzacji dystrybucji elektrycznej i kompaktowej, również rozszerzalnej, metalowej rozdzielnicy zamkniętej.Charakteryzuje się prostą konstrukcją, elastyczną obsługą, niezawodnym blokowaniem i wygodną instalacją itp., Które mogą zapewnić satysfakcjonujące projekty techniczne zarówno dla różnych zastosowań, jak i dla różnych użytkowników.Dzięki zastosowaniu najnowocześniejszej technologii czujników i przekaźnika zabezpieczeniowego, a także zaawansowanej technologii i elastycznemu projektowi montażu, szafa z siatką pierścieniową typu SF6 typu HXGN15 może całkowicie sprostać wymaganiom rynku bezstopniowego.Może przyjąć samodzielnie wyprodukowany rozłącznik obciążenia FLBS36 SF6;również zgodnie z życzeniem użytkownika może być zamontowany z najwyższej światowej klasy wyłącznikiem próżniowym serii VB4 z trwałym mechanizmem magnetycznym firmy AREVA lub wyłącznikiem SF6 typu HD4 firmy AREVA lub wyłącznikiem SF6 typu HD4 firmy ABB lub z naszym VS1-12 wyłącznik próżniowy z trwałym mechanizmem magnetycznym.Metody działania głównego wyłącznika wewnątrz pierścieniowej jednostki głównej mogą być napędzane ręcznie lub elektrycznie.I może spełnić wymóg czterech elementów sterujących ”w połączeniu z FTU i RTU.
Funkcja
1. Pokryta metalem iw pełni zamknięta konstrukcja zapobiega przedostawaniu się brudu i małych zwierząt.
2. Przez okienka obserwacyjne w panelu drzwi można wyraźnie zobaczyć położenie przełącznika i ogólny stan.
3. Klamka drzwi i dźwignia obsługi przełącznika są blokowane mechanicznie, aby uniemożliwić otwarcie drzwi przy zamkniętym wyłączniku i zamknięcie wyłącznika przy otwartych drzwiach.
4. W rozdzielnicy zastosowano łączniki próżniowe w połączeniu ze stałym materiałem izolacyjnym.Ta przyjazna dla środowiska technologia pozwala uniknąć stosowania SF6 jako gazu izolacyjnego.
5. Niezawodna blokada PIĘĆ ZAPOBIEGANIA może skutecznie zapobiegać nieprawidłowemu działaniu.
Środowisko serwisowe
1. Temperatura powietrza: -35 ℃ ~ + 40 ℃
2. Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
3. Wysokość 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
Data techniczna
| Nie. | Pozycja | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | ZA | 630 (1250 *) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączalny obwodu zamkniętego | ZA | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | ZA | 1700 | 1200 | 1200 | |
| 9 | Znamionowy prąd zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd wyłączalny ładowania kabla (linii) | ZA |
50 i 10 50/10 |
|||
| 11 | Prąd wyłączający ładunek kabla przy zwarciu uziemienia | ZA | 20 | 20 | 20 | |
| 12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: w przypadku wyłączania zwarciowego i prądu szczytowego podano na podstawie kombinacji bezpiecznik plus
