Szczegóły Produktu:
|
| Napięcie znamionowe: | 12-36KV | Ocena prądu: | 630A 1250A |
|---|---|---|---|
| Częstotliwość oceny: | 50/60Hz | Normy: | GB ISO |
| OEM/ODM: | Zapytanie przez e-mail | ||
| Podkreślić: | Rozdzielnica z izolacją gazową 36KV,rozdzielnica z izolacją gazową GB ISO,jednostka główna pierścieniowa średniego napięcia 36KV |
||

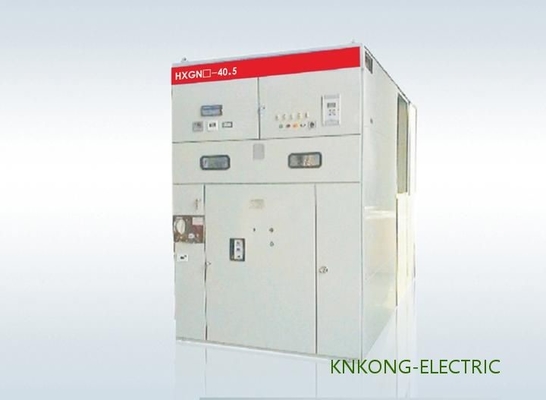

GB ISO 36KV Rozdzielnica z izolacją gazową Średniego napięcia Jednostka główna pierścienia
Wprowadzenie produktów
Ogólny
Główna jednostka pierścieniowa SF6 jest izolowanym powietrzem lub izolowanym gazem elektrycznym urządzeniem kombinowanym średniego napięcia, które można dowolnie łączyć w wiele obwodów, z przełączaniem, komunikacją i ochroną systemu elektroenergetycznego, z przełącznikami obciążenia jako głównym elementem.Jego główny element składowy obwodu składa się z przełącznika obciążenia SF6 lub dodatkowego wyłącznika i innych podstawowych pomocniczych urządzeń elektrycznych.
W ostatnich latach szafa sieci pierścieniowej SF6 rozwijała się bardzo szybko, a zarówno proces produkcyjny, jak i niezawodność produktu mają potencjał dorównania międzynarodowym gigantom elektrycznym.Oczywiście poziom napięcia między 24kV a 40,5 nadal ma pewną lukę w stosunku do zagranicznych producentów.Obecnie istnieje tylko garstka krajowych producentów produkujących dystrybucję mocy na poziomie dystrybucji mocy SF6 na poziomie 40,5 kV.Pozostałe to C-GIS systemu pierwszego poziomu, oparty na systemie elektroenergetycznym pierwszego poziomu o dużym prądzie i dużej pojemności.)
Funkcja
1. Metalowa i całkowicie zamknięta konstrukcja może zapobiegać przedostawaniu się brudu i małych zwierząt.
2. Przez okna obserwacyjne w panelu drzwi można wyraźnie zobaczyć pozycję przełącznika panelu drzwi i ogólny stan.
3. Uchwyt do obsługi drzwi i przełącznika jest mechanicznie zablokowany, aby zapewnić, że drzwi nie można otworzyć przy zamkniętym przełączniku i nie można zamknąć przełącznika przy otwartych drzwiach.
4. W rozdzielnicy zastosowano wyłączniki próżniowe połączone z solidnym materiałem izolacyjnym.Ta przyjazna dla środowiska technologia pozwala uniknąć stosowania SF6 jako gazu izolacyjnego.
5. Niezawodna blokada PIĘCIU ZAPOBIEGANIA może skutecznie zapobiegać nieprawidłowemu działaniu.
Dane techniczne
| Nie. | Przedmiot | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | A | 630(1250*) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokro | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Napięcie wytrzymywane impulsem piorunowym | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączający w obwodzie zamkniętym | A | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | A | 1700 | 1200 | 1200 | |
| 9 | Znamionowe zwarcie wytwarzające prąd (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd zerwania kabla (linii) | A |
50 i 10 50/10 |
|||
| 11 | Prąd zerwania ładunku kabla w przypadku zwarcia doziemnego | A | 20 | 20 | 20 | |
| 12 | Prąd znamionowy wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: W przypadku wyłączania zwarcia i prądu szczytowego oparte są na kombinacji bezpiecznik plus
