Szczegóły Produktu:
|
| Napięcie znamionowe: | 12/24 / 36kV | Prąd znamionowy: | 630A 1250A |
|---|---|---|---|
| Częstotliwość znamionowa: | 50 Hz | Standardy: | GB ISO |
| OEM / ODM: | Zapytanie przez e-mail | Fabryka: | KNKONG |
| Podkreślić: | Jednostka główna pierścieniowa GIS SF6 MV,jednostka główna pierścieniowa HXGN15 MV,panel elektryczny RMU SF6 |
||

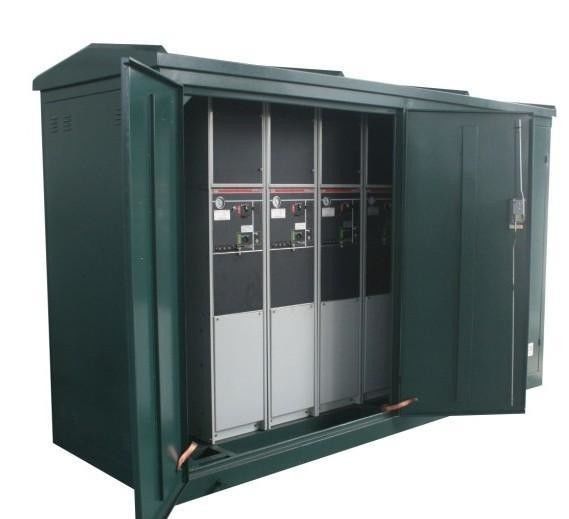

GIS SF6 model Seria HXGN15 Rozdzielnica 12/24 / 36KV 630A 1250A Panel SN GB ISO
Wprowadzenie produktów
Generał
Tak zwana "szafka sieciowa pierścieniowa" oznacza, że każda gałąź rozdzielcza jest wyposażona w szafę rozdzielczą (szafę rozdzielczą odpływową), a szyna zbiorcza tej szafy jest również częścią szyny pierścieniowej.Innymi słowy, magistrala pierścieniowa składa się z szyn zbiorczych każdej szafy wylotowej.Każda szafa wylotowa nazywana jest „szafą sieciową pierścieniową”.W rzeczywistości, jeśli wyjmiesz samą szafkę sieciową, nie zobaczysz znaczenia słowa „sieć pierścieniowa”.
Środowisko serwisowe
1. Temperatura powietrza: -35 ℃ ~ + 40 ℃
2. Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
3. Wysokość: ≤ 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | |||
| 1 | Napięcie znamionowe | kV | 12 | 24 | 36 | |
| 2 | Częstotliwość znamionowa | Hz | 50/60 | |||
| 3 | Prąd znamionowy | ZA | 630 (1250 *) | |||
| 4 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | kV | 38 | 50 | 70 |
| suchy | kV | 48 | 60 | 85 | ||
| 5 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 125/150 | 170 | |
| 6 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | kA | 80 | 63 | 63 | |
| 7 | Znamionowe obciążenie czynne i prąd wyłączalny obwodu zamkniętego | ZA | 63 | 50 | 50 | |
| 8 | Znamionowy prąd przenoszący | ZA | 1700 | 1200 | 1200 | |
| 9 | Znamionowe zwarcie wytwarzające prąd (szczyt) | kA | 80 | 63 | 63 | |
| 10 | Znamionowy prąd wyłączalny ładowania kabla (linii) | ZA |
50 i 10 50/10 |
|||
| 11 | Prąd wyłączający ładunek kabla przy zwarciu uziemienia | ZA | 20 | 20 | 20 | |
| 12 | Znamionowy prąd wytrzymywany (szczyt) | kA | 80 | 63 | 63 | |
| 13 | Prąd krótkotrwały wytrzymywany (2 s) | kA | 25 | 20 | 20 | |
| 14 | Życie mechanizmu | czasy | 5000 | 2000 | 2000 | |
Uwaga: W przypadku wyłączania zwarciowego prąd szczytowy jest oparty na kombinacji bezpiecznik plus
