Szczegóły Produktu:
|
| Materiał: | Okładzina metalowa | Kolor: | Szary |
|---|---|---|---|
| Napięcie: | 3,6~24kV | Częstotliwość: | 50/60Hz |
| OEM/ODM: | Zapytanie przez e-mail | Fabryka: | KNKONG-ELEKTRYCZNY |
| High Light: | Rozdzielnica średniego napięcia VCB,rozdzielnica średniego napięcia z powłoką metalową,wysuwna rozdzielnica średniego napięcia |
||

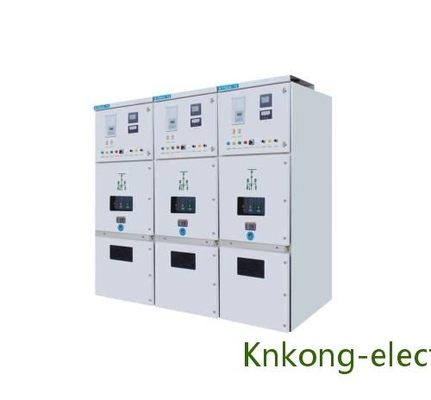

Wysuwany panel przełączników średniego napięcia VCB KYN28A-12 typu metalizowanego
Napięcie: 3,6-24KV
Prąd: 630A-2000A
Typ: wyłącznik próżniowy
Ogólny
Środowisko usług
1. Temperatura powietrza: -25 ℃ ~ + 40 ℃
2. Wilgotność: Średnia miesięczna wilgotność 95%;Średnia dzienna wilgotność 90% .
3. Wysokość: ≤ 2500 m
4. Powietrze otoczenia nie jest wyraźnie zanieczyszczone żrącymi i łatwopalnymi gazami, parami itp.
5. Brak częstych gwałtownych wstrząsów
Dane techniczne
| Nie. | Przedmiot | Jednostka | Parametr | ||
| 1 | Napięcie znamionowe | kV | 3,6~24 | ||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 3 | Prąd znamionowy | A | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Szyna odgałęźna Prąd znamionowy | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Prąd znamionowy głównej szyny zbiorczej | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokro | KV | 38 | 50/60 |
| suchy | 48 | 60/65 | |||
| 7 | Napięcie wytrzymywane impulsem piorunowym | kV | 75 | 95/125 | |
| 8 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | KA | 40/50/63/80/100 | ||
| 9 | Prąd krótkotrwały wytrzymywany (4s) | 20/25/31,5/40 | |||
| 10 | Rodzaj ochrony | IP4X dla obudowy | |||
Klient powinien podać następujące informacje do zamówienia:
1. Schemat połączeń pętli obwodu głównego i specjalnych wymagań technicznych;
2. Plan aranżacji instalacji panelu przełączników;
3. Specyfikacja elementu wewnątrz tablicy rozdzielczej oraz schemat ideowy pętli pomocniczej i schemat pętli sterowania.
4. Inne pisemne dokumenty są specjalnie wymagane.
5. SLD (rysowanie pojedynczej linii)
Knkong Electric dostarcza rozdzielnicę 11KV zgodnie z wymaganiami klienta, prześlij nam SLD, a następnie możemy ją wdrożyć w 100%. Rozdzielnica 11KV jest naszym najlepiej sprzedającym się produktem międzynarodowym, z niezależnie opracowanym chińskim wyłącznikiem próżniowym VS1, który pozwala nam konkurować z produktami europejskimi na rynku międzynarodowym.
