Szczegóły Produktu:
|
| Napięcie: | 12KV | obecny: | 630-2000A |
|---|---|---|---|
| Breaking Current: | 20-25KA | Rodzaj: | Naprawiony |
| Odstęp fazowy: | 205-310 | break: | KNKONG |
| High Light: | Wyłącznik stacjonarny 25KA,wyłącznik z odstępem międzyfazowym 205,wyłącznik stacjonarny 12KV |
||

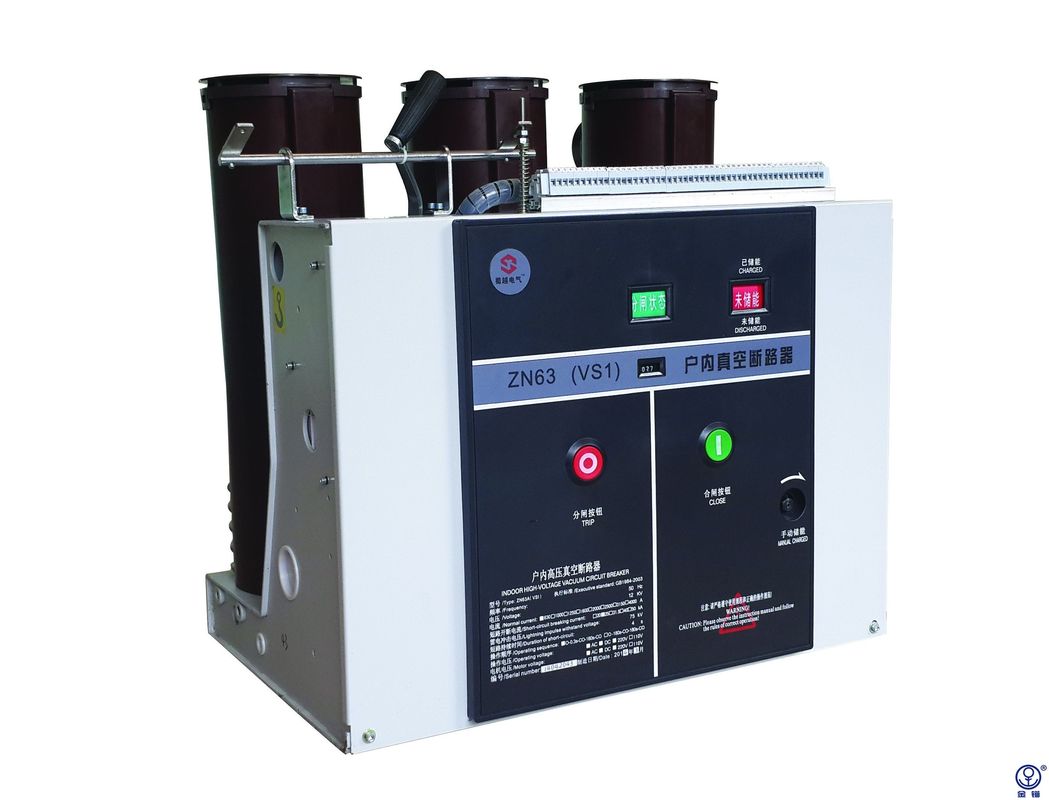

205 Odstęp między fazami 25KA przerywający Stały wyłącznik automatyczny
Napięcie: 12KV
Prąd: 630-2000A
Prąd zerwania: 20KA
Typ: Naprawiono
Rozstaw faz: 205-310
Przegląd produktów
Wyłącznik serii VS1 został niezależnie opracowany przez firmę Knkong w oparciu o zaawansowaną koncepcję projektową;przyjmuje modułowy mechanizm, który jest łatwy w instalacji, konserwacji, testowaniu i obsłudze.W porównaniu z konwencjonalnym wyłącznikiem VS1.charakteryzuje się wyższą stabilnością działania, wyższym bezpieczeństwem i wydłużoną żywotnością.Produkt może zaspokoić zapotrzebowanie klienta na zastosowanie w systemach przesyłu i dystrybucji energii 12kv i 24kV, co znajduje szerokie zastosowanie w takich branżach jak energetyka, energetyka, inżynieria petrochemiczna, metalurgia, produkcja, ruch drogowy, budownictwo i ochrona środowiska, a także na dużą skalę przedsiębiorstw i krajowych projektów kluczowych.
Wyłącznik serii VS1 cechuje się wysoką stabilnością i wysoką niezawodnością
Jeśli chodzi o mechanizmy, wyłączniki próżniowe serii VS1 otrzymały specjalną optymalizację części przekładni.Modułowe mechanizmy sprężynowe mają takie zalety, jak wygodna konserwacja, krótki czas konserwacji, duża wszechstronność części oraz lepsza kompatybilność z komorami próżniowymi, co znacznie poprawia parametry techniczne i zapewnia lepsze osiągi.
Normalny stan serwisowy
| Wysokość | ≤1000m | |
| Temperatura otoczenia | Maks. | +40℃ |
| Min | -15℃ | |
|
Wilgotność otoczenia: Maksymalna średnia wilgotność |
24 godziny ≤95% | |
| 1 miesiąc ≤90% | ||
| Maksymalne ciśnienie pary wodnej | 24 godziny ≤2,2kpa | |
| 1 miesiąc ≤1,8kpa | ||
Promieniowanie słoneczne jest znikome.Wibracje z zewnątrz aparatury rozdzielczej i sterowniczej są znikome.Powietrze otoczenia nie ma widocznego zanieczyszczenia dymem pyłowym, żrącymi lub palnymi gazami, parami lub smogiem
Specjalne warunki serwisowe service
Specjalne warunki pracy muszą być uzgodnione przez producenta i użytkownika, a każdy specjalny stan pracy musi być wcześniej konsultowany z producentem:
Wysokość terenu powyżej 1000m
- Pozwalają na zmniejszenie wytrzymałości dielektrycznej powietrza
- Lub należy zamówić wyłącznik typu plateau, który powinien spełniać
odpowiednie wymagania dotyczące izolacji.
Podwyższona temperatura otoczenia
- Obciążalność prądowa jest zmniejszona
- Zapewnij dodatkową wentylację do rozpraszania ciepła
Inne uwagi należy skonsultować z producentem zgodnie z rozdziałem 2.2 normy IEC 62271-1
Wyłącznik serii VS1 cechuje się wysoką stabilnością i wysoką niezawodnością
Jeśli chodzi o mechanizmy, wyłączniki próżniowe serii VS1 otrzymały specjalną optymalizację części przekładni.Modułowe mechanizmy sprężynowe mają takie zalety, jak wygodna konserwacja, krótki czas konserwacji, duża wszechstronność części oraz lepsza kompatybilność z komorami próżniowymi, co znacznie poprawia parametry techniczne i zapewnia lepsze osiągi.
Parametry techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||||||
| 1 | Napięcie znamionowe | KV | 12 | ||||||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||||||
| 3 |
Znamionowy poziom izolacji |
Napięcie wytrzymywane o częstotliwości zasilania 1 min (rm s) |
KV |
42 (faza do fazy, faza do ziemi) 48 (w całej odległości izolacyjnej) |
|||||
| Napięcie wytrzymywane impulsowe (szczytowe) |
75 (faza do fazy, faza do ziemi) 85 (w odległości izolacyjnej) |
||||||||
|
4 |
Prąd znamionowy |
ZA |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Znamionowy prąd wyłączalny zwarciowy |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Znamionowy prąd krótkotrwały wytrzymywany | 20 | 25 | 31,5 | 40 | ||||
| 7 | Znamionowy prąd znakowania zwarciowego | 50 | 63 | 80 | 100 | ||||
| 8 | Znamionowy prąd szczytowy wytrzymywany | 50 | 63 | 80 | 100 | ||||
| 9 | Znamionowy czas trwania zwarcia | s | 4 | ||||||
| 10 | Znamionowa sekwencja robocza | 0-0,3sO/C-180s-O/C | |||||||
| 11 | Czasy wyłączania znamionowego prądu zwarciowego | Czasy | 30/20 razy (40KA) | ||||||
| 12 | Wytrzymałość mechaniczna | Ops | 20000 | ||||||
| 13 | Znamionowy prąd wyłączalny pojedynczej baterii kondensatorów |
ZA |
630 | ||||||
| 14 | Znamionowy prąd wyłączający baterii kondensatorów back-to-back | 400 | |||||||
| 15 | Prąd zwarciowy podwójnego uziemienia | 27,4 | |||||||
| 16 | Dopuszczalna maksymalna erozja kontaktu |
mm |
3 | ||||||
| 17 | Odstęp między otwartymi stykami | 10±1 | |||||||
| 18 | Nad udarem | 3,5±0,5 | |||||||
| 19 | Niejednoczesność otwierania i zamykania trójfazowego |
SM
|
≤2 | ||||||
| 20 | Czas trwania odbicia przy zamykaniu kontaktu | ≤2 | |||||||
| 21 | Średnia prędkość łamania (natychmiastowe łamanie 6mm) |
SM
|
1,1 ± 0,2 | ||||||
| 22 | Średnia prędkość tworzenia | 0,8±0,2 | |||||||
| 23 | Robienie czasu |
SM
|
≤100 | ||||||
| 24 | Czas łamania | ≤50 | |||||||
|
25 |
Rezystancja każdej fazy obwodu głównego |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplituda odbicia zerwania kontaktu | mm | ≤2 | ||||||
|
27 |
Znamionowe napięcie robocze | Znamionowe napięcie robocze (V) AC/DC |
V |
24* | 110 | 220 | |||
| Zakres normalnego napięcia pracy | Otwieranie: 65%-120% napięcia znamionowego, w przypadku gdy napięcie jest niższe niż 30% napięcia znamionowego, operacja otwierania jest niedozwolona | ||||||||
| 28 | Napięcie znamionowe silnika magazynującego energię | V | AC110/220, DC110/220 | ||||||
| 29 | Czas przechowywania energii | S | ≤15 | ||||||
