Szczegóły Produktu:
|
| Napięcie: | 12KV | obecny: | 630A 1250A |
|---|---|---|---|
| Breaking Current: | 20kA | Rodzaj: | Możliwość wypłaty |
| Oryginalny: | Chiny | Fabryka: | KNKONG |
| High Light: | Wysuwny wyłącznik VCB 20KA,wyłącznik VCB 12KV,wyłącznik IEC VCB |
||

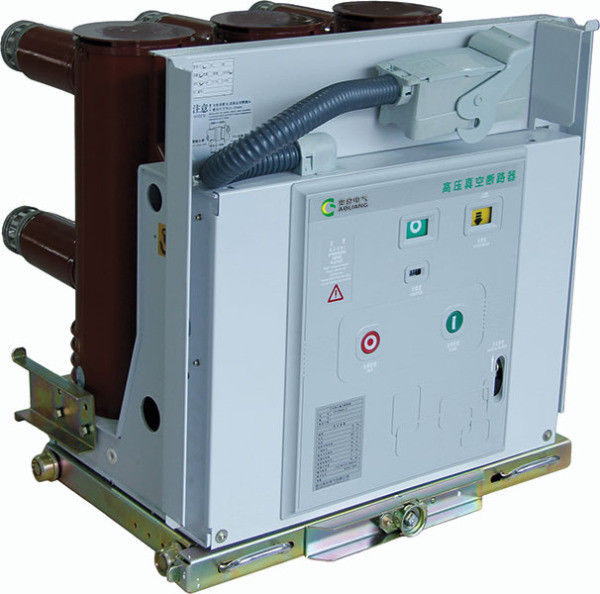

Wyłącznik próżniowy serii VS1 12KV 630-1250A
Napięcie: 12KV
Prąd: 630-1250A
Prąd zerwania: 20KA
Typ: wysuwny
Przegląd produktów
Słup wbudowany serii VS1.Wyłączniki próżniowe mają zastosowanie w 12kV, trójfazowych rozdzielnicach wewnętrznych AC 50Hz i mogą służyć jako jednostki zabezpieczające i sterujące dla urządzeń podstacji transformatorowych zakładów przemysłowych i górniczych.Dzięki modułowej i niezależnej konstrukcji ramowej dla ich sprężynowych mechanizmów napędowych, wyłączniki serii VS1 mogą współpracować z rozdzielnicą pośrednią i stałą KYN28-12(24).Wyłączniki te podlegają zarówno stałej instalacji, jak i montażu z wózkiem jako wózkiem ręcznym
Obowiązujące normy
1EC62271-100 Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 100: Wyłączniki prądu przemiennego
Obwód wtórny
Wyłączniki próżniowe serii VS1 mają konstrukcję modułową dla swoich wtórnych obwodów sterujących.Połączenie elektryczne mechanizmów wykorzystuje wysokiej jakości wtyczki samozaciskowe, co zarówno ułatwia wymianę, jak i zapewnia niezawodne połączenie elektryczne
Wysokowydajny bufor oleju
Wysokowydajny bufor wyłączający może znacznie zmniejszyć amplitudy przeregulowania i odbicia ruchomego styku wyłącznika próżniowego podczas wyłączania, unikając w ten sposób utraty wytrzymałości mechanicznej z powodu częściowego nadmiernego zmęczenia mieszków wyłącznika próżniowego wynikającego z przeregulowania ruchomego styku.Ponieważ amplitudy odbicia styku ruchomego zmniejszają się, podczas testu baterii kondensatorów przełączających nie stwierdza się ponownego zapłonu i ponownego zapłonu
Parametry techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||||||
| 1 | Napięcie znamionowe | KV | 12 | ||||||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||||||
| 3 |
Znamionowy poziom izolacji |
Napięcie wytrzymywane o częstotliwości zasilania 1 min (rm s) |
KV |
42 (faza do fazy, faza do ziemi) 48 (w całej odległości izolacyjnej) |
|||||
| Napięcie wytrzymywane impulsowe (szczytowe) |
75 (faza do fazy, faza do ziemi) 85 (w odległości izolacyjnej) |
||||||||
|
4 |
Prąd znamionowy |
ZA |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Znamionowy prąd wyłączalny zwarciowy |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Znamionowy prąd krótkotrwały wytrzymywany | 20 | 25 | 31,5 | 40 | ||||
| 7 | Znamionowy prąd znakowania zwarciowego | 50 | 63 | 80 | 100 | ||||
| 8 | Znamionowy prąd szczytowy wytrzymywany | 50 | 63 | 80 | 100 | ||||
| 9 | Znamionowy czas trwania zwarcia | s | 4 | ||||||
| 10 | Znamionowa sekwencja robocza | 0-0,3sO/C-180s-O/C | |||||||
| 11 | Czasy wyłączania znamionowego prądu zwarciowego | Czasy | 30/20 razy (40KA) | ||||||
| 12 | Wytrzymałość mechaniczna | Ops | 20000 | ||||||
| 13 | Znamionowy prąd wyłączalny pojedynczej baterii kondensatorów |
ZA |
630 | ||||||
| 14 | Znamionowy prąd wyłączający baterii kondensatorów back-to-back | 400 | |||||||
| 15 | Prąd zwarciowy podwójnego uziemienia | 27,4 | |||||||
| 16 | Dopuszczalna maksymalna erozja kontaktu |
mm |
3 | ||||||
| 17 | Odstęp między otwartymi stykami | 10±1 | |||||||
| 18 | Nad udarem | 3,5±0,5 | |||||||
| 19 | Niejednoczesność otwierania i zamykania trójfazowego |
SM
|
≤2 | ||||||
| 20 | Czas trwania odbicia przy zamykaniu kontaktu | ≤2 | |||||||
| 21 | Średnia prędkość łamania (natychmiastowe łamanie 6mm) |
SM
|
1,1 ± 0,2 | ||||||
| 22 | Średnia prędkość tworzenia | 0,8±0,2 | |||||||
| 23 | Robienie czasu |
SM
|
≤100 | ||||||
| 24 | Czas łamania | ≤50 | |||||||
|
25 |
Rezystancja każdej fazy obwodu głównego |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplituda odbicia zerwania kontaktu | mm | ≤2 | ||||||
|
27 |
Znamionowe napięcie robocze | Znamionowe napięcie robocze (V) AC/DC |
V |
24* | 110 | 220 | |||
| Zakres normalnego napięcia pracy | Otwieranie: 65%-120% napięcia znamionowego, w przypadku gdy napięcie jest niższe niż 30% napięcia znamionowego, operacja otwierania jest niedozwolona | ||||||||
| 28 | Napięcie znamionowe silnika magazynującego energię | V | AC110/220, DC110/220 | ||||||
| 29 | Czas przechowywania energii | S | ≤15 | ||||||
Bezpieczeństwo pracy
Dzięki zabezpieczeniu przed nieprawidłowym działaniem, te wyłączniki, pracujące w szafach rozdzielczych, mogą realizować funkcje blokujące „pięć zabezpieczeń”, unikając nieprawidłowego działania i maksymalizując ochronę osobistego bezpieczeństwa operatora.
Tylko wtedy, gdy wyłącznik i uziemnik są w pozycji odłączonej, wózek z wyłącznikiem może zostać podniesiony do pozycji serwisowej z pozycji testowej
Wyłącznik może być zamknięty tylko w pozycji serwisowej/testowej.
Gdy wyłącznik jest zamknięty, jego wózek nie może być wjeżdżany ani wysuwany, co można zrealizować tylko wtedy, gdy wyłącznik jest w pozycji odłączonej.
Wyłącznika w pozycji zamkniętej nie można przesunąć z pozycji serwisowej do pozycji testowej.
Wyłącznika nie można zamknąć, gdy jest wsuwany.
Gdy wyłącznik jest zamknięty, jeśli sygnał zamykający nie zostanie usunięty w odpowiednim czasie, wewnętrzny obwód sterujący przeciwwyzwoleniem odetnie obwód zamykający, aby zapobiec wielokrotnemu ponownemu załączeniu (opcjonalnie).
Jeśli wybrana jest elektryczna blokada zamykania, wyłącznik nie będzie mógł zostać zamknięty, gdy obwód wtórny nie dostarcza zasilania lub dostarczana moc nie spełnia normalnego działania elektromagnesu blokującego (opcja).
