Wyłącznik próżniowy serii VCB 12KV 1250A VS1
Napięcie: 12KV
Prąd: 1250A
Prąd zerwania: 25KA
Typ: wysuwny
Przegląd produktów

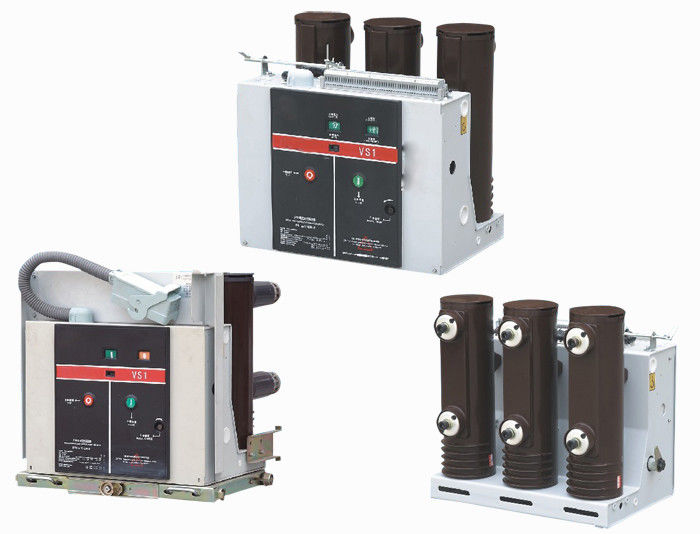

Słup wbudowany serii VS1.Wyłączniki próżniowe mają zastosowanie w 12kV, trójfazowych rozdzielnicach wewnętrznych AC 50Hz i mogą służyć jako jednostki zabezpieczające i sterujące dla urządzeń podstacji transformatorowych zakładów przemysłowych i górniczych.Dzięki modułowej i niezależnej konstrukcji ramowej dla ich sprężynowych mechanizmów napędowych, wyłączniki serii VS1 mogą współpracować z rozdzielnicą pośrednią i stałą KYN28-12(24).Wyłączniki te podlegają zarówno stałej instalacji, jak i montażu z wózkiem jako wózkiem ręcznym
Obowiązujące normy
1EC62271-100 Wysokonapięciowa aparatura rozdzielcza i sterownicza – Część 100: Wyłączniki prądu przemiennego
Obwód wtórny
Wyłączniki próżniowe serii VS1 mają konstrukcję modułową dla swoich wtórnych obwodów sterujących.Połączenie elektryczne mechanizmów wykorzystuje wysokiej jakości wtyczki samozaciskowe, co zarówno ułatwia wymianę, jak i zapewnia niezawodne połączenie elektryczne
Parametry techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||||||
| 1 | Napięcie znamionowe | KV | 12 | ||||||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||||||
| 3 |
Znamionowy poziom izolacji |
Napięcie wytrzymywane o częstotliwości zasilania 1 min (rm s) |
KV |
42 (faza do fazy, faza do ziemi) 48 (w całej odległości izolacyjnej) |
|||||
| Napięcie wytrzymywane impulsowe (szczytowe) |
75 (faza do fazy, faza do ziemi) 85 (w odległości izolacyjnej) |
||||||||
|
4 |
Prąd znamionowy |
ZA |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Znamionowy prąd wyłączalny zwarciowy |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Znamionowy prąd krótkotrwały wytrzymywany | 20 | 25 | 31,5 | 40 | ||||
| 7 | Znamionowy prąd znakowania zwarciowego | 50 | 63 | 80 | 100 | ||||
| 8 | Znamionowy prąd szczytowy wytrzymywany | 50 | 63 | 80 | 100 | ||||
| 9 | Znamionowy czas trwania zwarcia | s | 4 | ||||||
| 10 | Znamionowa sekwencja robocza | 0-0,3sO/C-180s-O/C | |||||||
| 11 | Czasy wyłączania znamionowego prądu zwarciowego | Czasy | 30/20 razy (40KA) | ||||||
| 12 | Wytrzymałość mechaniczna | Ops | 20000 | ||||||
| 13 | Znamionowy prąd wyłączalny pojedynczej baterii kondensatorów |
ZA |
630 | ||||||
| 14 | Znamionowy prąd wyłączający baterii kondensatorów back-to-back | 400 | |||||||
| 15 | Prąd zwarciowy podwójnego uziemienia | 27,4 | |||||||
| 16 | Dopuszczalna maksymalna erozja kontaktu |
mm |
3 | ||||||
| 17 | Odstęp między otwartymi stykami | 10±1 | |||||||
| 18 | Nad udarem | 3,5±0,5 | |||||||
| 19 | Niejednoczesność otwierania i zamykania trójfazowego |
SM
|
≤2 | ||||||
| 20 | Czas trwania odbicia przy zamykaniu kontaktu | ≤2 | |||||||
| 21 | Średnia prędkość łamania (natychmiastowe łamanie 6mm) |
SM
|
1,1 ± 0,2 | ||||||
| 22 | Średnia prędkość tworzenia | 0,8±0,2 | |||||||
| 23 | Robienie czasu |
SM
|
≤100 | ||||||
| 24 | Czas łamania | ≤50 | |||||||
|
25 |
Rezystancja każdej fazy obwodu głównego |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplituda odbicia zerwania kontaktu | mm | ≤2 | ||||||
|
27 |
Znamionowe napięcie robocze | Znamionowe napięcie robocze (V) AC/DC |
V |
24* | 110 | 220 | |||
| Zakres normalnego napięcia pracy | Otwieranie: 65%-120% napięcia znamionowego, w przypadku gdy napięcie jest niższe niż 30% napięcia znamionowego, operacja otwierania jest niedozwolona | ||||||||
| 28 | Napięcie znamionowe silnika magazynującego energię | V | AC110/220, DC110/220 | ||||||
| 29 | Czas przechowywania energii | S | ≤15 | ||||||
