380V, 50/60Hz
Modułowa konstrukcja, łatwy montaż
Obudowa: Max.IP40
CCC, ISO9001, GB7251, IEC439
Prześlij nam swoje SLD (Single Line Drawing) lub wymagania, zaprojektujemy dla Ciebie plan rozdzielnicy

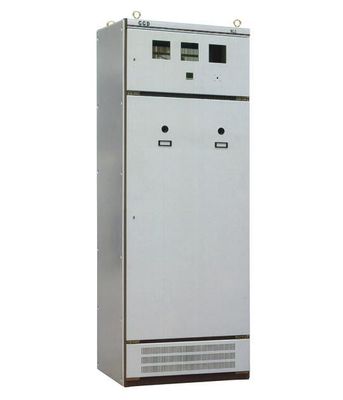

Generał
Stosowany dla odbiorców energii takich jak elektrownie, podstacje, fabryki i kopalnie, jako AC 50-60Hz, znamionowy prąd pracy do 3150A w systemie dystrybucji energii, jako konwersja mocy, dystrybucja i sterowanie urządzeniami zasilania, oświetlenia i dystrybucji mocy.
Produkt charakteryzuje się dobrą stabilnością dynamiczną i termiczną, nowatorską i rozsądną strukturą, praktycznym schematem elektrycznym, silną użytecznością szeregową i wysokim poziomem ochrony.Może być używany jako zaktualizowany produkt.
Dobór komponentów elektrycznych
A. Szafa GGD przyjmuje głównie bardziej zaawansowane komponenty elektryczne, które mogą być produkowane masowo w Chinach, takie jak DW45, MCCB, DZ20, DW15 itp. Jednocześnie zachowuje również niektóre użyteczne komponenty w oparciu o ekonomiczne i rozsądne zasady i przy założeniu pełnego rozważenia wykonalności.Stare produkty, takie jak DZ10 itp., nie wykorzystują przestarzałych elementów elektrycznych.
B. Przełączniki nożowe z napędem obrotowym HD13BX i HS13BX to specjalne komponenty zaprojektowane przez NLS w celu zaspokojenia potrzeb unikalnej konstrukcji szafy GGD.Zmienia tryb pracy mechanizmu i zachowuje zalety starych produktów.Jest to praktyczny nowy typ podzespołu elektrycznego..
C. Jeśli dział projektowy wybierze nowe komponenty elektryczne o lepszej wydajności i bardziej zaawansowanej technologii zgodnie z potrzebami użytkownika, ponieważ GGD ma dobrą elastyczność instalacji, na ogół nie spowoduje to trudności produkcyjnych i instalacyjnych z powodu aktualizacji komponentów elektrycznych.
D. W celu dalszej poprawy stabilności dynamicznej obwodu głównego firma NLS zaprojektowała łączony zacisk szyny typu ZMJ i wspornik izolacyjny dla szafy GGD.Zacisk szynowy wykonany jest z wytrzymałego, trudnopalnego stopu PPO, o wysokiej wytrzymałości izolacji, dobrych właściwościach samogasnących i unikalnej strukturze.Można go łatwo połączyć w pojedynczy zacisk szynowy lub podwójny zacisk szynowy, dostosowując blok konstrukcyjny.Podpora izolacyjna jest formowaną konstrukcją typu tulejowego o niskim koszcie i wysokiej wytrzymałości, która rozwiązuje problem niewystarczającej drogi upływu starych produktów.
funkcje
1. W zależności od przeznaczenia dzieli się na: szafę odbiorczą, szafę przyłączeniową szyn zbiorczych, szafę zasilającą, szafę sterowniczą silnika, szafę kompensacji mocy biernej, szafę rozdzielczą zasilania oświetlenia.
2. Struktura szafki:
(1) Rama szafy jest częściowo spawana i montowana z formowanej na zimno stali 8MF.Rama posiada otwory montażowe rozmieszczone według modułów E=20mm i E=100mm, co zwiększa uniwersalność montażu produktu.
(2) Zacisk szynowy typu ZMJ, termoformowany z materiału PPO o wysokiej ognioodporności, ma budowę modułową o wysokiej wytrzymałości mechanicznej i izolacji.
(3) Szafy o szerokości 1000 mm i 1200 mm przyjmują symetryczną dwudrzwiową konstrukcję z przodu, a szafy o szerokości 600 mm i 800 mm przyjmują całą strukturę drzwi.Tył szafki przyjmuje symetryczną konstrukcję dwudrzwiową.Konstrukcja szafy nie jest montowana przy ścianie.
(4) Drzwi szafy są połączone z ramą za pomocą ocynkowanego zawiasu wału, który jest wygodny do montażu i demontażu.Na składanej krawędzi drzwi znajdują się gumowe wstawki.
(5) Uziemiająca konstrukcja śruby radełkowanej jest stosowana między częściami instalacyjnymi w szafie a ramą, tworząc kompletny obwód ochronny uziemienia.
(6) Górną pokrywę korpusu szafy można w razie potrzeby zdjąć, aby ułatwić montaż i regulację szyny głównej.
