380V, 50/60Hz
Modułowa konstrukcja, łatwy montaż
Obudowa: Max.IP40
CCC, ISO9001, GB7251, IEC439
Prześlij nam swoje SLD (Single Line Drawing) lub wymagania, zaprojektujemy dla Ciebie plan rozdzielnicy

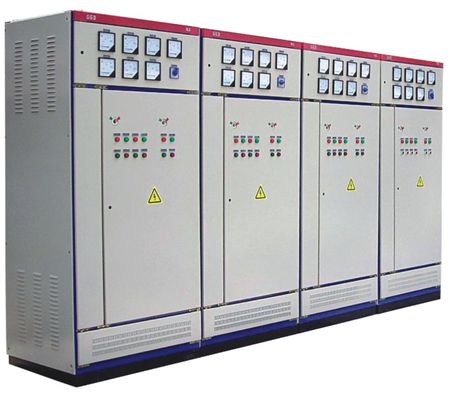

Generał
Stosowany dla odbiorców energii takich jak elektrownie, podstacje, fabryki i kopalnie, jako AC 50-60Hz, znamionowy prąd pracy do 3150A w systemie dystrybucji energii, jako konwersja mocy, dystrybucja i sterowanie urządzeniami zasilania, oświetlenia i dystrybucji mocy.
Produkt charakteryzuje się dobrą stabilnością dynamiczną i termiczną, nowatorską i rozsądną strukturą, praktycznym schematem elektrycznym, silną użytecznością szeregową i wysokim poziomem ochrony.Może być używany jako zaktualizowany produkt.
Dobór komponentów elektrycznych
A. Szafa GGD przyjmuje głównie bardziej zaawansowane komponenty elektryczne, które mogą być produkowane masowo w Chinach, takie jak DW45, MCCB, DZ20, DW15 itp. Jednocześnie zachowuje również niektóre użyteczne komponenty w oparciu o ekonomiczne i rozsądne zasady i przy założeniu pełnego rozważenia wykonalności.Stare produkty, takie jak DZ10 itp., nie wykorzystują przestarzałych elementów elektrycznych.
B. Przełączniki nożowe z napędem obrotowym HD13BX i HS13BX to specjalne komponenty zaprojektowane przez NLS w celu zaspokojenia potrzeb unikalnej konstrukcji szafy GGD.Zmienia tryb pracy mechanizmu i zachowuje zalety starych produktów.Jest to praktyczny nowy typ podzespołu elektrycznego..
C. Jeśli dział projektowy wybierze nowe komponenty elektryczne o lepszej wydajności i bardziej zaawansowanej technologii zgodnie z potrzebami użytkownika, ponieważ GGD ma dobrą elastyczność instalacji, na ogół nie spowoduje to trudności produkcyjnych i instalacyjnych z powodu aktualizacji komponentów elektrycznych.
D. W celu dalszej poprawy stabilności dynamicznej obwodu głównego firma NLS zaprojektowała łączony zacisk szyny typu ZMJ i wspornik izolacyjny dla szafy GGD.Zacisk szynowy wykonany jest z wytrzymałego, trudnopalnego stopu PPO, o wysokiej wytrzymałości izolacji, dobrych właściwościach samogasnących i unikalnej strukturze.Można go łatwo połączyć w pojedynczy zacisk szynowy lub podwójny zacisk szynowy, dostosowując blok konstrukcyjny.Podpora izolacyjna jest formowaną konstrukcją typu tulejowego o niskim koszcie i wysokiej wytrzymałości, która rozwiązuje problem niewystarczającej drogi upływu starych produktów.
funkcje
1. Drzwi instrumentu wyposażone w elementy elektryczne są połączone z ramą za pomocą wielożyłowego miękkiego drutu miedzianego.Części instalacyjne w szafie i stelażu są połączone śrubami radełkowanymi, a cała szafa stanowi kompletny obwód ochronny uziemienia.
2. Do wykończenia korpusu szafki używana jest poliestrowa farba do pieczenia w kształcie pomarańczy.Silna przyczepność i dobra tekstura.Cała szafka jest utrzymana w matowych odcieniach, co pozwala uniknąć efektu oślepiania i tworzy bardziej komfortowe środowisko wizualne dla personelu dyżurnego.
3. Górną pokrywę szafy można w razie potrzeby zdjąć, aby ułatwić montaż i regulację magistrali głównej na miejscu.Cztery rogi blatu szafy są wyposażone w uchwyty do podnoszenia do podnoszenia i transportu.
4. Stopień ochrony obudowy szafy to IP30, a użytkownicy mogą również wybierać między IP20 ~ IP40, zgodnie z wymaganiami środowiska użytkowania.
