380V, 50/60Hz
Modułowa konstrukcja, łatwy montaż
Obudowa: Max.IP40
CCC, ISO9001, GB7251, IEC439
Prześlij nam swoje SLD (Single Line Drawing) lub wymagania, zaprojektujemy dla Ciebie plan rozdzielnicy
Generał

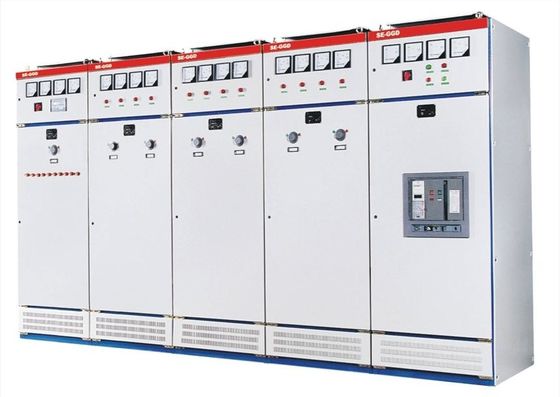

Rozdzielnica niskiego napięcia GGD jest szafą rozdzielczą niskiego napięcia AC typu GGD, która służy do stałego okablowania szaf rozdzielczych niskiego napięcia.Jest podzielony na trzy typy: GGD1GGD2GGD3, z różnymi możliwościami prądowymi segmentów.
Środowisko pracy
1. Temperatura otoczenia nie jest wyższa niż +40 ℃ i nie niższa niż -5 ℃.
2. Gdy produkt jest zainstalowany i używany, wysokość miejsca użytkowania nie powinna przekraczać 2000M.
3. Wilgotność względna otaczającego powietrza nie przekracza 90% (+25 ℃).
4. Sprzęt powinien być zainstalowany w miejscu bez silnych wibracji i uderzeń oraz w miejscu, w którym elementy elektryczne nie są skorodowane.
5. Wilgotność względna otaczającego powietrza nie przekracza 5%, gdy maksymalna temperatura wynosi 40 stopni, a dopuszczalna jest wyższa temperatura względna przy niższej temperaturze, co należy wziąć pod uwagę ze względu na
Zmiany temperatury mogą czasami powodować efekt kondensacji
6. Sprzęt jest zainstalowany w miejscu, w którym nie występują silne wibracje i uderzenia oraz gdzie elementy elektryczne nie są skorodowane
7. Gdy użytkownik ma specjalne wymagania, można to rozwiązać poprzez konsultację z producentem
funkcje
1. W zależności od przeznaczenia dzieli się na: szafę odbiorczą, szafę przyłączeniową szyn zbiorczych, szafę zasilającą, szafę sterowniczą silnika, szafę kompensacji mocy biernej, szafę rozdzielczą zasilania oświetlenia.
2. Struktura szafki:
(1) Rama szafy jest częściowo spawana i montowana z formowanej na zimno stali 8MF.Rama posiada otwory montażowe rozmieszczone według modułów E=20mm i E=100mm, co zwiększa uniwersalność montażu produktu.
(2) Zacisk szynowy typu ZMJ, termoformowany z materiału PPO o wysokiej ognioodporności, ma budowę modułową o wysokiej wytrzymałości mechanicznej i izolacji.
(3) Szafy o szerokości 1000 mm i 1200 mm przyjmują symetryczną dwudrzwiową konstrukcję z przodu, a szafy o szerokości 600 mm i 800 mm przyjmują całą strukturę drzwi.Tył szafki przyjmuje symetryczną konstrukcję dwudrzwiową.Konstrukcja szafy nie jest montowana przy ścianie.
(4) Drzwi szafy są połączone z ramą za pomocą ocynkowanego zawiasu wału, który jest wygodny do montażu i demontażu.Na składanej krawędzi drzwi znajdują się gumowe wstawki.
(5) Uziemiająca konstrukcja śruby radełkowanej jest stosowana między częściami instalacyjnymi w szafie a ramą, tworząc kompletny obwód ochronny uziemienia.
(6) Górną pokrywę korpusu szafy można w razie potrzeby zdjąć, aby ułatwić montaż i regulację szyny głównej.
