Szczegóły Produktu:
|
| Napięcie przekładni: | 10 / 0,4KV | Pojemność: | 30-1600 kVA |
|---|---|---|---|
| częstotliwość: | 50 / 60Hz | Rodzaj: | Olej |
| Fabryka: | KNKONG | OEM / ODM: | Zapytanie przez e-mail |
| High Light: | Transformator 3-fazowy 150 Kva,Transformator mocy typu olejowego 10KV,Transformator 3-fazowy 10KV |
||

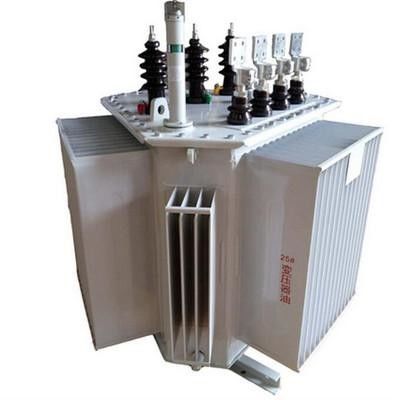

Transformator 3-fazowy 150 Kva Transformator mocy 10KV typu olejowego
Wprowadzenie produktów
Wszystkie produkty z serii S13 zostały zaprojektowane i wyprodukowane z zakrzywionej blachy ze stali krzemowej o wysokiej przepuszczalności o grubości 0,23-0,30 mm Q i technologii laminowanego rdzenia żelaznego.Uzwojenia wysokiego i niskiego napięcia mogą być projektowane i wytwarzane przy użyciu technologii połączenia miedzi lub miedzi i aluminium w zależności od potrzeb użytkownika i przyjmować w pełni uszczelnione pofałdowania.Konstrukcja pojedynczego zbiornika paliwa charakteryzuje się bezobsługową, wygodną konserwacją, stabilną pracą i znacznymi korzyściami ekonomicznymi.Transformator zanurzony w oleju S13-M-RL jest ważnym wyposażeniem w sieci elektroenergetycznej oraz systemie zasilania i dystrybucji w przedsiębiorstwach przemysłowych i górniczych.Transformator jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, rolnictwie i budynkach cywilnych, a także może być stosowany w przemyśle naftowym i chemicznym.Lokalizacja substancji chemicznych.Uzwojenie niskiego napięcia o pojemności w zakresie 630 ~ 2000 kvA przyjmuje konstrukcję cylindryczną lub spiralną, o wysokiej wytrzymałości mechanicznej, zrównoważonym rozkładzie amperowo-zwojów i dobrej odporności produktu na zwarcie.
10KV-S13 (14) M.RL Oil Transformer główne dane techniczne
| Pojemność znamionowa (KVA) |
Wysoki Napięcie (KV) |
Stukający Zasięg |
Niska Napięcie (KV) |
Częstotliwość (Hz) |
Połączenie Symbol |
Brak utraty obciążenia (W) |
utrata obciążenia (W) |
Prąd bez obciążenia (%) |
Poziom hałasu (dB) |
Zwarcie impedancja (%) |
Grubość (mm) | Wymiary (mm) L * W * H |
Waga (kg) | |||
| S13-M.RL | S14-M.RL | S13-M.RL | S14-M.RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5% ± 2 x 2,5% |
0,4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0,25 | 48 | 400 | 860 X 760 X 1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0,22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0,2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0,17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0,15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0,15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
