Generał

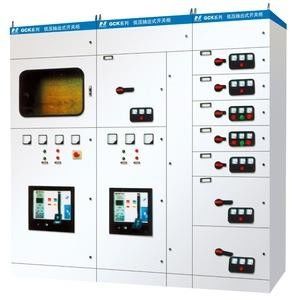

GCK powinien być ulepszonym ekonomicznym typem MNS.Pionowy rząd nie ma plastikowych paneli funkcyjnych.Drzwi mocowane są do ościeżnicy.Po otwarciu drzwi można wysunąć szufladę.G - konstrukcja szafy;C - typ wysuwny;K - centrum sterowania.
Funkcja
1. Podstawowym materiałem ramy szafy rozdzielnicy niskonapięciowej niskiego napięcia typu GCK jest stal cięto-ciągniona, która jest umieszczona za pomocą kątowników i połączona śrubami bez konstrukcji spawanej.Rozmiar formowania części, rozmiar otworu i odstępy między urządzeniami są modulowane.Szafa podzielona jest na trzy izolowane sekcje: pomieszczenie szyn zbiorczych, pomieszczenie jednostek funkcjonalnych i pomieszczenie kablowe, co może skutecznie zapobiegać rozprzestrzenianiu się wypadków i ułatwiać konserwację pod napięciem.
2. Zespół funkcjonalny rozdzielnicy niskiego napięcia szufladowego typu GCK, po wyjęciu szuflady, elementy bloku są całkowicie oddzielone od przewodzącej szyny pionowej, a osprzęt elektryczny można bezpiecznie wymienić i naprawić.Wtyczka obwodu głównego i wtyczka obwodu pomocniczego jednostki funkcjonalnej charakteryzują się stabilnym wkładaniem, jednolitą siłą oraz zrównoważonym wkładaniem i wyjmowaniem, co zapewnia niezawodne połączenie.Przedziały urządzenia są oddzielone metalowymi płytami, a żaluzje w przedziałach mogą być automatycznie zamykane podczas wysuwania szuflady, co zapewnia, że ludzkie ciało nie może dotykać pionowego autobusu pod napięciem i zapewnia bezpieczeństwo.
3. Pozioma szyna zbiorcza szafy rozdzielczej niskiego napięcia typu GCK jest zamontowana na górze szafy.Jest to trójfazowy system pięcioprzewodowy lub trójfazowy czteroprzewodowy.Specyfikacje dobierane są zgodnie z obliczonym obciążeniem lub określone przez użytkownika.Pionowa szyna zbiorcza jest bezhalogenowa, nietoksyczna i nietoksyczna.Palna konstrukcja z tworzywa sztucznego jest zamknięta.
Środowisko pracy
1. Temperatura otoczenia nie powinna być wyższa niż + 40 ℃, nie niższa niż -5 ℃, średnia temperatura w ciągu 24 godzin nie powinna być wyższa niż + 35 ℃, jeśli przekracza, musi zostać obniżona i działać zgodnie z rzeczywistym sytuacja;
2. Użytkowanie w pomieszczeniach: wysokość miejsca użytkowania nie przekracza 2000 m
3. Względna temperatura otaczającego powietrza nie powinna przekraczać 50% przy temperaturze + 40 ℃.Wyższa temperatura względna jest dozwolona przy niższej temperaturze, na przykład 90%, gdy temperatura wynosi + 20 ℃.Należy wziąć pod uwagę, że kondensacja może wystąpić przypadkowo z powodu zmian temperatury.Wpływ narażenia;
4. Po zainstalowaniu urządzenia odchylenie od płaszczyzny pionowej nie przekracza 5 ° C, a cała grupa szaf jest stosunkowo płaska (zgodnie z normą GBJ232-82);
5. Urządzenie powinno być instalowane w miejscu, w którym nie występują silne wibracje i uderzenia oraz elementy elektryczne nie ulegają korozji;
6. Jeśli użytkownik ma specjalne wymagania, można to rozwiązać po konsultacji z producentem.
Parametry techniczne
Napięcie izolacji: AC 660-1000 V.
Napięcie robocze: AC 380-660 V.
Częstotliwość: 50 Hz
Maksymalny prąd dla obwodu zasilacza: 3150A
Maksymalny prąd dla obwodu szuflady: 3150A
Maksymalna wydajność silnika sterującego: 320 kW
Prąd szczytowy wytrzymywany poziomej szyny (0,1 S): 63/105 / 176KA
Prąd krótkotrwały wytrzymywany poziomej szyny zbiorczej (1S): 30/50/80/100 KA
Prąd szczytowy wytrzymywany pionowej szyny (0,1 S): 63/105 KA
Prąd krótkotrwały wytrzymywany pionowej szyny zbiorczej (1s): 30/50 KA
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej: 2500 V (1 min)
Napięcie wytrzymywane wtórnej częstotliwości sieciowej: 2500 V (1 min)
Poziom ochrony: IP30 / 40
