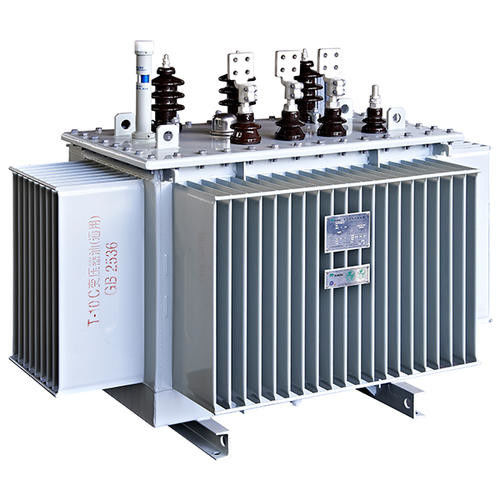

Transformator zanurzony w oleju 50 / 60Hz S14-M 1000KVA

Standardy produktów

GB1094.1-2013 Ogólne zasady dotyczące transformatorów mocy
GB1094.2-2013 Wzrost temperatury transformatora mocy
GB1094.3-2003 Poziom izolacji i test izolacji transformatorów mocy
GB1094.5-2008 Transformator mocy wytrzymuje zwarcie
PL / T1094.10-2003 Transformatory mocy - Część 10: Określanie poziomów dźwięku
GB / T25446-2010 Parametry techniczne i wymagania techniczne transformatora rozdzielczego ze stopu amorficznego zanurzonego w oleju

Cechy konstrukcyjne

Żelazny rdzeń:Magnetyczny materiał rdzenia żelaznego wykorzystuje stop amorficzny.Ponieważ stop amorficzny nie ma struktury krystalicznej i ma miękką charakterystykę magnetyczną, obszar pętli histerezy jest bardzo wąski, namagnesowanie
moc jest mała, rezystywność elektryczna jest wysoka, a straty prądu wirowego są małe, więc wykorzystuje się straty bez obciążenia i prąd jałowy transformatora wykonanego z tego materiału.bardzo niski.Rdzeń składa się z czterech oddzielnych ramek w tej samej płaszczyźnie
tworząc trójfazowy typ pięciokolumnowy.Musi być wyżarzona i mieć spoinę krzyżową o przekroju prostokątnym.

Cewka:Oprócz stosowania uzwojeń niskiego napięcia (160 kVA lub mniej) z przewodami miedzianymi, ogólnie stosowana jest konstrukcja cylindryczna wykonana z folii miedzianej;Uzwojenia wysokiego napięcia wykorzystują wielowarstwową strukturę cylindryczną, aby zrównoważyć rozkład amperów uzwojenia i upływ strumienia magnetycznego.Uzwojenia wysokiego i niskiego napięcia są nawijane razem z urządzeniami do napinania drutu w celu utworzenia prostokątnych cewek, a cewki są zestalone przez prasowanie na gorąco i kształtowanie w celu zwiększenia wytrzymałości mechanicznej uzwojeń i odporności na zwarcie.

Zbiornik oleju:Przyjmuje piękną, całkowicie uszczelnioną i bezobsługową strukturę falistą.Dzięki zaawansowanej technologii produkcji zbiornika oleju poddawany jest ścisłej presji.

Firma

Odpowiedzialność: Badania i rozwój produkcji Wyłącznik SN i NN, zewnętrzny i wewnętrzny VCB, zaciski dystrybucji zasilania (DTU, FTU).

Rok powstania: 10.06.2009r

Kapitał zakładowy: 102 000 000 RMB (15 000 000 USD)

Licencja firmy: 91410104689749184A

Powierzchnia warsztatu produkcyjnego: 20000 metrów kwadratowych

Charakter firmy: przedsiębiorstwo prywatne

Liczba zatrudnionych: 180

Starszy inżynier: 20-30

Roczny wolumen sprzedaży w 2019 roku: 200 000 000 RMB (26 000 000 USD)
