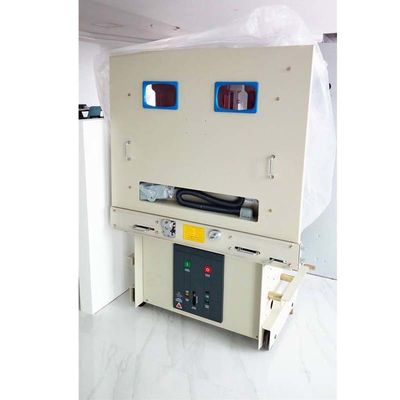

VS1-40.5T Wysokonapięciowy wewnętrzny wyłącznik próżniowy VCB 40,5 KV

VS1-40.5T Typ Wewnętrzny wysokonapięciowy wyłącznik próżniowy do urządzeń elektrycznych

Wprowadzenie produktów

-40,5 (typ modułowy) Wyłącznik próżniowy do wnętrz przeznaczony jest do wnętrzowych urządzeń wysokiego napięcia o napięciu znamionowym 40,5 kV i trójfazowym AC 50 Hz.Może być stosowany jako przedsiębiorstwa przemysłowe i górnicze, elektrownie i podstacje jako prąd obciążenia, prąd przeciążeniowy i zwarcie.Do bieżącego użytku nadaje się do częstej eksploatacji.

Cechy struktury

1. Niezawodny modułowy mechanizm sprężynowy: mechanizm sprężynowy jest rozmieszczony w układzie góra-dół, który ma funkcję ręcznego magazynowania energii i magazynowania energii elektrycznej;Mały rozmiar, dobra ogólna sztywność i wydajność

2. Konstrukcja rękawa (VS1-40.5): Próżniowa komora gaszenia obwodu głównego znajduje się wewnątrz zamkniętego bębna izolacyjnego;Materiałem bębna izolacyjnego jest żywica epoksydowa o niezawodnych właściwościach mechanicznych i elektrycznych.Wykorzystując zaawansowany proces formowania APG, bęben izolacyjny pełni rolę wsparcia i międzyfazowego oraz względnego efektu izolacyjnego

3. Zamknięta konstrukcja słupa (VS1-40.5E): Obwód przewodzący przyjmuje stały biegun hermetyzacyjny;Korzystając z zaawansowanego procesu formowania APG, umieść przerywacz próżni i inne części (dla obwodu pierwotnego) w postaci stałej zahermetyzowanej materiałem epoksydowym, wykonaj główny moduł obwodu.Dzięki konstrukcji z podwójną osłoną wewnętrzną i zewnętrzną słup ma takie cechy, jak duża odległość upływu, wysoka wytrzymałość mechaniczna, wysoka dokładność części, mniej części, brak dodatkowych regulacji i mała docierana powierzchnia

4. Standardowy moduł funkcyjny on-off: Mechanizm sprężynowy o konstrukcji modułowej, który zawiera dwa moduły funkcjonalne: zamykanie i otwieranie;Charakteryzuje się wygodną konserwacją, szybką wymianą i krótkim czasem konserwacji;Brak ponownej regulacji całego mechanizmu wykonawczego wyłącznika po wymianie modułu zamykająco-wyłączającego, co może ograniczyć prace konserwacyjne

5. Lepsza wymienność i adaptowalność wózków ręcznych, rozmiar instalacji i ZN85, VD4 i inne produkty;Silna zdolność łamania, długa żywotność

Normalny stan serwisowy

1. Temperatura otoczenia: -15 ℃ - + 40 ℃, średnia temperatura nie przekracza 35 ℃ w ciągu 24 godzin
2. Wysokość nad poziomem morza: ≤1000 m;
3. Wilgotność względna: średnia wilgotność w ciągu dnia nie powinna przekraczać 95%;średnia wilgotność w miesiącu nie powinna przekraczać 90%;
4. Prężność par nasyconych: średnie dzienne ciśnienie nie powinno przekraczać 2,2 kPa, średnia wilgotność w miesiącu nie więcej niż 1,8 kPa;
5. Warunki środowiskowe: Powinien być instalowany w miejscach pozbawionych pyłu, dymu, erozji chemicznej, gazów palnych i oparów solnych.

Parametry techniczne VS1-40.5 / E

Parametry właściwości mechanicznych
