Szczegóły Produktu:
|
| Fabryka: | KNKONG | Napięcie: | 12KV |
|---|---|---|---|
| obecny: | 20KA / 25KA / 31,5KA / 40KA | Rodzaj: | Odkurzać |
| Polacy: | 3) | Standardy: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| High Light: | Wyłącznik próżniowy VCB,3-fazowy VS1-12 VCB,wyłącznik próżniowy VCB 40KA |
||

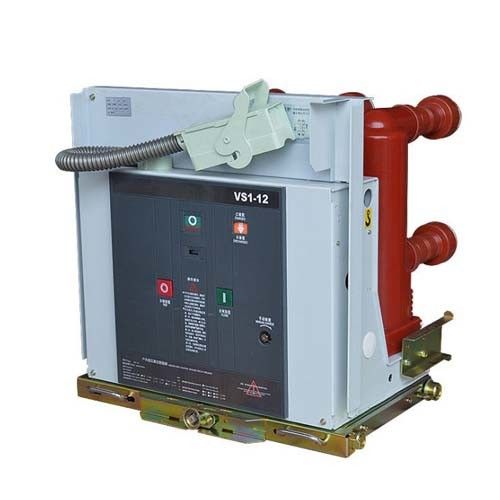

Wyłącznik próżniowy VCB 12kv, 3-fazowy AC 50 / 60Hz Seria VS1-12
Wprowadzenie produktów
„Wysokonapięciowy wyłącznik próżniowy” nosi nazwę, ponieważ zarówno medium gaszące łuk, jak i medium izolacyjne w szczelinie stykowej po wygaszeniu łuku to próżnia;Wyłączniki próżniowe są małe, lekkie, odpowiednie do częstej pracy i gaszenia łuku bez konserwacji.Zalety, jest bardziej popularny w sieci dystrybucji.
Wyłączniki próżniowe VCB serii VS1 mają zastosowanie w rozdzielnicach trójfazowych 3-12 kV AC 50/60 Hz i mogą służyć jako jednostki zabezpieczające i sterujące dla urządzeń podstacji transformatorowych w zakładach przemysłowych i górniczych.Dzięki modułowej i niezależnej konstrukcji ramowej dla ich sprężynowych mechanizmów napędowych, wyłączniki VS1 mogą współpracować z rozdzielnicami pośrednimi i stałymi KYN28.Te wyłączniki instalacyjne podlegają zarówno stałej instalacji, jak i montażu z wózkiem jako wózkiem ręcznym
Normalny stan serwisowy
| Wysokość | ≤1000m | |
| Temperatura otoczenia | Maks | + 40 ℃ |
| Min | -15 ℃ | |
|
Wilgotność otoczenia: Maksymalna średnia wilgotność |
24 godziny ≤95% | |
| 1 miesiąc ≤90% | ||
| Maksymalne ciśnienie pary wodnej | 24 godziny ≤2,2 kPa | |
| 1 miesiąc ≤1,8 kPa | ||
VS1 Parametry techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||||||
| 1 | Napięcie znamionowe | KV | 12/24 | ||||||
| 2 | Częstotliwość znamionowa | Hz | 50 | ||||||
| 3 |
Znamionowy poziom izolacji |
1 min wytrzymywane napięcie o częstotliwości sieciowej (rms) |
KV |
42 (międzyfazowe, międzyfazowe) 48 (w poprzek odcinka izolacyjnego) |
|||||
| Napięcie wytrzymywane na impuls świetlny (szczyt) |
75 (międzyfazowe, międzyfazowe) 85 (w poprzek odcinka izolacyjnego) |
||||||||
|
4 |
Prąd znamionowy |
ZA |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Znamionowy prąd zwarciowy wyłączalny |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Znamionowy prąd krótkotrwały wytrzymywany | 20 | 25 | 31.5 | 40 | ||||
| 7 | Znamionowy prąd znakowania zwarcia | 50 | 63 | 80 | 100 | ||||
| 8 | Znamionowy prąd szczytowy wytrzymywany | 50 | 63 | 80 | 100 | ||||
| 9 | Znamionowy czas trwania zwarcia | s | 4 | ||||||
| 10 | Znamionowa sekwencja robocza | O-0,3 s O / C-180 s-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | Czasy wyłączania znamionowego prądu zwarciowego | Czasy | 30/20 razy (40KA) | ||||||
| 12 | Wytrzymałość mechaniczna | Ops | 20000 | ||||||
| 13 | Znamionowy prąd wyłączalny pojedynczego zespołu kondensatorów |
ZA |
630 | ||||||
| 14 | Znamionowy prąd wyłączający baterię kondensatorów | 400 | |||||||
| 15 | Prąd wyłączalny z podwójnym uziemieniem | 27.4 | |||||||
| 16 | Dopuszczalna maksymalna erozja kontaktu |
mm |
3 | ||||||
| 17 | Odstęp między otwartymi kontaktami | 10 ± 1 | |||||||
| 18 | Ponad udar | 3,5 ± 0,5 | |||||||
| 19 | Brak jednoczesności 3-fazowego otwierania i zamykania |
SM
|
≤2 | ||||||
| 20 | Czas odskoku zamknięcia styku | ≤2 | |||||||
| 21 | Średnia prędkość hamowania (natychmiastowe zrywanie 6 mm) |
SM
|
1,1 ± 0,2 | ||||||
| 22 | Średnia prędkość robienia | 0,8 ± 0,2 | |||||||
| 23 | Znajduję czas |
SM
|
≤100 | ||||||
| 24 | Czas zerwania | ≤50 | |||||||
|
25 |
Rezystancja obwodu głównego każdej fazy |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplituda odbicia zerwania kontaktu | mm | ≤2 | ||||||
|
27 |
Znamionowe napięcie robocze | Znamionowe napięcie robocze (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Zakres normalnego napięcia pracy | Otwieranie: 65% -120% napięcia znamionowego, w przypadku, gdy napięcie jest niższe niż 30% napięcia znamionowego, otwieranie jest niedozwolone | ||||||||
| 28 | Znamionowe napięcie silnika zasobnika energii | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Czas magazynowania energii | s | ≤15 | ||||||
Fabryka
Odpowiedzialność: Badania i rozwój produkcji Wyłącznik SN i NN, zewnętrzny i wewnętrzny VCB, zaciski dystrybucji zasilania (DTU, FTU).
Rok powstania: 10.06.2009r
Kapitał zakładowy: 102 000 000 RMB (15 000 000 USD)
Licencja firmy: 91410104689749184A
Powierzchnia warsztatu produkcyjnego: 20000 metrów kwadratowych
Charakter firmy: przedsiębiorstwo prywatne
Liczba zatrudnionych: 180
Starszy inżynier: 20-30
Roczny wolumen sprzedaży w 2019 roku: 200 000 000 RMB (26 000 000 USD)
