Szczegóły Produktu:
|
| Ocena Vlotage: | 12-24KV | Częstotliwość znamionowa: | 50 Hz |
|---|---|---|---|
| Prąd znamionowy: | 630-2500 A. | Standardy: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Dostępny | ||
| High Light: | Wyłącznik automatyczny 24KV VCB,wyłącznik automatyczny VCB 12KV,wyłącznik próżniowy 2500A |
||
Wprowadzenie produktów

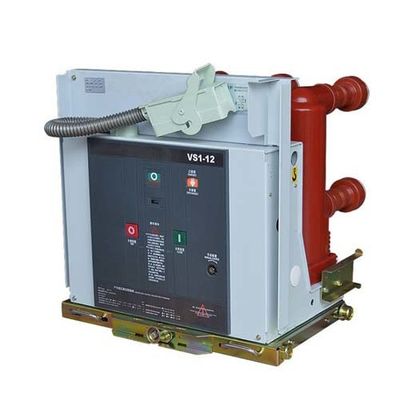

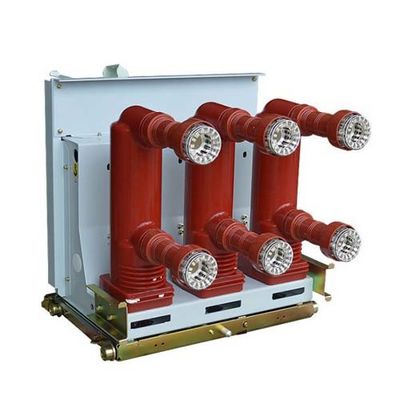

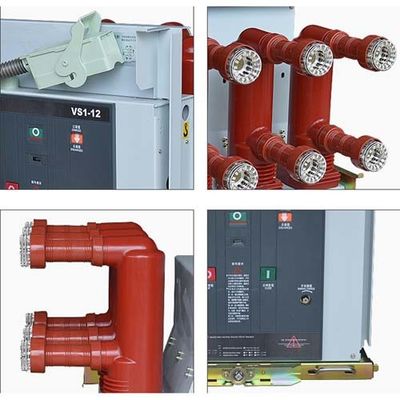

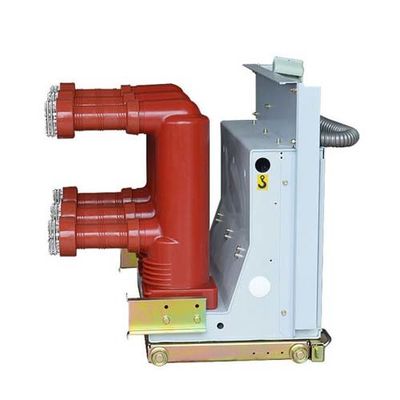

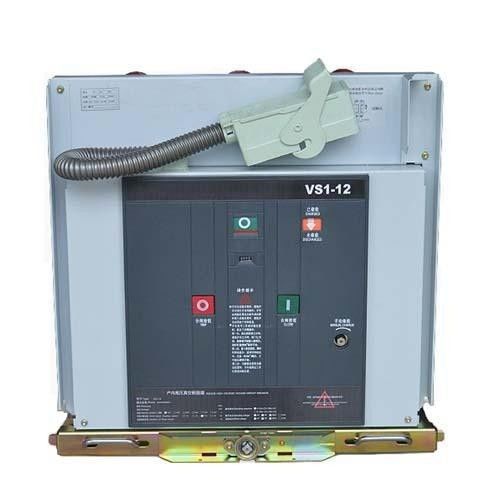

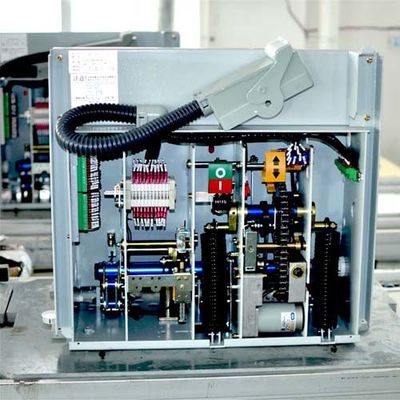

Wbudowany słupek serii VS1.Wyłączniki próżniowe mają zastosowanie w rozdzielnicach wnętrzowych trójfazowych AC 50 Hz o napięciu 12 kV i mogą służyć jako jednostki zabezpieczające i sterujące dla urządzeń podstacji transformatorowych w zakładach przemysłowych i górniczych.Dzięki modułowej i niezależnej konstrukcji ramowej dla ich sprężynowych mechanizmów napędowych, wyłączniki serii VS1 mogą współpracować z rozdzielnicami pośrednimi i stałymi KYN28.Te wyłączniki instalacyjne podlegają zarówno stałej instalacji, jak i montażu z wózkiem jako wózkiem ręcznym.
Normalny stan serwisowy
|
Wysokość |
≤1000m |
|
|
Temperatura otoczenia |
Maks |
+ 40 ℃ |
|
Min |
-15 ℃ |
|
|
Wilgotność otoczenia: Maksymalna średnia wilgotność |
24 godziny ≤95% |
|
|
1 miesiąc ≤90% |
||
|
Maksymalne ciśnienie pary wodnej |
24 godziny ≤2,2 kPa |
|
|
1 miesiąc ≤1,8 kPa |
||
Promieniowanie słoneczne jest znikome.Wibracje z zewnątrz rozdzielnic i sterownic są pomijalne.Otaczające powietrze nie jest zanieczyszczone pyłem, dymem, korozyjnymi lub palnymi gazami, parami lub smogiem.
VS1 Parametry techniczne
|
Nie. |
Pozycja |
Jednostka |
Parametr |
||||||
|
1 |
Napięcie znamionowe |
KV |
12/24 |
||||||
|
2 |
Częstotliwość znamionowa |
Hz |
50 |
||||||
|
3 |
Znamionowy poziom izolacji |
1 min wytrzymywane napięcie o częstotliwości sieciowej (rms) |
KV |
42 (międzyfazowe, międzyfazowe) 48 (w poprzek odcinka izolacyjnego) |
|||||
|
Napięcie wytrzymywane na impuls świetlny (szczyt) |
75 (międzyfazowe, międzyfazowe) 85 (w poprzek odcinka izolacyjnego) |
||||||||
|
4 |
Prąd znamionowy |
ZA |
630 |
630 |
1250 |
1600 |
|||
|
1250 |
1250 |
1600 |
2000 |
||||||
|
2000 |
2500 |
||||||||
|
2500 |
3150 |
||||||||
|
4000 |
|||||||||
|
5 |
Znamionowy prąd zwarciowy wyłączalny |
KA |
20 |
25 |
31.5 |
40 |
|||
|
6 |
Znamionowy prąd krótkotrwały wytrzymywany |
20 |
25 |
31.5 |
40 |
||||
|
7 |
Znamionowy prąd znakowania zwarcia |
50 |
63 |
80 |
100 |
||||
|
8 |
Znamionowy prąd szczytowy wytrzymywany |
50 |
63 |
80 |
100 |
||||
|
9 |
|||||||||
