Szczegóły Produktu:
|
| Napięcie znamionowe: | 40,5kV | Ocena prądu: | 630A 1250A 2500A |
|---|---|---|---|
| Częstotliwość oceny: | 50 Hz | Standardy: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Dostępny | Fabryka: | KNKONG |
| High Light: | Wyłącznik wewnętrzny VCB,wbudowany biegun Wewnętrzny wyłącznik VCB,wyłącznik automatyczny VCB VS1-40.5KV |
||

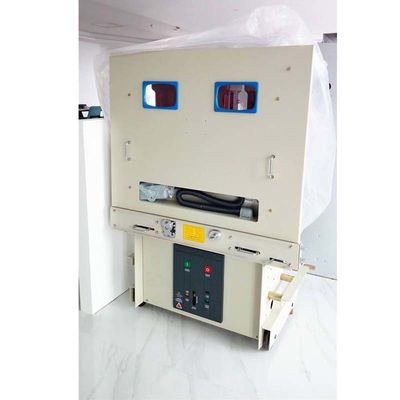

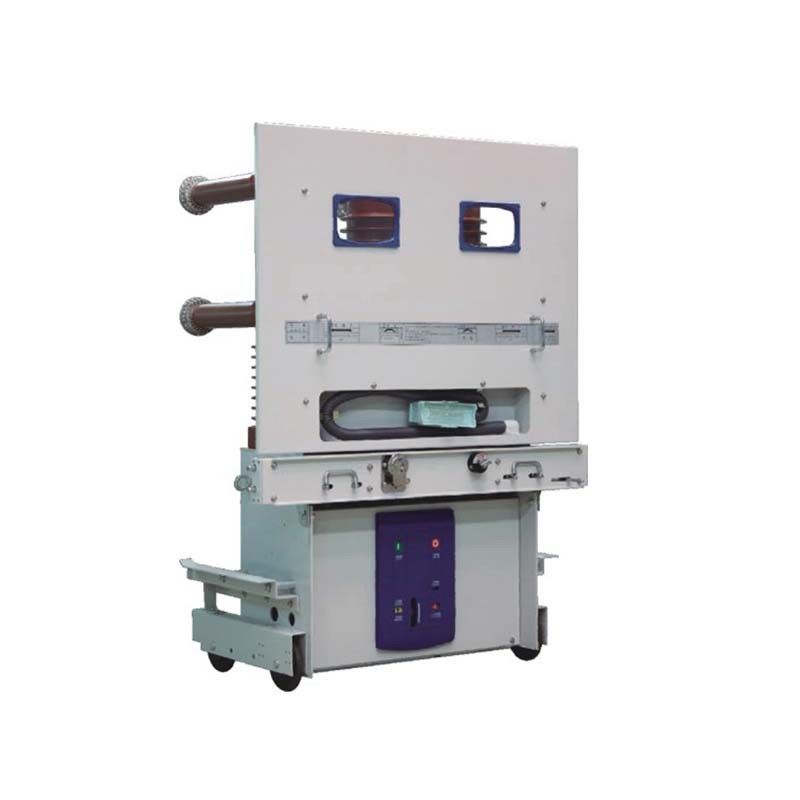

Wprowadzenie produktów
Cechy struktury
1. Niezawodny modułowy mechanizm sprężynowy: mechanizm sprężynowy ma układ góra-dół, który ma funkcję ręcznego magazynowania energii i magazynowania energii elektrycznej;Mały rozmiar, dobra ogólna sztywność i wydajność
2. Konstrukcja rękawa (VS1-40.5): Próżniowa komora gaśnicza obwodu głównego znajduje się wewnątrz zamkniętego bębna izolacyjnego, materiałem bębna izolacyjnego jest żywica epoksydowa o niezawodnych właściwościach mechanicznych i elektrycznych.Dzięki zaawansowanemu procesowi formowania APG bęben izolacyjny pełni rolę wsparcia i międzyfazowego oraz względnego efektu izolacyjnego

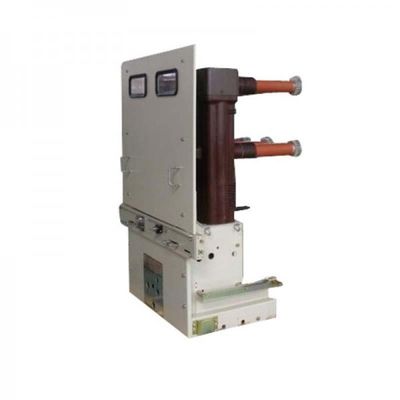

3. Zamknięta konstrukcja słupa (VS1-40.5E): Obwód przewodzący przyjmuje stały biegun hermetyzacyjny; Używając zaawansowanego formowania procesowego APG, umieść przerywacz próżni i inne części (dla obwodu pierwotnego) w postaci stałej zahermetyzowanej materiałem epoksydowym, wykonaj moduł obwodu głównego.Dzięki konstrukcji z podwójną osłoną wewnętrzną i zewnętrzną słup ma takie cechy, jak duża odległość upływu, wysoka wytrzymałość mechaniczna, wysoka dokładność części, mniej części, brak dodatkowych regulacji i mała docierana powierzchnia
4. Standardowy moduł funkcyjny on-off: Mechanizm sprężynowy o konstrukcji modułowej, który zawiera dwa moduły funkcjonalne: zamykanie i otwieranie;Charakteryzuje się wygodną konserwacją, szybką wymianą i krótkim czasem konserwacji;Brak ponownej regulacji całego mechanizmu wykonawczego wyłącznika po wymianie modułu zamykającego i wyłączającego, co może ograniczyć prace konserwacyjne
5. Lepsza wymienność i adaptowalność wózków ręcznych, rozmiar instalacji i ZN85, VD4 i inne produkty;Silna zdolność łamania, długa żywotność
Normalny stan serwisowy
|
Wysokość |
≤1000m |
|
|
Temperatura otoczenia |
Maks |
+ 40 ℃ |
|
Min |
-15 ℃ |
|
|
Wilgotność otoczenia: Maksymalna średnia wilgotność |
24 godziny ≤95% |
|
|
1 miesiąc ≤90% |
||
|
Maksymalne ciśnienie pary wodnej |
24 godziny ≤2,2 kPa |
|
|
1 miesiąc ≤1,8 kPa |
||
Otaczające powietrze nie jest zanieczyszczone pyłem, dymem, korozyjnymi lub palnymi gazami, parami lub smogiem
Parametry techniczne VS1-40.5 / E
|
Nie. |
Pozycja |
Jednostka |
Parametr |
|
1 |
Napięcie znamionowe |
KV |
40.5 |
|
2 |
Częstotliwość znamionowa |
Hz |
50 |
|
3 |
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej / 1 min |
KV |
95 |
|
4 |
Znamionowe napięcie wytrzymywane na impuls piorunowy |
KV |
185 |
|
5 |
Prąd znamionowy |
ZA |
630 1250 1600 2000 2500 |
|
6 |
Znamionowy prąd zwarciowy wyłączalny |
KA |
20 25 31,5 |
|
7 |
Znamionowy prąd krótkotrwały wytrzymywany |
KA |
20 25 31,5 |
|
8 |
Znamionowy prąd znakowania zwarcia |
KA |
5063 80 |
|
9 |
Znamionowa wartość szczytowa prądu wytrzymywanego |
KA |
5063 80 |
|
10 |
Znamionowy czas trwania zwarcia |
s |
4 |
|
11 |
Znamionowa sekwencja robocza |
O-0,3 s-CO-180 s-CO |
|
