Szczegóły Produktu:
|
| Napięcie znamionowe: | 40,5 KV | Ocena prądu: | 630/1250/1600/2000 / 2500A |
|---|---|---|---|
| Częstotliwość oceny: | 50 Hz | Standerds: | CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Dostępny | ||
| High Light: | Wewnętrzny wyłącznik VCB 20KA,wewnętrzny wyłącznik automatyczny VCB,wyłącznik automatyczny VCB 20KA |
||

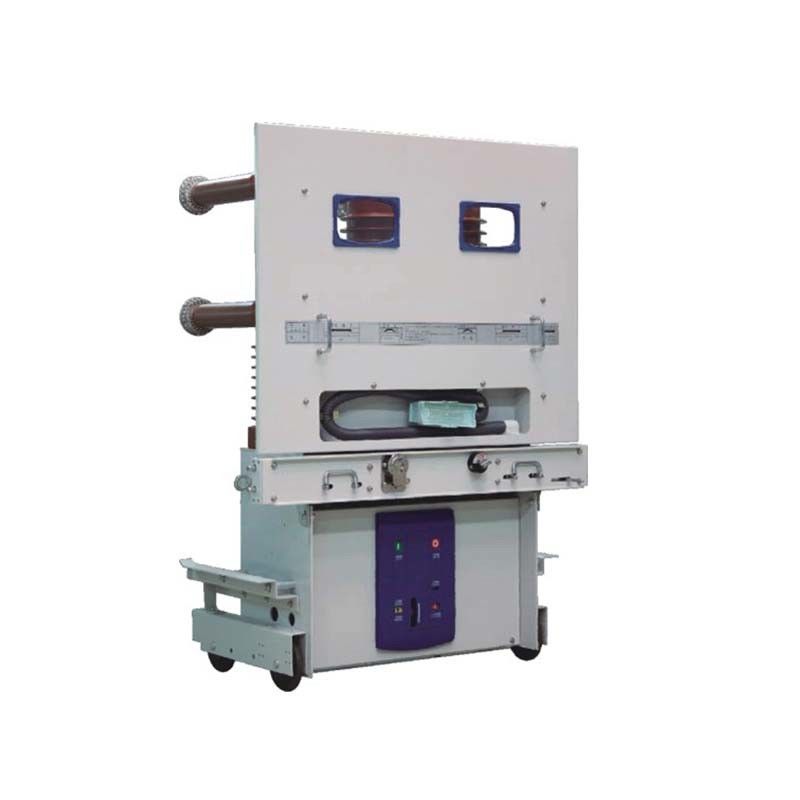

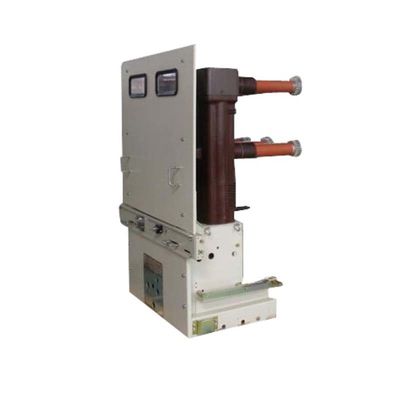

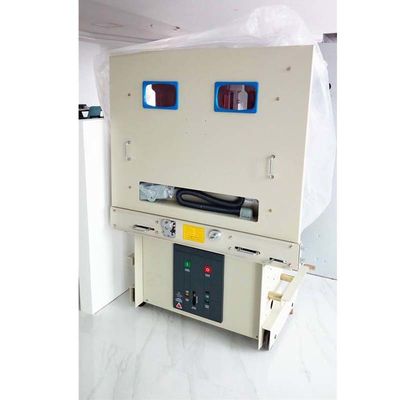

Wewnętrzna tuleja VCB lub wbudowany słup 12-40,5KV, trójfazowe 50 Hz 400 / 630A, AC / DC 110/220 V CCC, ISO9001, CE, CB, IEC60898
Wprowadzenie produktów
Cechy struktury
1. Niezawodny modułowy mechanizm sprężynowy: mechanizm sprężynowy jest rozmieszczony w układzie góra-dół, który ma funkcję ręcznego magazynowania energii i magazynowania energii elektrycznej;Mały rozmiar, dobra ogólna sztywność i wydajność
2. Konstrukcja rękawa (VS1-40.5): Próżniowa komora gaszenia obwodu głównego znajduje się wewnątrz zamkniętego bębna izolacyjnego;Materiałem bębna izolacyjnego jest żywica epoksydowa o niezawodnych właściwościach mechanicznych i elektrycznych.Wykorzystując zaawansowany proces formowania APG, bęben izolacyjny pełni rolę wsparcia i międzyfazowego oraz względnego efektu izolacyjnego
3. Zamknięta konstrukcja słupa (VS1-40.5E): Obwód przewodzący przyjmuje stały biegun hermetyzacyjny;Korzystając z zaawansowanego procesu formowania APG, umieść przerywacz próżni i inne części (dla obwodu pierwotnego) w postaci stałej zahermetyzowanej materiałem epoksydowym, wykonaj główny moduł obwodu.Dzięki konstrukcji z podwójną osłoną wewnętrzną i zewnętrzną słup ma takie cechy, jak duża odległość upływu, wysoka wytrzymałość mechaniczna, wysoka dokładność części, mniej części, brak dodatkowych regulacji i mała docierana powierzchnia
4. Standardowy moduł funkcyjny on-off: Mechanizm sprężynowy o konstrukcji modułowej, który zawiera dwa moduły funkcjonalne: zamykanie i otwieranie;Charakteryzuje się wygodną konserwacją, szybką wymianą i krótkim czasem konserwacji;Brak ponownej regulacji całego mechanizmu wykonawczego wyłącznika po wymianie modułu zamykająco-wyłączającego, co może ograniczyć prace konserwacyjne
5. Lepsza wymienność i adaptowalność wózków ręcznych, rozmiar instalacji i ZN85, VD4 i inne produkty;Silna zdolność łamania, długa żywotność
Normalny stan serwisowy
| Wysokość | ≤1000m | |
| Temperatura otoczenia | Maks | + 40 ℃ |
| Min | -15 ℃ | |
|
Wilgotność otoczenia: Maksymalna średnia wilgotność |
24 godziny ≤95% | |
| 1 miesiąc ≤90% | ||
| Maksymalne ciśnienie pary wodnej | 24 godziny ≤2,2 kPa | |
| 1 miesiąc ≤1,8 kPa | ||
Otaczające powietrze nie jest zanieczyszczone pyłem, dymem, korozyjnymi lub palnymi gazami, parami lub smogiem
Parametry techniczne VS1-40.5 / E
| Nie. | Pozycja | Jednostka | Parametr |
| 1 | Napięcie znamionowe | KV | 40.5 |
| 2 | Częstotliwość znamionowa | Hz | 50 |
| 3 | Znamionowe napięcie wytrzymywane o częstotliwości sieciowej / 1 min | KV | 95 |
| 4 | Znamionowe napięcie udarowe piorunowe wytrzymywane | KV | 185 |
| 5 | Prąd znamionowy | ZA | 630 1250 1600 2000 2500 |
| 6 | Znamionowy prąd zwarciowy wyłączalny | KA | 20 25 31,5 |
| 7 | Znamionowy prąd krótkotrwały wytrzymywany | KA | 20 25 31,5 |
| 8 | Znamionowy prąd znakowania zwarcia | KA | 50 63 80, |
| 9 | Znamionowa wartość szczytowa wytrzymywanego prądu | KA | 50 63 80, |
| 10 | Znamionowy czas trwania zwarcia | s | 4 |
| 11 | Znamionowa sekwencja robocza | O-0,3 s-CO-180 s-CO | |
| 12 | Czas zerwania | SM | ≤80 |
| 13 | Wytrzymałość mechaniczna | czasy | 10000 |
| 14 | Znamionowy prąd wyłączalny pojedynczego zespołu kondensatorów | ZA | 400/630 |
| 15 | Znamionowe czasy wyłączania prądu zwarciowego | czasy | 30 |
| 16 | Rozmiar (długość * szerokość * wysokość) | mm | 1246 * 1700 * 905 |
| 17 | Znamionowe napięcie silnika zasobnika energii | V | AC110 / 220, DC110 / 220 |
| 18 | Waga | Kg | 466 |
Parametry właściwości mechanicznych
| Nie. | Pozycja | Jednostka | Parametr |
| 1 | Odstęp między otwartymi kontaktami | mm | 18 ± 2 |
| 2 | Ponad udar | 3,5 ~ 4 | |
| 3 | Znamionowa moc silnika zasobnika energii | W. | 230 |
| 4 | Czas magazynowania energii | s | ≤15 |
| 5 | Czas odskoku zamknięcia styku |
SM |
≤3 |
| 6 | Brak jednoczesności 3-fazowego otwierania i zamykania | ≤2 | |
| 7 | Czas zerwania | ≤70 | |
| 8 | Znajduję czas | ≤90 | |
| 9 | Odbicie hamulca hamowania | m | ≤3 |
| 10 | Średnia prędkość hamowania | SM | 1,7 ± 0,3 |
| 11 | Średnia prędkość robienia | 0,7 ± 0,3 |
