Szczegóły Produktu:
|
| Materiał: | Metalclad | kolor: | Szary |
|---|---|---|---|
| Napięcie: | 3,6 ~ 24kV | częstotliwość: | 50 / 60Hz |
| OEM / ODM: | Zapytanie przez e-mail | Fabryka: | KNKONG |
| High Light: | Wysuwany przełącznik średniego napięcia,przełącznik średniego napięcia KYN28A-12,KYN28A-12 metalowa rozdzielnica |
||

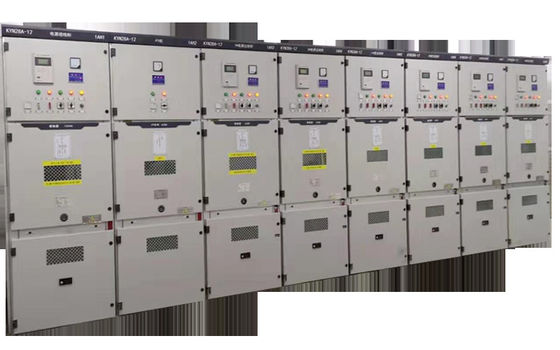

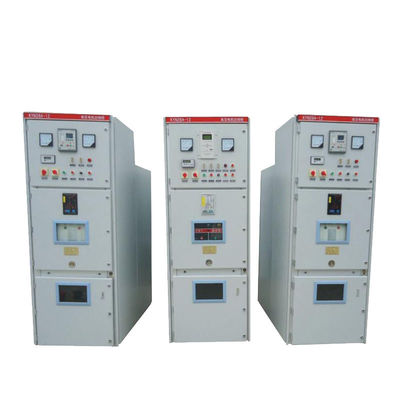

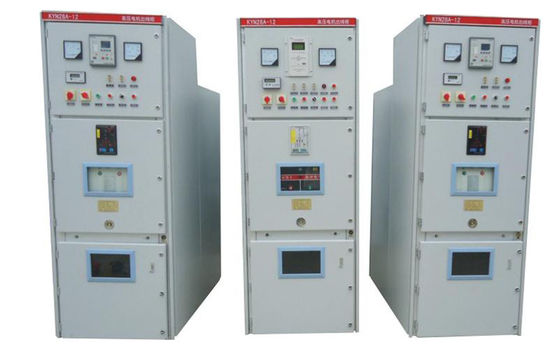

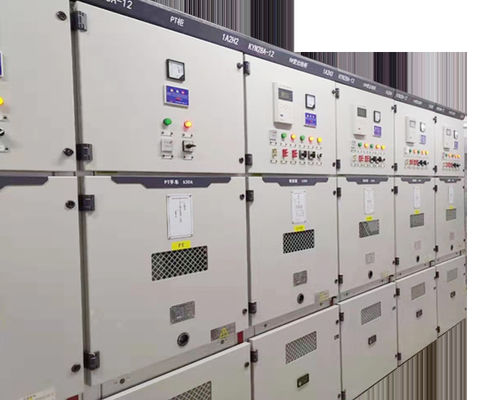

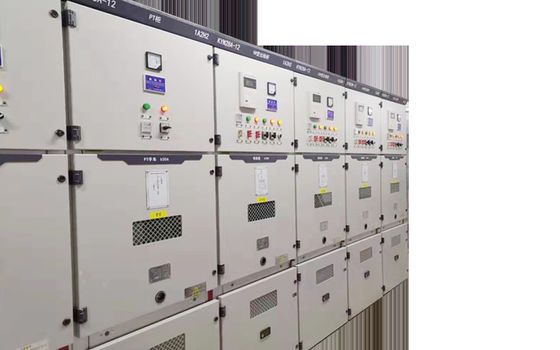

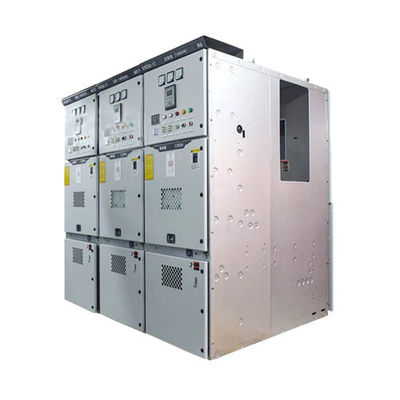

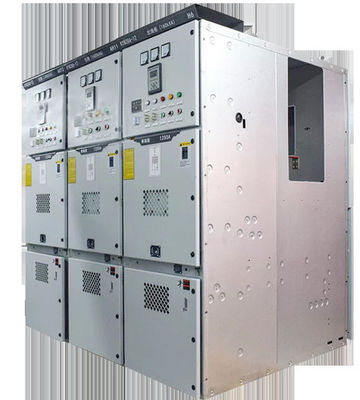

Wysuwany przełącznik średniego napięcia KYN28A-12 Metalowa rozdzielnica platerowana
KYN28A-12 w obudowie z metalową obudową, wysuwna, standardowa rozdzielnica średniego napięcia IEC
Generał
Rozdzielnica wewnętrzna w obudowie metalowej KYN28 jest kompletnym urządzeniem do dystrybucji energii dla systemu 3-fazowego AC50 / 60Hz, 3-fazowego 3,6 ~ 24kV, z jedną magistralą i jedną magistralą.Służy głównie do przesyłu mocy średnich / małych generatorów w elektrowniach;odbiór, przesył energii do podstacji w systemie dystrybucji i elektroenergetyki fabryk, kopalni i przedsiębiorstw oraz rozruch dużego silnika wysokiego napięcia itp. w celu sterowania, ochrony i monitorowania systemu.Rozdzielnica spełnia wymagania normy IEC, GB3906-91 Poza tym, że może być używana z wyłącznikiem próżniowym klasy domowej VS1, może być również używana z VD4 firmy ABB, 3AH5 firmy Siemens ZN65A, VB2 firmy GE itp. urządzenie dystrybucyjne o dobrej wydajności.
W celu spełnienia wymagań dotyczących montażu naściennego i obsługi od przodu rozdzielnica wyposażona jest w specjalny przekładnik prądowy, dzięki czemu operator może go konserwować i sprawdzać przed szafą.
Środowisko usługowe
1. Temperatura powietrza: -25 ℃ ~ + 40 ℃
2. Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
3. Wysokość: ≤ 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
W pełni przetestowany
Rozdzielnica przeszła wszystkie testy wymagane przez międzynarodowe normy (IEC).Każda rozdzielnica przed dostawą jest poddawana rutynowym testom w fabryce.Testy te mają na celu sprawdzenie działania rozdzielnicy w oparciu o specyficzne właściwości każdej instalacji.
Dane techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||
| 1 | Napięcie znamionowe | kV | 3,6 ~ 24 | ||
| 2 | Częstotliwość znamionowa | Hz | 50/60 | ||
| 3 | Prąd znamionowy | ZA | 630,1250,1600,2000,2500,3150,4000 | ||
| 4 | Odgałęzienie Prąd znamionowy | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Główna szyna zbiorcza Prąd znamionowy | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
1 min Częstotliwość zasilania wytrzymać napięcie |
mokry | KV | 38 | 50/60 |
| suchy | 48 | 60/65 | |||
| 7 | Udar piorunowy wytrzymuje napięcie | kV | 75 | 95/125 | |
| 8 | Znamionowy prąd wyłączalny zwarciowy (szczyt) | KA | 40/50/63/80/100 | ||
| 9 | Prąd krótkotrwały wytrzymywany (4 s) | 20/25 / 31,5 / 40 | |||
| 10 | Rodzaj ochrony | IP4X dla obudowy | |||
Klient powinien podać do zamówienia następujące informacje:
1. Schemat połączeń pętli obwodu głównego i specjalne wymagania techniczne;
2. Plan rozmieszczenia instalacji tablicy rozdzielczej;
3. Specyfikacja elementów wewnątrz tablicy rozdzielczej oraz schemat obwodu pomocniczego i obwodu sterującego.
4. Inne dokumenty pisemne, które są szczególnie wymagane.
5. SLD (rysowanie pojedynczych linii)
Knkong Electric dostarcza rozdzielnice 11KV zgodnie z wymaganiami klienta, prześlij nam SLD, a następnie możemy je wdrożyć w 100%. 11KV to nasze najlepiej sprzedające się produkty międzynarodowe, z niezależnie opracowanym chińskim wyłącznikiem próżniowym VS1, który pozwala nam konkurować z europejskimi produktami rynek międzynarodowy.
