Szczegóły Produktu:
|
| Imię: | Wskaźnik awarii napowietrznej | Model: | Wskaźnik awarii typu JYL-KK |
|---|---|---|---|
| Napięcie znamionowe: | 6-35kv | Tryb pracy: | Automatyczny |
| High Light: | Wskaźnik usterki napowietrznej 35 kV,wskaźnik usterki napowietrznej 6 kV,wskaźnik usterki linii napowietrznej |
||

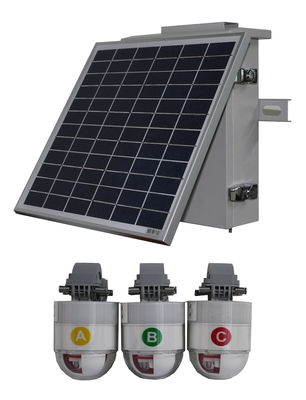

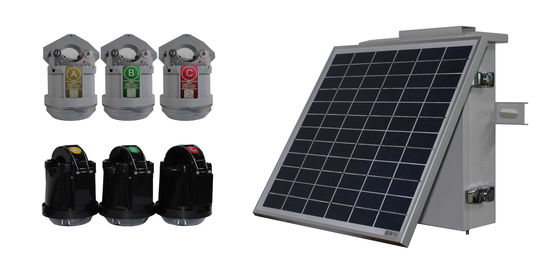

JYL-KK Typ 6-35kV Napowietrzny wskaźnik usterki
Wprowadzenie produktów
Sprzęt do monitorowania online szafy sieciowej pierścieniowej nadaje się głównie do transformacji automatyzacji tradycyjnej szafy sieciowej pierścieniowej i rozdzielnicy.Realizując dwie funkcje zdalne (zdalna sygnalizacja, telemetria) jednocześnie wykryć i zlokalizować miejsce zwarcia i zwarcia doziemnego, skrócić czas i zasięg zaniku zasilania.Jest ważna nie tylko dla poprawy niezawodności zasilania, ale także niezbędna technologia do budowy inteligentnej sieci.
Zalety
Próbkowanie algorytmu syntezy prądu o zerowej sekwencji, anulowanie tradycyjnego projektu transformatora o zerowej sekwencji, syntetyzowanie prądu o zerowej sekwencji poprzez wykrywanie kolejności faz w celu identyfikacji jednofazowego zwarcia doziemnego i skuteczne rozwiązanie sytuacji, w której instalacja nie jest wygodna transformator o zerowej sekwencji;
5A z własnym zasilaniem, jednostka akwizycji wykorzystuje materiał CT o wysokiej przenikalności magnetycznej, w połączeniu z konstrukcją systemu o małej mocy, aby zapewnić, że prąd pierwotny 5A osiągnie pełną funkcjonalność bez baterii, poprawiając niezawodność;
Zamiast korzystać z tradycyjnego schematu jednorazowego zasilania bateryjnego, przyjęto trójpoziomową architekturę zasilania przekładników prądowych, superkondensatorów i jednorazowych baterii litowych, aby zagwarantować niezawodne działanie sprzętu;
Elektroniczny przekładnik prądowy do wykrywania prądu i uziemienia pola elektrycznego, ma dużą liniowość danych testowych i nie ma na niego wpływu średnica drutu, co gwarantuje dokładność testu;

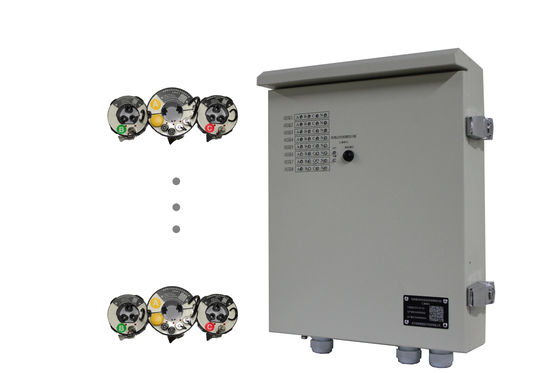

Jednostka zbiorcza sygnalizuje awarie lokalnie i centralnie, eliminując potrzebę instalowania paneli wyświetlaczy w każdym odstępie czasu;
CT otwierający energię jest wykonany z materiałów antykorozyjnych i antykorozyjnych, uzupełnionych procesem cięcia na wysokim poziomie, aby zapewnić, że środowisko zewnętrzne zapewnia wystarczającą moc dla sprzętu;
Zarówno jednostka zbierająca, jak i jednostka akwizycji mogą być sterowane zdalnie i bezprzewodowo.
Parametr techniczny
| Pozycja | Parametr | |
|
Aplikacje |
Napięcie | 6 ~ 35kV |
| Metoda neutralnego uziemienia | Dostępne są różne metody uziemienia | |
| Typ okablowania | Izolacja napowietrzna i nieizolowane przewody 35mm² ～ 300mm² | |
|
Zasilanie jednostki zbierającej |
Główne zasilanie | PT / CT |
| Zasilanie awaryjne |
Akumulator: w zależności od potrzeby, bateria litowo-żelazowo-fosforanowa lub kwasowo-ołowiowa bateria koloidalna. Cała konstrukcja sprzętu jest kompatybilna z obydwoma. |
|
|
Zasilanie jednostki akwizycyjnej |
Główne zasilanie | Linia z własnym zasilaniem (pełna funkcja 5 A) |
| Zasilanie awaryjne | Bateria litowa jednorazowego użytku 3,6 V, 8,5 Ah | |
| Czas działania baterii superkondensatora> 12 godzin | ||
| Statyczne rozpraszanie mocy | Jednostka przejęcia | ≤40uA |
| Jednostka zbiorcza | ≤0,2VA | |
| Dokładność telemetrii | obecny |
0 ~ 200A, dokładność pomiaru: ± 2A 200A ～ 600A, dokładność pomiaru: ± 1% |
| Częstotliwość próbkowania | 4096 Hz | |
| Wykrywanie uszkodzeń | Rozpoznawalny typ usterki | Zwarcie między fazami, różne uziemienia jednofazowe |
| Błędy chwilowe i trwałe | ||
| Minimalny czas rozpoznania | 0,2 s | |
|
Wskazanie stanu linii |
Wskazanie | Jasna dioda LED |
| Czas migania po awarii | ＞ 2000 godz | |
| Metoda resetowania błędu | Czasowy automatyczny reset można ustawić w zakresie od 1 do 48 godzin | |
| Automatyczne resetowanie po włączeniu i zdalne resetowanie ręczne | ||
|
Komunikacja lokalna |
Pasmo częstotliwości | 430 ～ 480 MHz |
| Medium komunikacyjne | Plastikowe włókno światłowodowe | |
| Odległość komunikacyjna | ＞ 20m | |
| Właściwości mechaniczne | Waga | ＜ 2kg |
| Poziom ochrony | Jednostka zbiorcza IPX7 ； Jednostka zbiorcza IPX5 | |
| Środowisko pracy | Temperatura | -40 ℃ ～ 70 ℃ 10% ~ |
| Wilgotność | 100% | |
| Żywotność | Operacyjny | ＞ 8 lat |
| Czas bezawaryjny (średni) |
MTBF≥70000h |
|
