Szczegóły Produktu:
|
| Rodzaj: | Wyłącznik próżniowy | Napięcie: | 12KV |
|---|---|---|---|
| Liczba faz: | 3) | częstotliwość: | 50 / 60Hz |
| OEM / ODM: | Zapytanie przez e-mail | Fabryka: | KNKONG |
| High Light: | Wyłącznik AC60Hz VCB,rozdzielnica VCB Wyłącznik,trójfazowa rozdzielnica VCB |
||

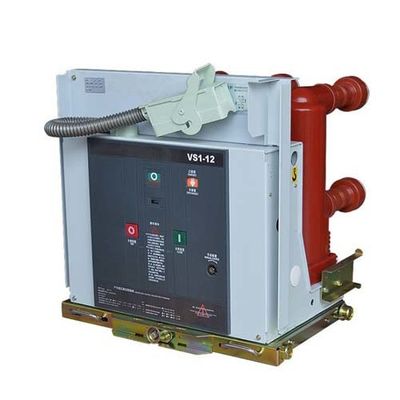

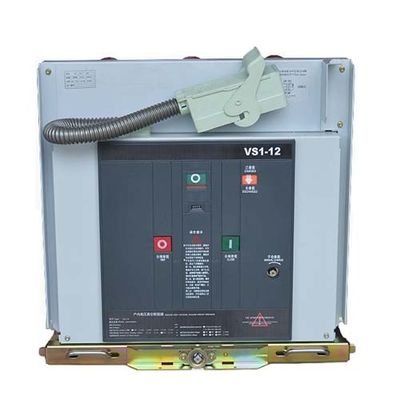

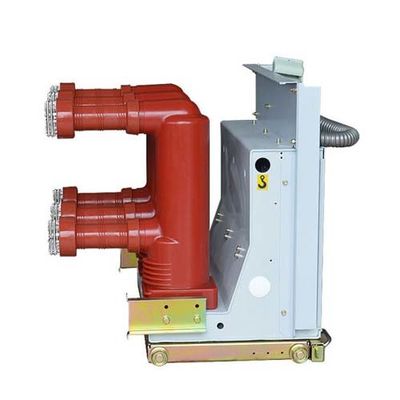

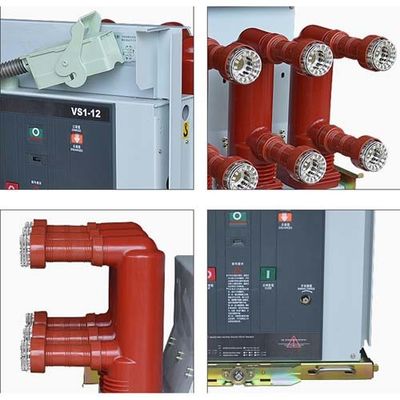

Trójfazowy wyłącznik automatyczny VCB rozdzielnicy AC60Hz
Wprowadzenie produktów

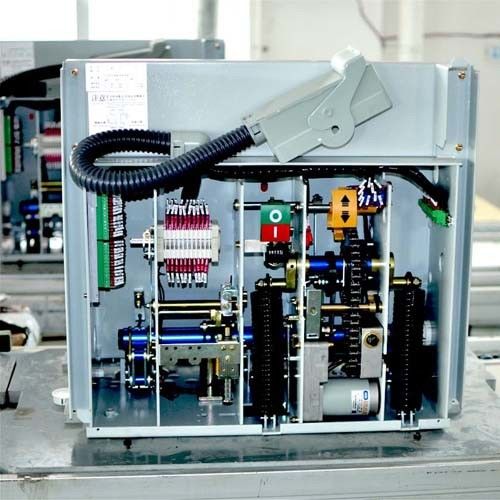

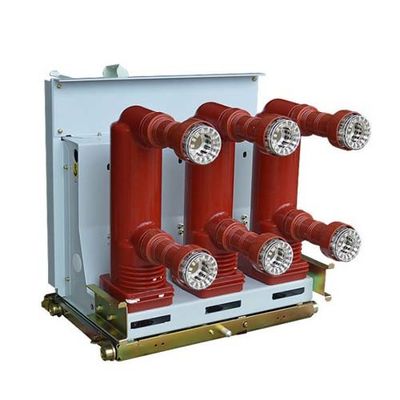

Wbudowany słupek serii VS1.Wyłączniki próżniowe mają zastosowanie w rozdzielnicach wnętrzowych trójfazowych AC 50 Hz o napięciu 12 kV i mogą służyć jako jednostki zabezpieczające i sterujące dla urządzeń podstacji transformatorowych w zakładach przemysłowych i górniczych.Dzięki modułowej i niezależnej konstrukcji ramowej dla ich sprężynowych mechanizmów napędowych, wyłączniki serii VS1 mogą współpracować z rozdzielnicami pośrednimi i stałymi KYN28.Te wyłączniki instalacyjne podlegają zarówno stałej instalacji, jak i montażu z wózkiem jako wózkiem ręcznym
Normalny stan serwisowy
| Wysokość | ≤1000m | |
| Temperatura otoczenia | Maks | + 40 ℃ |
| Min | -15 ℃ | |
|
Wilgotność otoczenia: Maksymalna średnia wilgotność |
24 godziny ≤95% | |
| 1 miesiąc ≤90% | ||
| Maksymalne ciśnienie pary wodnej | 24 godziny ≤2,2 kPa | |
| 1 miesiąc ≤1,8 kPa | ||
Promieniowanie słoneczne jest znikome.Wibracje z zewnątrz rozdzielnic i sterownic są pomijalne.Otaczające powietrze nie jest zanieczyszczone pyłem, dymem, korozyjnymi lub palnymi gazami, parami lub smogiem
VS1 Parametry techniczne
| Nie. | Pozycja | Jednostka | Parametr | ||||||
| 1 | Napięcie znamionowe | KV | 12/24 | ||||||
| 2 | Częstotliwość znamionowa | Hz | 50 | ||||||
| 3 |
Znamionowy poziom izolacji |
1 min wytrzymywane napięcie o częstotliwości sieciowej (rms) |
KV |
42 (międzyfazowe, międzyfazowe) 48 (w poprzek odcinka izolacyjnego) |
|||||
| Napięcie wytrzymywane na impuls świetlny (szczyt) |
75 (międzyfazowe, międzyfazowe) 85 (w poprzek odcinka izolacyjnego) |
||||||||
|
4 |
Prąd znamionowy |
ZA |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Znamionowy prąd zwarciowy wyłączalny |
KA |
20 | 25 | 31.5 | 40 | |||
| 6 | Znamionowy prąd krótkotrwały wytrzymywany | 20 | 25 | 31.5 | 40 | ||||
| 7 | Znamionowy prąd znakowania zwarcia | 50 | 63 | 80 | 100 | ||||
| 8 | Znamionowy prąd szczytowy wytrzymywany | 50 | 63 | 80 | 100 | ||||
| 9 | Znamionowy czas trwania zwarcia | s | 4 | ||||||
| 10 | Znamionowa sekwencja robocza | O-0,3 s O / C-180 s-O / C | |||||||
| O-180s-O / C-180s-O / C (40KA) | |||||||||
| 11 | Czasy wyłączania znamionowego prądu zwarciowego | Czasy | 30/20 razy (40KA) | ||||||
| 12 | Wytrzymałość mechaniczna | Ops | 20000 | ||||||
| 13 | Znamionowy prąd wyłączalny pojedynczego zespołu kondensatorów |
ZA |
630 | ||||||
| 14 | Znamionowy prąd wyłączający baterię kondensatorów | 400 | |||||||
| 15 | Prąd wyłączalny z podwójnym uziemieniem | 27.4 | |||||||
| 16 | Dopuszczalna maksymalna erozja kontaktu |
mm |
3 | ||||||
| 17 | Odstęp między otwartymi kontaktami | 10 ± 1 | |||||||
| 18 | Ponad udar | 3,5 ± 0,5 | |||||||
| 19 | Brak jednoczesności 3-fazowego otwierania i zamykania |
SM
|
≤2 | ||||||
| 20 | Czas odskoku zamknięcia styku | ≤2 | |||||||
| 21 | Średnia prędkość hamowania (natychmiastowe zrywanie 6 mm) |
SM
|
1,1 ± 0,2 | ||||||
| 22 | Średnia prędkość robienia | 0,8 ± 0,2 | |||||||
| 23 | Znajduję czas |
SM
|
≤100 | ||||||
| 24 | Czas zerwania | ≤50 | |||||||
|
25 |
Rezystancja obwodu głównego każdej fazy |
μΩ |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A ~ 2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Amplituda odbicia zerwania kontaktu | mm | ≤2 | ||||||
|
27 |
Znamionowe napięcie robocze | Znamionowe napięcie robocze (V) AC / DC |
V |
24 * | 110 | 220 | |||
| Zakres normalnego napięcia pracy | Otwieranie: 65% -120% napięcia znamionowego, w przypadku, gdy napięcie jest niższe niż 30% napięcia znamionowego, otwieranie jest niedozwolone | ||||||||
| 28 | Znamionowe napięcie silnika zasobnika energii | V | AC110 / 220, DC110 / 220 | ||||||
| 29 | Czas magazynowania energii | s | ≤15 | ||||||
