Generał

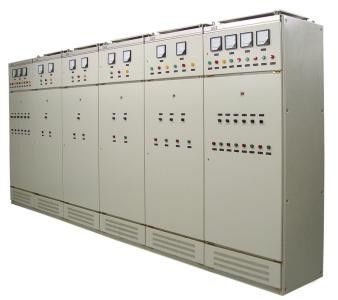

Rozdzielnica typu GGD znajduje zastosowanie w układach rozdzielczych elektrowni, podstacji, elektrowni, fabryk i kopalń itp., jako AC 50-60Hz, oraz obcy prąd roboczy do 3150 odbiorców, jako konwersja mocy, rozdział i sterowanie mocą, sprzęt oświetleniowy i dystrybucyjny.
Środowisko pracy
1. Temperatura otoczenia nie jest wyższa niż +40 ℃ i nie niższa niż -5 ℃.
2. Gdy produkt jest zainstalowany i używany, wysokość miejsca użytkowania nie powinna przekraczać 2000M.
3. Wilgotność względna otaczającego powietrza nie przekracza 90% (+25 ℃).
4. Sprzęt powinien być zainstalowany w miejscu bez silnych wibracji i uderzeń oraz w miejscu, w którym elementy elektryczne nie są skorodowane.
5. Wilgotność względna otaczającego powietrza nie przekracza 5%, gdy maksymalna temperatura wynosi 40 stopni, a dopuszczalna jest wyższa temperatura względna przy niższej temperaturze, co należy wziąć pod uwagę ze względu na
Zmiany temperatury mogą czasami powodować efekt kondensacji
6. Gdy użytkownik ma specjalne wymagania, można to rozwiązać poprzez konsultację z producentem
Główne cechy
1. W zależności od przeznaczenia dzieli się na: szafę odbiorczą, szafę przyłączeniową szyn zbiorczych, szafę zasilającą, szafę sterowniczą silnika, szafę kompensacji mocy biernej, szafę rozdzielczą zasilania oświetlenia.
2. Struktura szafki:
(1) Rama szafy jest częściowo spawana i montowana z formowanej na zimno stali 8MF.Rama posiada otwory montażowe rozmieszczone według modułów E=20mm i E=100mm, co zwiększa uniwersalność montażu produktu.
(2) Zacisk szynowy typu ZMJ, termoformowany z materiału PPO o wysokiej ognioodporności, ma budowę modułową o wysokiej wytrzymałości mechanicznej i izolacji.
(3) Szafy o szerokości 1000 mm i 1200 mm przyjmują symetryczną dwudrzwiową konstrukcję z przodu, a szafy o szerokości 600 mm i 800 mm przyjmują całą strukturę drzwi.Tył szafki przyjmuje symetryczną konstrukcję dwudrzwiową.Konstrukcja szafy nie jest montowana przy ścianie.
(4) Drzwi szafy są połączone z ramą za pomocą ocynkowanego zawiasu wału, który jest wygodny do montażu i demontażu.Na składanej krawędzi drzwi znajdują się gumowe wstawki.
(5) Uziemiająca konstrukcja śruby radełkowanej jest stosowana między częściami instalacyjnymi w szafie a ramą, tworząc kompletny obwód ochronny uziemienia.
(6) Górną pokrywę korpusu szafy można w razie potrzeby zdjąć, aby ułatwić montaż i regulację szyny głównej.
Inne funkcje
Duża zdolność adaptacji, szeroki wybór głównych komponentów, wiele produktów marek krajowych i importowanych jest odpowiednich dla wszystkich grup wiekowych
W wyniku dobrej instalacji, gdy niektóre specyficzne produkty mogą zostać przyjęte, ze względu na monit instalacji typu GGD, instalacja nie będzie spowodowana pewnymi rodzajami zmian lub aktualizacji.
Zastosuj uniwersalną standardową konstrukcję, z otworami montażowymi formy, uniwersalnymi współczynnikami itp.
Zgodnie z wymaganiami projektowymi produktów przemysłowych, dla korpusu szafki i podzielonego rozmiaru każdej części przyjęto metodę złotego podziału, aby cała szafka była piękna i świeża.
Szafa GGD została zaprojektowana z pełnym uwzględnieniem problemu dyspersji w korpusie szafy.Duża liczba szczelin dyspergujących w korpusie szafy jest krótkotrwała.Gdy elementy elektryczne są gorące, zamrażarka zabierze je i wyjdzie przez otwór w górnym końcu, a wiatr będzie nadal.Szczelina na dolnym końcu uzupełnia szafkę, dzięki czemu uszczelniony korpus stanowi naturalny kanał wentylacyjny od dołu do góry, tworząc rozproszony rozkład
Panel szafki wykorzystuje technologię natryskiwania tworzyw sztucznych, która ma dużą siłę przetwarzania i dobre wyczucie dłoni.Szafka ma matowy odcień, aby uniknąć efektu oślepiania.Personel dyżurny tworzy bardziej komfortowe środowisko wizualne.
Zamontuj górną pokrywę szafki w razie potrzeby, dostosuj ładowanie i rozładowywanie lokalnego autobusu, a czterostronny pierścień zabijający na górze szafy służy do podnoszenia i transportu
Stopień ochrony całej szafy to IP30, a użytkownicy mogą również wybierać między IP20-IP40, zgodnie z wymaganiami środowiska na miejscu
