Ogólny

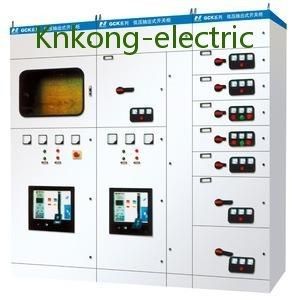

Chiny Knkong-electric produkuje panel przełączników typu GCK jest ulepszonym ekonomicznym typem MNS.W rzędzie pionowym nie ma plastikowych paneli funkcyjnych, a drzwi są stałe.
Po otwarciu drzwi szufladę można wysunąć.
G — struktura szafki;
C — typ rysunkowy;
K – centrum kontroli.
Funkcja
1. Głównym korpusem szafy rozdzielczej typu szufladowego GCK jest płyta stalowa, która jest umieszczona za pomocą płyt kątowych, połączonych śrubami i nie ma konstrukcji spawanej.Części modułowe.Szafa jest podzielona na trzy obszary izolacji: pomieszczenie szyn zbiorczych, pomieszczenie jednostki funkcjonalnej i pomieszczenie kablowe, co może skutecznie zapobiegać rozprzestrzenianiu się wypadków i ułatwiać konserwację pod napięciem.
2. Zespół funkcjonalny rozdzielnicy szufladowej GCK, po wyjęciu szuflady elementy zespołu są całkowicie odseparowane od przewodzącej szyny pionowej, a osprzęt elektryczny można bezpiecznie wymieniać i naprawiać.Wtyczka obwodu głównego i wtyczka obwodu pomocniczego jednostki funkcjonalnej charakteryzują się mocnym wkładaniem, równomierną siłą, zrównoważonym wkładaniem i wyjmowaniem itp., aby zapewnić niezawodne połączenie.
3. Pozioma szyna zbiorcza szafy rozdzielczej niskiego napięcia typu GCK jest zainstalowana na górze szafy.Jest to układ trójfazowy pięcioprzewodowy lub trójfazowy czteroprzewodowy.Specyfikacje są wybierane zgodnie z obliczonym obciążeniem lub określone przez użytkownika.
Środowisko pracy
1. Temperatura powietrza otoczenia nie powinna być wyższa niż +40 ℃, nie niższa niż -5 ℃, średnia temperatura w ciągu 24 godzin nie powinna być wyższa niż +35 ℃, jeśli ją przekroczy, należy ją obniżyć i działać zgodnie z rzeczywistymi sytuacja;
2. Użytkowanie w pomieszczeniach: wysokość miejsca użytkowania nie może przekraczać 2000m
3. Temperatura względna otaczającego powietrza nie powinna przekraczać 50%, gdy temperatura wynosi + 40 ℃.Większa temperatura względna jest dozwolona w niższej temperaturze, na przykład 90%, gdy temperatura wynosi +20 ℃.Należy wziąć pod uwagę, że kondensacja może wystąpić przypadkowo z powodu zmian temperatury.Wpływ narażenia;
4. Po zainstalowaniu urządzenia odchylenie od płaszczyzny pionowej nie przekracza 5°C, a cała grupa szaf jest stosunkowo płaska (zgodnie ze standardem GBJ232-82);
5. Urządzenie powinno być zainstalowane w miejscu, w którym nie występują silne wibracje i uderzenia oraz gdzie elementy elektryczne nie są skorodowane;
6. Jeśli użytkownik ma specjalne wymagania, można to rozwiązać poprzez konsultację z producentem.
