Szczegóły Produktu:
|
| Napięcie strony WN: | 10kV | Napięcie strony nn: | 400 V. |
|---|---|---|---|
| Pojemność: | 30–2500 kva | Rodzaj: | Olej |
| Fabryka: | KNKONG | OEM / ODM: | Zapytanie przez e-mail |
| Podkreślić: | 2500KVA Transformator z rdzeniem uzwojonym,w pełni uszczelniony transformator 2500KVA,Transformator z rdzeniem uzwojonym 10KV 400V |
||

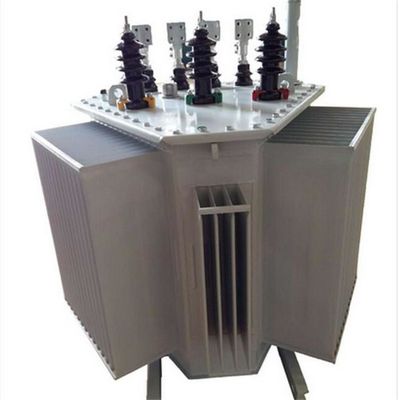

W pełni uszczelniony transformator z rdzeniem uzwojonym 2500KVA 10KV 400V
S14 M.RL Trójwymiarowy transformator mocy typu olejowego 10 / 0,4KV 2500KVA
Wprowadzenie produktów
Całkowicie uszczelniony trójfazowy trójfazowy transformator z rdzeniem uzwojonym S14-M.RL różni się od tradycyjnego płaskiego transformatora z rdzeniem laminowanym.Żelazny rdzeń składa się z trójfazowego jarzma kolumny ułożonego w trójwymiarowy trójkąt z pojedynczą ramą.Każda kolumna jest w sposób ciągły zwijana za pomocą wysokiej jakości walcowanej na zimno cienkiej taśmy ze stali krzemowej, a szerokość jest cięta w linii prostej lub po krzywej przez maszynę do cięcia CNC.Materiał taśmy jest nawijany na maszynę do nawijania rdzenia w celu utworzenia arkusza ramy łukowej o prawie okrągłym lub zagiętym łuku, a następnie poddawany jest wyżarzaniu próżniowemu wypełnionemu azotem w celu wyeliminowania naprężeń procesowych, zmiany orientacji sieci krystalicznej, zwiększenia przepuszczalności magnetycznej i poprawić wydajność elektromagnetyczną;Stosowane są wyłącznie cewki wysokiego i niskiego napięcia. Nawijarka jest nawijana bezpośrednio na papierową rurkę rdzenia żelaznego.Ogólna konstrukcja jest solidna i zwarta.Korpus jest izolowany górnymi i dolnymi jarzmami z żelaza i laminowanym drewnem.Śruba jest ciągnięta, aby dokręcić cewkę, aby była stabilna i niezawodna oraz może wytrzymać nagłe zwarcia.wpływ.
10KV-S13 (14) M.RL Oil Transformer główne dane techniczne
| Pojemność znamionowa (KVA) |
Wysoki Napięcie (KV) |
Stukający Zasięg |
Niska Napięcie (KV) |
Częstotliwość (Hz) |
Połączenie Symbol |
Brak utraty obciążenia (W) |
utrata obciążenia (W) |
Prąd bez obciążenia (%) |
Poziom hałasu (dB) |
Zwarcie impedancja (%) |
Grubość (mm) | Wymiary (mm) L * W * H |
Waga (kg) | |||
| S13-M.RL | S14-M.RL | S13-M.RL | S14-M.RL | |||||||||||||
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5% ± 2 x 2,5% |
0,4 | 50 | D.yn11 Y.yn0 |
80 | 80 | 630/600 | 505/480 | 0.3 | 48 | 4 | 400 | 820X740X1120 | 350 | |
| 50 | 100 | 100 | 910/870 | 730/695 | 0,25 | 48 | 400 | 860 X 760 X 1150 | 392 | |||||||
| 80 | 130 | 130 | 1310/1250 | 150/1000 | 0,22 | 49 | 400 | 930X840X1160 | 517 | |||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.21 | 49 | 400 | 940X860X1180 | 646 | |||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0,2 | 50 | 400 | 1140X960X1260 | 756 | |||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.19 | 50 | 400 | 1160X1000X1280 | 865 | |||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0.18 | 52 | 400 | 1180X1020X1300 | 994 | |||||||
| 250 | 290 | 290 | 3200/3050 | 2560/2440 | 0,17 | 52 | 400 | 1300X1120X1340 | 1183 | |||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.16 | 54 | 400 | 1330X1150X1350 | 1306 | |||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.16 | 54 | 550 | 1350X1180X1400 | 1563 | |||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0,15 | 56 | 550 | 1400X1250X1430 | 1875 | |||||||
| 630 | 570 | 570 | 6200 | 4960 | 0,15 | 56 | 4.5 | 550 | 1460X1290X1480 | 2312 | ||||||
| 800 | 700 | 700 | 7500 | 6000 | 0.14 | 58 | 550 | 1480X1420X1690 | 2551 | |||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.13 | 58 | 550 | 1750X1550X1850 | 2983 | |||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.12 | 60 | 550 | 1830X1660X2050 | 3479 | |||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.11 | 60 | 550 | 2000X1750X2200 | 4161 | |||||||
