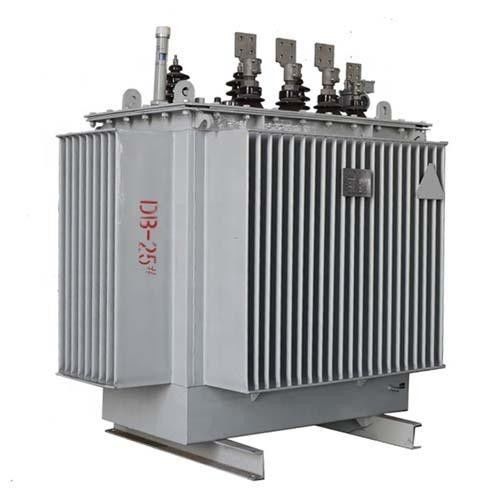

GB1094 Transformator zanurzony w oleju

Standardy produktów

GB1094.1-2013 Ogólne zasady dotyczące transformatorów mocy
GB1094.2-2013 Wzrost temperatury transformatora mocy
GB1094.3-2003 Poziom izolacji i test izolacji transformatorów mocy
GB1094.5-2008 Transformator mocy wytrzymuje zwarcie
PL / T1094.10-2003 Transformatory mocy - Część 10: Określanie poziomów dźwięku
GB / T25446-2010 Parametry techniczne i wymagania techniczne transformatora rozdzielczego ze stopu amorficznego zanurzonego w oleju

Warunki

1. Warunki normalnego środowiska: wysokość nie przekracza 1000 m;
2. Najwyższa temperatura otoczenia +40 ° C, najniższa -25 ° C;
3. Warunki dla środowisk specjalnych: wysokość powyżej 1000 m;
4. Najwyższa temperatura otoczenia +40 ° C, najniższa -45 ° C.(Szczegółowy opis przy zamówieniu);
5. Miejsce instalacji: brak gazu korozyjnego, brak widocznych zanieczyszczeń;
Uwaga: Zgodnie z ustalonymi warunkami, dostarczenie użytkownikom produktów na specjalnych warunkach użytkowania.

Cechy konstrukcyjne

Żelazny rdzeń:W materiale magnetycznym rdzenia żelaza zastosowano stop amorficzny, a ponieważ stop amorficzny nie ma struktury krystalicznej i ma miękką charakterystykę magnetyczną, obszar pętli histerezy jest bardzo wąski, namagnesowanie
moc jest mała, rezystywność elektryczna jest wysoka, a straty prądu wirowego są małe, więc wykorzystuje się straty bez obciążenia i prąd jałowy transformatora wykonanego z tego materiału.bardzo niski.Rdzeń składa się z czterech oddzielnych ramek w tej samej płaszczyźnie
aby utworzyć typ trójfazowej kolumny.Musi być wyżarzona i mieć spoinę krzyżową o przekroju prostokątnym.

Cewka:Oprócz stosowania uzwojeń niskiego napięcia (160 kVA lub mniej) z przewodami miedzianymi, ogólnie stosowana jest konstrukcja cylindryczna wykonana z folii miedzianej;Uzwojenia wysokiego napięcia wykorzystują wielowarstwową strukturę cylindryczną, aby zrównoważyć rozkład amperów uzwojenia i upływ strumienia magnetycznego.Uzwojenia wysokiego i niskiego napięcia są nawijane razem z urządzeniami do napinania drutu w celu utworzenia prostokątnych cewek, a cewki są zestalone przez prasowanie na gorąco i kształtowanie w celu zwiększenia wytrzymałości mechanicznej uzwojeń i odporności na zwarcie.

Zbiornik oleju:Przyjmuje piękną, całkowicie uszczelnioną i bezobsługową strukturę falistą.Dzięki zaawansowanej technologii produkcji zbiornika oleju poddawany jest ścisłej presji.
