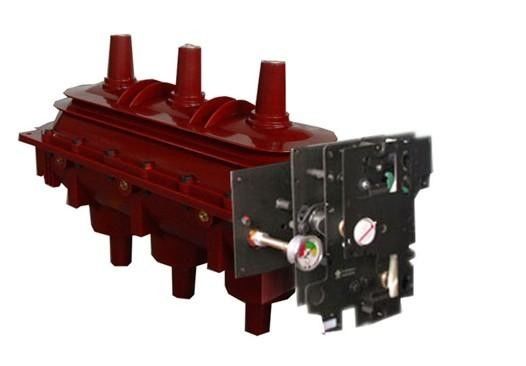

Sześciofluorek siarki Wyłącznik próżniowy GIS / RMU SF6

Rozłącznik sześciofluorku siarki SF6 do GIS / RMU

Wprowadzenie produktów

Wyłącznik z sześciofluorkiem siarki to bezolejowa rozdzielnica, która wykorzystuje gaz SF6 jako środek izolujący i środek do gaszenia łuku.Jego właściwości izolacyjne i właściwości gaszenia łuku są znacznie wyższe niż w przypadku wyłączników olejowych.Ze względu na wyższą cenę i niską odporność na gaz SF6 Zastosowanie, zarządzanie i działanie mają wysokie wymagania, więc zastosowanie w średnim napięciu (35, 10 kV) nie jest wystarczająco szerokie i jest używane głównie dla poziomów napięć powyżej 110 kV.



Struktura

Typ zbiornika: Wykorzystano zalety wyłącznika wielolejowego typu skrzynkowego.Wyłącznik i transformator są instalowane razem.Struktura jest zwarta, a odporność na trzęsienia ziemi i zanieczyszczenia są silne, ale seria jest słaba.Jednofazową budowę wyłącznika SF6 typu zbiornikowego LW-220 w Chinach pokazano na rysunku „Wyłącznik z sześciofluorkiem siarki”.Ten typ wyłącznika jest trójfazowym podzespołem.Jednofazowy składa się z podstawy, izolacyjnej przepustu porcelanowego, przekładnika prądowego i płaszcza wyposażonego w komorę gaszenia łuku jednokołowego.Każda faza jest wyposażona w mechanizm hydrauliczny i szafę sterowniczą, która może być obsługiwana indywidualnie i może być obsługiwana w trzech fazach za pomocą sterowania elektrycznego.W wyłączniku zastosowano dwukierunkową komorę gaszenia łukiem wzdłużnym.Podczas otwierania siłownik i styk ruchomy są napędzane w celu przemieszczania się przez mechanizm przekładni skrzyni ramienia.Komora gaszenia łuku jest wypełniona gazem SF6 o ciśnieniu znamionowym 6 manometrów (20 ° C).
