Szczegóły Produktu:
|
| Napięcie znamionowe: | 12KV | Ocena prądu: | 630A 1250A |
|---|---|---|---|
| Częstotliwość oceny: | 50 Hz | Standardy: | ISO9001: 2015, CCC, ISO9001, CE, CB, IEC60898 |
| OEM / ODM: | Dostępny | Fabryka: | KNKONG |
| Podkreślić: | 12KV napowietrzny wyłącznik VCB,12KV zewnętrzny wyłącznik VCB,zewnętrzny wyłącznik vcb |
||
Wprowadzenie produktów

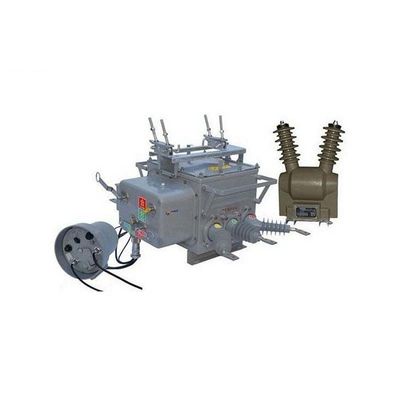

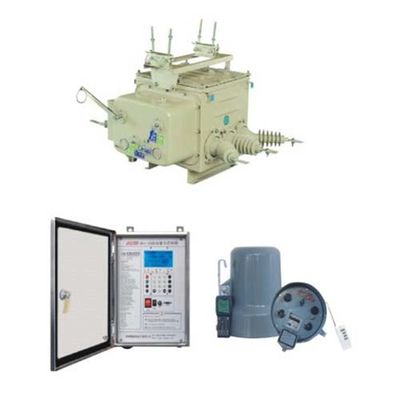

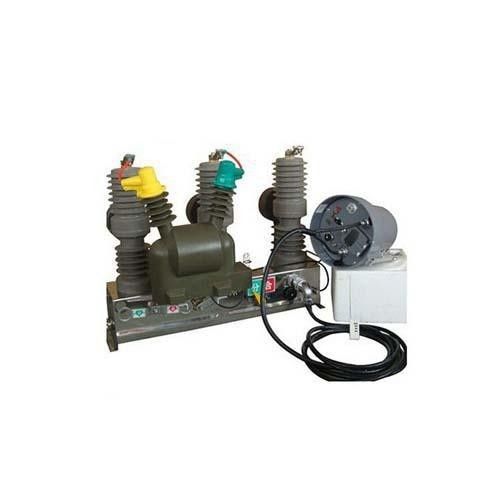

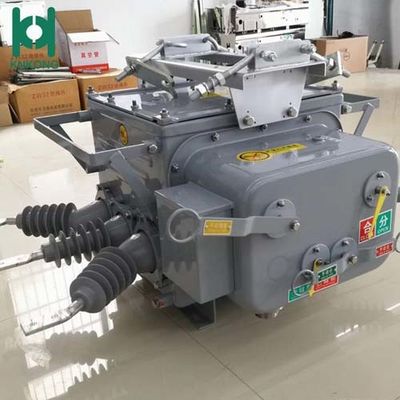

/ filedownload / 50488ZW20 Seria wyłączników próżniowych składa się z trzech części: korpusu wyłącznika, napędu i urządzenia podnoszącego. Korpus wyłącznika składa się z obwodu przewodzącego, układu izolacyjnego, uszczelek i obudowy.Cała pętla przewodząca jest utworzona przez pręt przewodzący drut, zacisk przewodzący, miękkie połączenie i komorę łukową próżniową.
W tym produkcie zastosowano izolację gazową SF6.Tuleje izolacyjne wlotu i wylotu są integralnie zalane kauczukiem silikonowym z żywicy epoksydowej.Aby zmniejszyć głośność przełącznika, fazy A i C wykorzystują tuleję narożną, aby zapewnić dobrą izolację zewnętrzną.Wnętrze przyjmuje kompozytową strukturę izolacyjną, w przypadku braku ładowania gazem SF6 może również osiągnąć odpowiedni poziom izolacji.
Ten produkt przyjmuje dojrzałą strukturę uszczelniającą: pokrywa mechanizmu i górna pokrywa obudowy są uszczelnione rowkiem formującym tłoczenie, a wałek wskaźnika wyjściowego jest uszczelniony podwójnym pierścieniem 0 ”, a tuleje linii wlotowej i wylotowej są integralnie odlewane aby zapewnić dobrą szczelność.
Normalny stan serwisowy:
1. Wysokość ≤2000
2. Temperatura otoczenia: -15 ℃ ~ + 50 ℃
3. Maksymalne ciśnienie pary wodnej: 24 godziny ≤2,2kpa1 miesiąc ≤1,8kpa
4. Ciśnienie wiatru: ≤700 pa (34 m / s)
5. Intensywność trzęsienia ziemi ≤8
6. Grubość lodu ≤10 mm
7. Brak pożaru, niebezpieczeństwa wybuchu, korozji chemicznej, gwałtownych wibracji
Parametry techniczne
|
Nie. |
Pozycja |
Jednostka |
Parametr |
|
1 |
Napięcie znamionowe |
KV |
12 |
|
2 |
Częstotliwość znamionowa |
Hz |
50 |
|
3 |
Prąd znamionowy |
ZA |
630 1250, |
|
4 |
Wytrzymałość na częstotliwość zasilania napięcie (pęknięcie izolacji DryWet) |
KV |
423448 |
|
5 |
Wytrzymałość na napięcie piorunowe |
KV |
75 |
|
6 |
Znamionowy prąd zwarciowy wyłączalny |
KA |
2025 |
|
7 |
Znamionowe czasy wyłączania prądu zwarciowego |
czasy |
30 |
|
8 |
Znamionowa sekwencja robocza |
O-0,3 s-CO-180 s-CO |
|
|
9 |
Znamionowy prąd zwarciowy zamykania |
KA |
50 63 |
|
10 |
Znamionowy krótkotrwały wytrzymywany prąd |
20 25 |
|
|
11 |
Znamionowa wartość szczytowa prądu wytrzymywanego |
50 63 |
|
|
12 |
Znamionowy czas trwania zwarcia |
s |
4 |
|
13 |
Wytrzymałość mechaniczna |
czasy |
10000 |
|
14 |
Skontaktuj się z dopuszczalną grubością zużycia |
mm |
3 |
