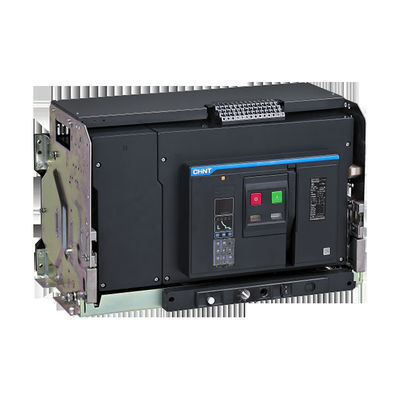

Części niskiego napięcia wyłącznika obwodu ACB CHINT serii NXA
Wyłącznik AIRCircuit
Wyłącznik automatyczny typu uniwersalnego, znany również jako wyłącznik ramowy, jest wyłącznikiem mechanicznym, który może wytwarzać, przewodzić i przerywać prąd w normalnych warunkach obwodu, a także może wytwarzać i przenosić określony czas i prąd wyłączający w określonych nienormalnych warunkach obwodu.Urządzenia elektryczne.Wyłączniki uniwersalne służą do dystrybucji energii elektrycznej oraz ochrony obwodów i urządzeń zasilających przed przeciążeniami, podnapięciami, zwarciami itp.
Ten typ wyłącznika na ogół ma stalową ramę, a wszystkie części są zamontowane w ramie.Ma dużą pojemność, może być instalowany z wieloma funkcjami wyzwalaczy i większą liczbą styków pomocniczych, ma większą zdolność segmentacji i stabilność termiczną, dlatego jest często stosowany w miejscach wymagających dużej zdolności wyłączania i selektywnej ochrony.
funkcje
Inteligentne, uniwersalne wyłączniki nadprądowe są odpowiednie dla AC 50Hz, napięć znamionowych 380V, 660V i prądów znamionowych 200A-6300A w sieci dystrybucyjnej.Służą głównie do dystrybucji energii elektrycznej i ochrony linii i urządzeń zasilających przed przeciążeniem, podnapięciem, zwarciem, jednofazowym Wyłącznik ma wiele inteligentnych funkcji zabezpieczających, które mogą zapewnić selektywną ochronę, dokładne działanie, uniknąć niepotrzebnych przerw w zasilaniu, i poprawić niezawodność zasilania.W normalnych warunkach może być używany do rzadkiego przełączania linii.Wyłącznik automatyczny poniżej 1250A może służyć do ochrony silnika przed przeciążeniem i zwarciem w sieci 380V o napięciu AC 50Hz.W normalnych warunkach może być również używany do rzadkiego uruchamiania silnika.
Rozmiar obudowy (A): 1600, 2000, 3200, 4000
Zdolność wyłączania: N, S, H.
Napięcie znamionowe Ue (VAC): 380/400/415
Liczba biegunów: 3P, 4P
Sposób montażu: wysuwny, stały
Typ okablowania: poziome tylne połączenie
operacyjny
Warunki pracy i przystosowalność środowiska
Operacja Temperatura:
Charakterystyki elektryczne i mechaniczne mają zastosowanie do temperatury otoczenia
od -5 ℃ - + 40 ℃.NXA może również pracować w temperaturze otoczenia od -45 ℃ - + 70 ℃ (typ M,
Typ A), -20 ℃ - + 70 ℃ (typ P, typ H, CD-1), współczynnik obniżenia wartości jest widoczny w P21-22.
Warunki przechowywania: zastosuj do -45 ℃ -70 ℃
NXA może wytrzymać następujące zakłócenia elektromagnetyczne
- Przepięcie generowane przez zakłócenia elektromagnetyczne
- Przepięcie spowodowane zakłóceniami otoczenia lub systemem dystrybucji energii
- wyładowania elektrostatyczne fal radiowych (radio, domofon, radar itp.)
Wyłącznik NXA przeszedł pomyślnie test zgodności elektromagnetycznej
określone zgodnie z następującymi normami (EMC) IEC / EN 60947-2
Załącznik F.
Test może zagwarantować brak fałszywego wyzwalania i brak zakłóceń w czasie wyzwalania
Stopień ochrony:
Front IP 20, druga strona IP 00
Inteligentny kontroler
Typ M (typ podstawowy)
funkcja podstawowa: pomiar i wyświetlanie prądu, funkcja ochronna LS I&G
Typ (obecny typ)
- Zawiera wszystkie funkcje ochronne typu M.
- Niezrównoważone zabezpieczenie prądowe
Typ P (typ mocy)
- Funkcja podstawowa, funkcja ochronna: L, S, I&G
- Funkcje pomiaru mocy prądu, napięcia, mocy itp.
- Wyświetlacz LCD
Typ H (typ harmonicznej)
- Zawiera wszystkie funkcje zabezpieczeniowe i pomiarowe typu P.
- Pomiar i analiza harmonicznych
- Funkcja komunikacji
