Szczegóły Produktu:
|
| Napięcie: | 400V-600V | Współczynnik reaktancji: | 1%, 6%, 7%, 12%, 13%, 14% itd |
|---|---|---|---|
| Znamionowy poziom izolacji: | 3KV / min | Temperatura: | nie przekracza 85K |
| Hałas reaktora: | 50dB | break: | KNKONG |
| Podkreślić: | Podłączony dławik niskiego napięcia,podłączony dławik CKSG,podłączony dławik 600 V. |
||
Wprowadzenie produktów
Dławik szeregowy niskonapięciowy (seria DC-CKSG) przyjmuje importowaną blachę ze stali krzemowej i jest zaprojektowany zgodnie z 1,6-krotną zdolnością do przeciążenia.Materiał uzwojenia to miedź i aluminium.Żelazny rdzeń został poddany surowej obróbce technicznej, co znacznie zmniejsza hałas podczas pracy.Może być używany z samonaprawiającymi się niskonapięciowymi kondensatorami. Równoległe kondensatory są używane do tłumienia harmonicznych, tłumienia prądu rozruchowego, gdy kondensator jest włączony, i ochrony sprzętu.
Struktura:

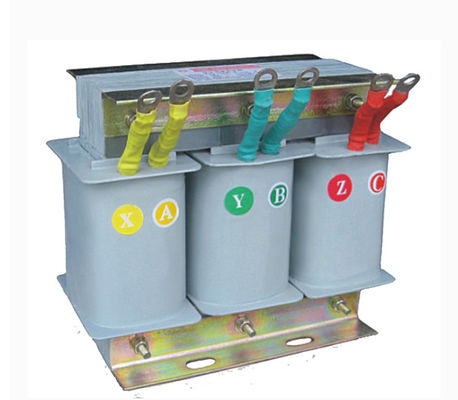

Reaktor jest podzielony na trójfazowe i jednofazowe dwa typy, oba są z rdzeniem żelaznym, typu suchego.
1. Rdzeń wykorzystuje importowaną, wysokiej jakości, zorientowaną na zimno, zorientowaną na zimno stal krzemową, kolumny rdzeniowe ze szczeliny powietrznej są podzielone na szereg jednolitych pomidorów, Gap wykorzystała tkaninę szklaną z warstwą epoksydową na okres, aby zapewnić szczelinę reaktora w trakcie pracy nie zmienia.
2. Cewka typu H, C-płaski drut miedziany wokół systemu, zwarty i jednolity, z bardzo dobrym wyczuciem piękna ma lepszą wydajność cieplną.
3. Rdzeń reaktora i cewka zmontowane, w jeden po wstępnym suszeniu Lakier termiczny, suszenie próżniowe utwardzające ten proces, lakier tak, że rdzeń cewki reaktora, ze względu na kombinację, nie tylko znacznie zmniejszył hałas, bardzo wysoki poziom ciepło, aby zapewnić, że wysoka temperatura reaktora może bezpiecznie działać bez hałasu.
4. Łącznik części rdzenia reaktora nie wykorzystuje materiału magnetycznego, aby zapewnić, że reaktor ma wyższy współczynnik jakości i niższą temperaturę, tym lepiej zapewnić efekt filtra.
5. Odsłonięte części poddane obróbce antykorozyjnej, doprowadzone do zacisków za pomocą mosiężnych zacisków.
| Model | Wyjście kondensatora (kVAr) | Moc dławika (kVAr) | Indukcyjność (mH) | Prąd znamionowy (A) |
| CKSG-0,3 / 0,4-6% | 5 | 0.3 | 3 * 7,74 | 6.4 |
| CKSG-0,45 / 0,4-6% | 7.5 | 0,45 | 3 * 5,16 | 9.6 |
| CKSG-0,6 / 0,4-6% | 10 | 0.6 | 3 * 3,87 | 12.8 |
| CKSG-0,72 / 0,4-6% | 12 | 0,72 | 3 * 3,22 | 15.4 |
| CKSG-0,84 / 0,4-6% | 14 | 0.84 | 3 * 2,76 | 18 |
| CKSG-0,9 / 0,4-6% | 15 | 0.9 | 3 * 2,58 | 19.2 |
| CKSG-0,96 / 0,4-6% | 16 | 0.96 | 3 * 2,42 | 20.5 |
| CKSG-1,2 / 0,4-6% | 20 | 1.2 | 3 * 1,93 | 25.7 |
| CKSG-1,44 / 0,4-6% | 24 | 1.44 | 3 * 1,61 | 30.8 |
| CKSG-1,5 / 0,4-6% | 25 | 1.5 | 3 * 1,55 | 32.1 |
| CKSG-1,8 / 0,4-6% | 30 | 1.8 | 3 * 1,29 | 38.5 |
| CKSG-2,1 / 0,4-6% | 35 | 2.1 | 3 * 1,11 | 44.9 |
| CKSG-2,4 / 0,4-6% | 40 | 2.4 | 3 * 0,97 | 51.3 |
| CKSG-2,7 / 0,4-6% | 45 | 2.7 | 3 * 0,86 | 57.7 |
| CKSG-3 / 0,4-6% | 50 | 3 | 3 * 0,77 | 64.2 |
| CKSG-3,6 / 0,4-6% | 60 | 3.6 | 3 * 0,64 | 77 |
| CKSG-4,8 / 0,4-6% | 80 | 4.8 | 3 * 0,48 | 102,6 |
