Szczegóły Produktu:
|
| Napięcie znamionowe: | 10KV / 0,4KV | Pojemność znamionowa: | 30-1600 kVA |
|---|---|---|---|
| Częstotliwość znamionowa: | 50 / 60Hz | Standerds: | ISO IEC GB |
| Materiał: | Miedź / aluminium | Fabryka: | KNKONG |
| High Light: | 404 Not Found,400KVA Oil Immersed Distribution Transformer,200KVA transformer oil immersed type |
||

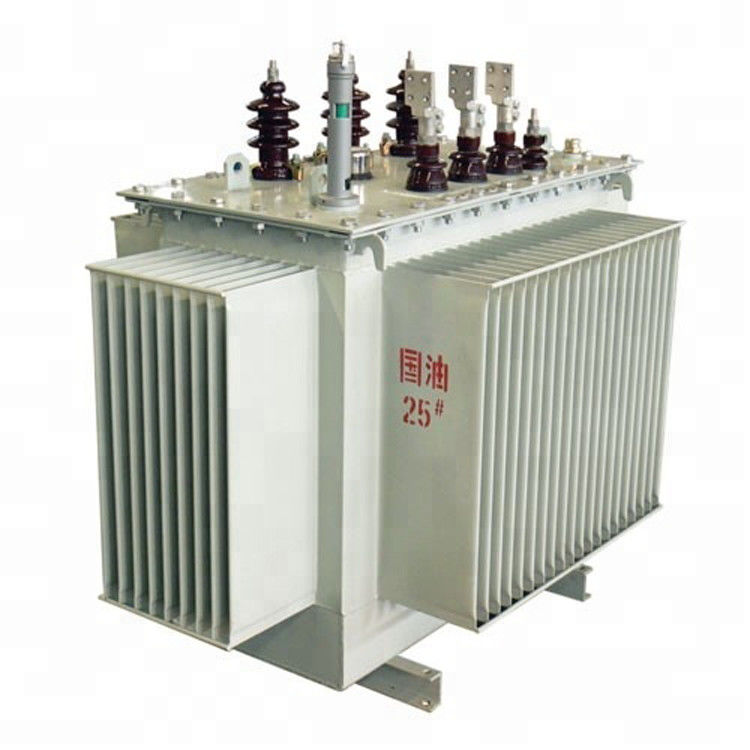

30 kVA 200 kVA 400 kVA zanurzony w oleju transformator rozdzielczy
Wprowadzenie produktów
Główne dane techniczne transformatora olejowego 10KV-S11
| Pojemność znamionowa (KVA) |
Wysoki Napięcie (KV) |
Stukający Zasięg |
Niska Napięcie (KV) |
Częstotliwość (Hz) |
Połączenie Symbol |
Brak utraty obciążenia (W) |
utrata obciążenia (W) |
Prąd bez obciążenia (%) |
Poziom hałasu (dB) |
Zwarcie impedancja (%) |
Wskaźnik A x B (mm x mm) |
Wymiary L * W * H (mm) |
Waga (kg) |
| 30 | 6 6.3 6.6 10 10.5 11 |
± 5% ± 2X 2,5% |
0,4 | 50 |
|
100 | 630 | 2.3 | 44 | 4 | 400 | 770X545X890 | 260 |
| 50 | 130 | 910 | 2.0 | 44 | 400 | 790X560X920 | 320 | ||||||
| 80 | 180 | 1310 | 1.9 | 48 | 400 | 850X635X980 | 420 | ||||||
| 100 | 200 | 1580 | 1.8 | 48 | 550 | 865X685X990 | 470 | ||||||
| 160 | 280 | 2310 | 1.6 | 49 | 550 | 1120X740X1050 | 610 | ||||||
| 200 | 340 | 2730 | 1.5 | 51 | 550 | 1235X825X1080 | 750 | ||||||
| 250 | 400 | 3200 | 1.4 | 51 | 550 | 1275X860X1100 | 850 | ||||||
| 315 | 480 | 3830 | 1.4 | 53 | 550 | 1300X870X1170 | 960 | ||||||
| 400 | 570 | 4520 | 1.3 | 53 | 660 | 1395X960X1190 | 1160 | ||||||
| 500 | 680 | 5410 | 1.2 | 54 | 660 | 1530X1080X1230 | 1340 | ||||||
| 630 | 810 | 6200 | 1.1 | 54 | 4.5 | 660 | 1660X1180X1300 | 1660 | |||||
| 800 | 980 | 7500 | 1.0 | 57 | 820 | 1740X1255X1400 | 2100 | ||||||
| 1000 | 1150 | 10300 | 1.0 | 57 | 820 | 1780X1320X1490 | 2400 | ||||||
| 1250 | 1360 | 12000 | 0.9 | 59 | 820 | 1855X1345X1580 | 2850 | ||||||
| 1600 | 1640 | 14500 | 0.8 | 59 | 820 | 1960X1415X1700 | 3430 |
Główne dane techniczne transformatora olejowego 10KV-S13 / 14
| Pojemność znamionowa (KVA) |
Wysoki Napięcie (KV) |
Stukający Zasięg |
Niska Napięcie (KV) |
Częstotliwość (Hz) |
Połączenie Symbol |
Brak utraty obciążenia (W) |
utrata obciążenia (W) |
Prąd bez obciążenia (%) |
Poziom hałasu (dB) |
Zwarcie impedancja (%) |
Wskaźnik A x B (mm x mm) |
Wymiary L * W * H (mm) |
Waga (kg) | ||
| S13 | S14 | S13 | S14 | ||||||||||||
| 30 |
6 6.3 6.6 10 10.5 11 |
± 5% ± 2 x 2,5% |
0,4 | 50 | D, yn11 Y. ynO | 80 | 80 | 630/600 | 505/480 | 1.4 | 50 | 4 | 400X40C | 1005X670X960 | 280 |
| 50 | 100 | 100 | 910/870 | 730/695 | 1.2 | 50 | 400 X 40C | 1005X670X990 | 390 | ||||||
| 80 | 130 | 130 | 1310/1250 | 1050/1000 | 0.97 | 52 | 400X40C | 1060 X 715 X 1040 | 495 | ||||||
| 100 | 150 | 150 | 1580/1500 | 1265/1200 | 0.97 | 52 | 550X55C | 1075X735X1060 | 600 | ||||||
| 125 | 170 | 170 | 1890/1800 | 1510/1440 | 0.84 | 54 | 550X55C | 1110X750X1100 | 690 | ||||||
| 160 | 200 | 200 | 2310/2200 | 1850/1760 | 0.84 | 54 | 550X55C | 1140X780X1130 | 780 | ||||||
| 200 | 240 | 240 | 2730/2600 | 2185/2080 | 0,74 | 56 | 550X55C | 1210X815X1150 | 908 | ||||||
| 250 | 290 | 290 | 3200/305 | 2560/2440 | 0.64 | 56 | 550X55C | 1290X885X1190 | 1043 | ||||||
| 315 | 340 | 340 | 3830/3650 | 3065/2920 | 0.64 | 58 | 550X55C | 1300X880X1230 | 1190 | ||||||
| 400 | 410 | 410 | 4520/4300 | 3615/3440 | 0.54 | 58 | 660 X 66C | 1410X975X1300 | 1430 | ||||||
| 500 | 480 | 480 | 5410/5150 | 4330/4120 | 0.54 | 60 | 660X66C | 1465 X 980X1390 | 1648 | ||||||
| 630 | 570 | 570 | 6200 | 4960 | 0.54 | 60 | 4.5 | 660X66C | 1560X1050X1410 | 2027 | |||||
| 800 | 700 | 700 | 7500 | 6000 | 0.48 | 62 | 820X82C | 1700X1160X1480 | 2500 | ||||||
| 1000 | 830 | 830 | 10300 | 8240 | 0.42 | 62 | 820X82C | 1790X1280X1520 | 2700 | ||||||
| 1250 | 970 | 970 | 12000 | 9600 | 0.36 | 65 | 820X82C | 1890X1360X1600 | 3280 | ||||||
| 1600 | 1170 | 1170 | 14500 | 11600 | 0.36 | 69 | 820X82C | 1970X1430X1700 | 3500 | ||||||
Standardy produktów
GB1094.1-2013 Ogólne zasady dotyczące transformatorów mocy
GB1094.2-2013 Wzrost temperatury transformatora mocy
GB1094.3-2003 Poziom izolacji i test izolacji transformatorów mocy
GB1094.5-2008 Transformator mocy wytrzymuje zwarcie
PL / T1094.10-2003 Transformatory mocy - Część 10: Określanie poziomów dźwięku
GB / T25446-2010 Parametry techniczne i wymagania techniczne transformatora rozdzielczego ze stopu amorficznego zanurzonego w oleju
Cechy konstrukcyjne
Żelazny rdzeń:Magnetyczny materiał rdzenia żelaznego wykorzystuje stop amorficzny.Ponieważ stop amorficzny nie ma struktury krystalicznej i ma miękką charakterystykę magnetyczną, obszar pętli histerezy jest bardzo wąski, namagnesowanie
moc jest mała, rezystywność elektryczna jest wysoka, a straty prądu wirowego są małe, więc wykorzystuje się straty bez obciążenia i prąd jałowy transformatora wykonanego z tego materiału.bardzo niski.Rdzeń składa się z czterech oddzielnych ramek w tej samej płaszczyźnie
tworząc trójfazowy typ pięciokolumnowy.Musi być wyżarzona i mieć spoinę krzyżową o przekroju prostokątnym.
Cewka:Oprócz stosowania uzwojeń niskonapięciowych (160 kVA lub mniej) z przewodnikami miedzianymi, ogólnie stosowana jest konstrukcja cylindryczna wykonana z folii miedzianej;Uzwojenia wysokiego napięcia wykorzystują wielowarstwową strukturę cylindryczną, aby zrównoważyć rozkład amperów uzwojenia i upływ strumienia magnetycznego.Uzwojenia wysokiego i niskiego napięcia są nawijane razem z urządzeniami do napinania drutu w celu utworzenia prostokątnych cewek, a cewki są zestalone przez prasowanie na gorąco i kształtowanie w celu zwiększenia wytrzymałości mechanicznej uzwojeń i odporności na zwarcie.
Zbiornik oleju:Przyjmuje piękną, całkowicie uszczelnioną i bezobsługową strukturę falistą.Dzięki zaawansowanej technologii produkcji zbiornika oleju podlega ścisłej presji ...
