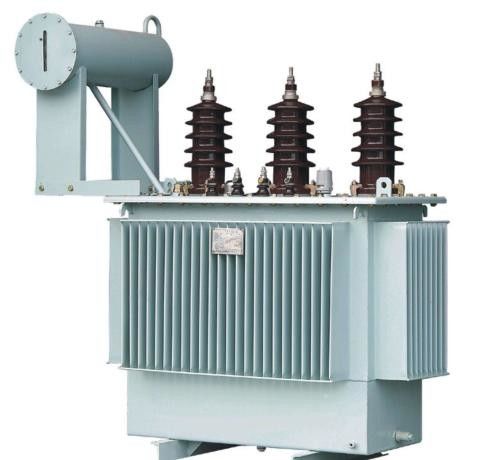

ISO IEC GB 10KV / 0,4KV 800KVA 3-fazowy transformator mocy

ISO IEC GB 10KV / 0,4KV 800KVA 3-fazowy transformator mocy
ISO IEC GB 10KV / 0,4KV 800KVA 3-fazowy transformator mocy

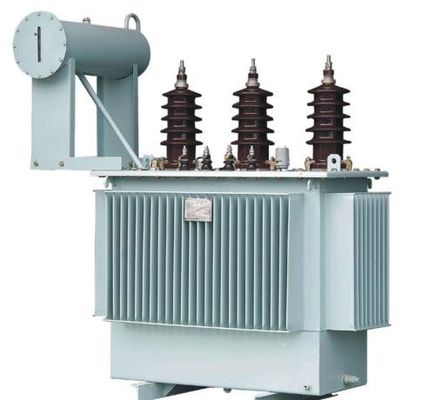

Duży Obraz :  ISO IEC GB 10KV / 0,4KV 800KVA 3-fazowy transformator mocy

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Knkong
Orzecznictwo: ISO IEC CB
Numer modelu: S11
Zapłata:
Minimalne zamówienie: 1
Cena: USD 1000-3000
Szczegóły pakowania: Standardowe opakowanie eksportowe
Czas dostawy: 15 dni
Zasady płatności: L / C, T / T
Możliwość Supply: 100 jednostek miesięcznie
Kontakt

ISO IEC GB 10KV / 0,4KV 800KVA 3-fazowy transformator mocy

Opis
Napięcie znamionowe: 10KV / 0,4KV Ocena zdolności: 30-1600 kVA
Częstotliwość oceny: 50 / 60Hz Standardy: ISO IEC GB
Materiał: Miedź / aluminium Fabryka: KNKONG
High Light:

800KVA 3-fazowy transformator mocy

,

10KV / 0

,

4KV 3-fazowy transformator mocy

10 / 0,4KV 3-fazowy transformator mocy olejowej 30-2500KVA ISO IEC GB

Wprowadzenie produktów

Transformator zanurzony w oleju jest jednym z ważnych elementów wyposażenia w systemie zasilania i dystrybucji energii w przedsiębiorstwach przemysłowych i górniczych oraz w budynkach użyteczności publicznej.Zmniejsza napięcie sieciowe 10 (6) kV lub 35 kV do napięcia szyny 230/400 V używanego przez użytkownika.Ten typ produktu jest odpowiedni dla AC 50 (60) Hz, trójfazowa maksymalna moc znamionowa 2500kVA (jednofazowa maksymalna moc znamionowa 833kVA, transformator jednofazowy generalnie nie jest zalecana), może być stosowany wewnątrz (na zewnątrz), gdy pojemność wynosi 315 kVA i mniej Może być zainstalowany na słupie, temperatura otoczenia nie jest wyższa niż 40 ℃, nie niższa niż -25 ℃, najwyższa średnia dzienna temperatura to 30 ℃, najwyższa średnia roczna temperatura to 20 ℃, wilgotność względna nie przekracza 90% (temperatura otoczenia 25 ℃), wysokość Nie więcej niż 1000 m.Jeśli jest to niezgodne z powyższymi warunkami użytkowania, należy dokonać odpowiednich dostosowań kwot zgodnie z odpowiednimi przepisami GB6450-86.



funkcje
1. Żelazny rdzeń transformatora znacznie zmniejsza stratę bez obciążenia i prąd bez obciążenia, a rdzeń żelazny jest zobowiązany do zapewnienia szczelności rdzenia żelaznego i zmniejszenia hałasu.
2. Uzwojenia wysokiego i niskiego napięcia są wykonane z miedzi beztlenowej, a uzwojenia niskiego napięcia o mocy 500 kVA i niższej mają dwuwarstwową strukturę cylindryczną.630 kVA i więcej przyjmują strukturę podwójnej lub poczwórnej spirali, a uzwojenie wysokiego napięcia przyjmuje wielowarstwową strukturę cylindryczną.
3. Grupa połączeń transformatora wykorzystuje Dyn11 do zmniejszenia wpływu harmonicznych na sieć elektroenergetyczną i poprawy jakości zasilania.
4. Transformator jest w pełni uszczelnioną konstrukcją, która przedłuża żywotność, nie wymaga zawieszania rdzenia i nie wymaga konserwacji.
5. Zmierzona wartość hałasu jest niższa od normy.
Po normalnym transporcie transformatorów tej serii, odpowiednie części można zainstalować bez sprawdzania rdzenia, można przeprowadzić test akceptacyjny i można je uruchomić po uzyskaniu kwalifikacji.



Standardy produktów

GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB / T1094.10-2003
GB / T25446-2010



Charakterystyka wydajności
za.Uzwojenia niskiego napięcia transformatorów zanurzonych w oleju generalnie przyjmują cylindryczną strukturę z miedzianą folią wokół wału, z wyjątkiem drutów miedzianych o małej pojemności;uzwojenie wysokiego napięcia przyjmuje wielowarstwową cylindryczną strukturę, aby zrównoważyć rozkład amperowo-zwojowy uzwojenia i spowodować wyciek.Mała, wysoka wytrzymałość mechaniczna, duża odporność na zwarcie.
b.Żelazny rdzeń i uzwojenie są przystosowane do mocowania.Części mocujące, takie jak wysokość urządzenia i przewód niskiego napięcia, są wyposażone w samozabezpieczające nakrętki zabezpieczające, a konstrukcja bez podwieszania jest dostosowana do odporności na wstrząsy podczas transportu.
do.Cewka i rdzeń żelazny są suszone próżniowo, a olej transformatorowy jest filtrowany próżniowo i naoliwiony, aby zminimalizować wilgoć wewnątrz transformatora.
re.Zbiornik oleju przyjmuje blachę falistą, która ma funkcję oddychania, aby skompensować zmianę objętości oleju spowodowaną zmianami temperatury, więc ten produkt nie ma konserwatora oleju, co oczywiście zmniejsza wysokość transformatora.
mi.Ponieważ blacha falista zastępuje konserwator oleju, olej transformatorowy jest izolowany od świata zewnętrznego, co skutecznie zapobiega przedostawaniu się tlenu i wilgoci, co prowadzi do spadku wydajności izolacji.
fa.Zgodnie z powyższymi pięcioma punktami wydajności zapewnia się, że transformator zanurzony w oleju nie wymaga wymiany podczas normalnej pracy, co znacznie zmniejsza koszty konserwacji transformatora i przedłuża żywotność transformatora.



Główne dane techniczne transformatora olejowego 10KV S11

Pojemność znamionowa
(KVA)		 Wysoki
Napięcie
(KV)		 Stukający
Zasięg		 Niska
Napięcie
(KV)		 Częstotliwość
(Hz)		 Połączenie
Symbol		 Brak utraty obciążenia
(W)		 utrata obciążenia
(W)		 Prąd bez obciążenia
(%)		 Poziom hałasu
(dB)		 Zwarcie
impedancja (%)		 Wskaźnik
A x B
(mm x mm)		 Wymiary
L * W * H (mm)		 Waga (kg)
30 6
6.3
6.6
10
10.5
11		 ± 5%
± 2X 2,5%		 0,4 50
  1. yn11
  2. Y, ynO
 100 630 2.3 44 4 400 770X545X890 260
50 130 910 2.0 44 400 790X560X920 320
80 180 1310 1.9 48 400 850X635X980 420
100 200 1580 1.8 48 550 865X685X990 470
160 280 2310 1.6 49 550 1120X740X1050 610
200 340 2730 1.5 51 550 1235X825X1080 750
250 400 3200 1.4 51 550 1275X860X1100 850
315 480 3830 1.4 53 550 1300X870X1170 960
400 570 4520 1.3 53 660 1395X960X1190 1160
500 680 5410 1.2 54 660 1530X1080X1230 1340
630 810 6200 1.1 54 4.5 660 1660X1180X1300 1660
800 980 7500 1.0 57 820 1740X1255X1400 2100
1000 1150 10300 1.0 57 820 1780X1320X1490 2400
1250 1360 12000 0.9 59 820 1855X1345X1580 2850
1600 1640 14500 0.8 59 820 1960X1415X1700 3430



Główne dane techniczne transformatora olejowego 10KV-S13 / 14

Pojemność znamionowa
(KVA)		 Wysoki
Napięcie
(KV)		 Stukający
Zasięg		 Niska
Napięcie
(KV)		 Częstotliwość
(Hz)		 Połączenie
Symbol		 Brak utraty obciążenia
(W)		 utrata obciążenia
(W)		 Prąd bez obciążenia
(%)		 Poziom hałasu
(dB)		 Zwarcie
impedancja (%)		 Wskaźnik
A x B
(mm x mm)

Wymiary

L * W * H (mm)

 Waga (kg)
S13 S14 S13 S14
30

6

6.3

6.6

10

10.5

11

± 5%

± 2 x 2,5%

 0,4 50 D, yn11 Y. ynO 80 80 630/600 505/480 1.4 50 4 400X40C 1005X670X960 280
50 100 100 910/870 730/695 1.2 50 400 X 40C 1005X670X990 390
80 130 130 1310/1250 1050/1000 0.97 52 400X40C 1060 X 715 X 1040 495
100 150 150 1580/1500 1265/1200 0.97 52 550X55C 1075X735X1060 600
125 170 170 1890/1800 1510/1440 0.84 54 550X55C 1110X750X1100 690
160 200 200 2310/2200 1850/1760 0.84 54 550X55C 1140X780X1130 780
200 240 240 2730/2600 2185/2080 0,74 56 550X55C 1210X815X1150 908
250 290 290 3200/305 2560/2440 0.64 56 550X55C 1290X885X1190 1043
315 340 340 3830/3650 3065/2920 0.64 58 550X55C 1300X880X1230 1190
400 410 410 4520/4300 3615/3440 0.54 58 660 X 66C 1410X975X1300 1430
500 480 480 5410/5150 4330/4120 0.54 60 660X66C 1465 X 980X1390 1648
630 570 570 6200 4960 0.54 60 4.5 660X66C 1560X1050X1410 2027
800 700 700 7500 6000 0.48 62 820X82C 1700X1160X1480 2500
1000 830 830 10300 8240 0.42 62 820X82C 1790X1280X1520 2700
1250 970 970 12000 9600 0.36 65 820X82C 1890X1360X1600 3280
1600 1170 1170 14500 11600 0.36 69 820X82C 1970X1430X1700

3500
