Szczegóły Produktu:
|
Napięcie znamionowe: | 12KV | Ocena prądu: | 630A 1250A |
---|---|---|---|
Częstotliwość oceny: | 50 Hz | Standardy: | CCC, ISO9001, CE, CB, IEC60898 |
OEM / ODM: | Dostępny | Fabryka: | KNKONG |
Podkreślić: | Wyłącznik ODM VCB,wyłącznik ZW32 VCB,zewnętrzny wyłącznik próżniowy 12kv |
Wprowadzenie produktów

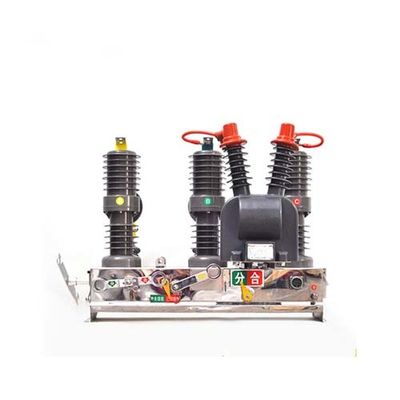

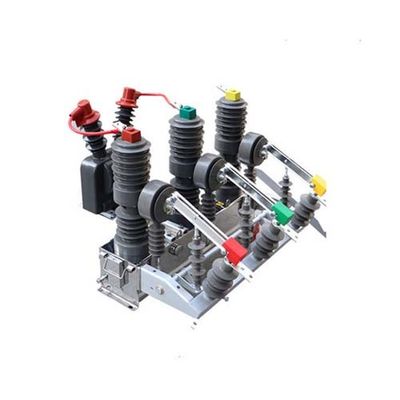

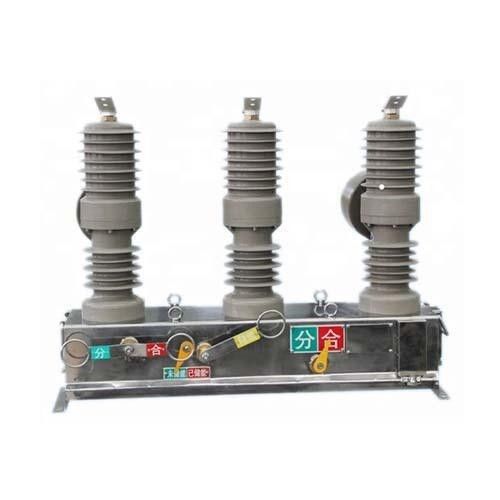

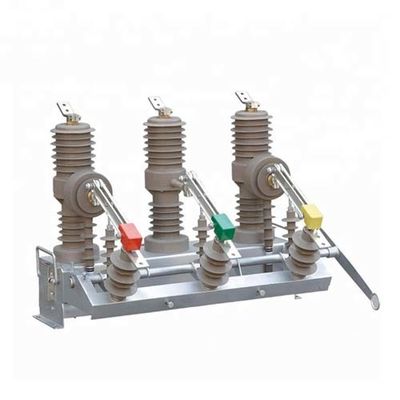

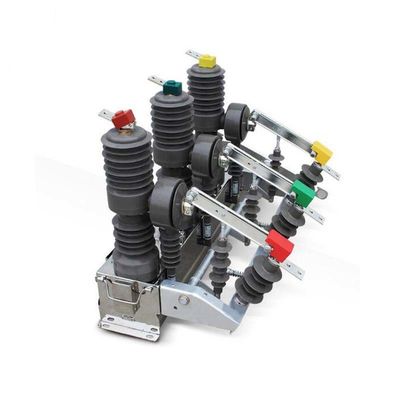

Zewnętrzny wyłącznik próżniowy z mechanizmem sprężynowym 12kv VCB (seria ZW32), rodzaj zewnętrznego wyłącznika próżniowego wysokiego napięcia na słupku, z 50 Hz, trójfazowym prądem przemiennym i napięciem znamionowym 12 KV.
Zgodne z normami CCC, ISO9001, CE, CB, IEC60898.
Dotyczy to obwodu otwartego, prądu zwarcia, prądu przeciążenia i prądu zwarcia oraz innych systemów dystrybucji energii, takich jak podstacja, przemysł i górnictwo.
Seria VCB 12KV 630A / 1250A ZW32 do użytku na zewnątrz, na przykład w sieciach elektroenergetycznych lub słupach podstacji.
funkcje
Normalny stan serwisowy
Wysokość |
≤1000m |
|
Temperatura otoczenia |
Maks |
+ 40 ℃ |
Min |
-15 ℃ |
|
Wilgotność otoczenia: Maksymalna średnia wilgotność |
24 godziny ≤95% |
|
1 miesiąc ≤90% |
||
Maksymalne ciśnienie pary wodnej |
24 godziny ≤2,2 kPa |
|
1 miesiąc ≤1,8 kPa |
Otaczające powietrze nie jest zanieczyszczone pyłem, dymem, korozyjnymi lub palnymi gazami, parami lub smogiem
Parametry techniczne 12kv VCB na zewnątrz
Nie. | Przedmiotów | Jednostka | Parametr | |
1 | Napięcie znamionowe | KV | 12 | |
2 | Prąd znamionowy | ZA | 630 1250, | |
3 | Częstotliwość znamionowa | Hz | 50/60 | |
4 |
1 minuta wytrzymać ciśnienie |
Mokry |
KV |
34 |
Suchy | 42 | |||
Do ziemi | 49 | |||
5 |
Uderzenie piorunowe wytrzymuje fazę prądu do ziemia |
KV |
75/85 |
|
6 | Znamionowy prąd zwarciowy wyłączalny |
KA |
20 25 | |
7 | Znamionowy prąd zwarciowy zamykania | 50 63 | ||
8 | Znamionowa wartość szczytowa wytrzymywanego prądu | 50 63 | ||
9 | Prąd krótkotrwały wytrzymywany 4 s | 20 25 | ||
10 | Znamionowa sekwencja robocza | O-0,3 s-CO-180 s-CO | ||
11 |
Znamionowy wyłączalny prąd zwarciowy czasy |
czasy |
30 |
|
12 | Wytrzymałość mechaniczna | 30000 | ||
13 | Napięcie sterujące z magnesem trwałym | V | AC / DC 220 | |
14 |
Obwód wtórny, 1-minutowa częstotliwość zasilania wytrzymać napięcie |
KV |
2 |
Rysunek standardowy
