Szczegóły Produktu:
|
| Materiał: | Okładzina metalowa | Napięcie: | 36KV (poniżej) 40,5KV (maks.) |
|---|---|---|---|
| Aktualny: | 630-2000A | Częstotliwość: | 50/60Hz |
| Fabryka: | KNKONG | OEM/ODM: | Zapytanie przez e-mail |
| High Light: | Rozdzielnica średniego napięcia 630A,panel metalowy 36KV,rozdzielnica średniego napięcia pokryta metalem |
||

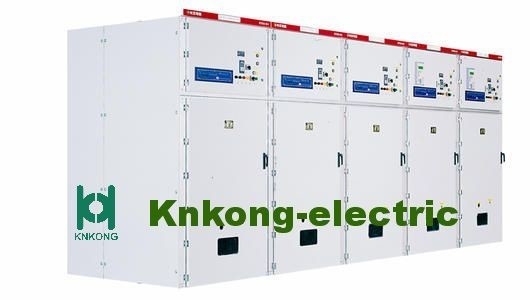

Wprowadzenie produktów
Dane techniczne
| Przedmiotów | Jednostka | Dane | |
| Napięcie znamionowe | KV | 40,5 | |
| Częstotliwość znamionowa | Hz | 50 | |
| Prąd znamionowy | A | 1250,1600,2000 | |
| Znamionowy prąd zwarciowy wyłączający | KA | 25,31,5 | |
| Znamionowy prąd wytwarzania (szczyt) | KA | 63,80 | |
| Prąd stabilności termicznej 4s | KA | 25,31,5 | |
| Znamionowy prąd dynamiczny (szczyt) | KA | 63,80 | |
| Znamionowy poziom izolacji | 1min Napięcie wytrzymywane częstotliwości zasilania (rms) | KV | 95 |
| Napięcie wytrzymywane podczas impulsu piorunowego (szczyt) | KV | 185 | |
| 1min Napięcie częstotliwości zasilania w otwartej szczelinie (rms) | KV | 118 | |
| Napięcie wytrzymywane przez impuls piorunowy w całej otwartej szczelinie (szczyt) | KV | 215 | |
| Klasa ochrony obudowy |
Obudowa IP4X, Między przegrodami IP2X |
||
| Wymiary obudowy (szerokość*głębokość*wysokość) | mm | 1400*2800*2600 1600*2800*2600 |
|
| Typ wyłącznika | VCB:ZN85-40,5 Wyłącznik SF6 |
||
*Uwaga: zamawiana rozdzielnica powinna zapewniać SLD (schemat jednoliniowy) przez klienta
VS1-40.5 Dane techniczne
| Przedmiotów | Jednostka | Data |
| Napięcie znamionowe |
KV |
40,5 |
| Znamionowe krótkotrwałe napięcie wytrzymywane o częstotliwości sieciowej (1 min) | 95 | |
| Znamionowe napięcie wytrzymywane udarem piorunowym (szczytowe) | 185 | |
| Znamionowa częstotliwość | Hz | 50/60 |
| Prąd znamionowy | A | 1250 1600 2000 2500 4000 |
| Znamionowy prąd zwarciowy zrywający | KA | 25 31,5 |
| Znamionowy krótkotrwały prąd wytrzymywany | 25 31,5 | |
| Oceniono krótki czas ciągły czas | s | 4 |
| Znamionowy prąd szczytowy wytrzymywany | KA | 63 80 |
| Znamionowy prąd zwarciowy zamykający | 63 80 | |
| Znamionowy prąd odpadania baterii kondensatorów pojedynczych/back-to-back | A | 630/400 |
| Czas otwarcia (napięcie znamionowe) | SM | 35~60 |
| Czas zamknięcia (napięcie znamionowe) | 50~100 | |
| Żywotność mechaniczna | czasy | 20000 |
| Znamionowe czasy przerwy dla znamionowego krótkiego prądu odpadania | s | 20 |
| Znamionowe napięcie pracy | V | AC110/220 DC110/220 |
| Prąd znamionowy silnika magazynującego energię | W | 230 |
| Średnia prędkość otwierania | SM | 1,6~2,0 |
| Średnia prędkość zamykania | 0,5~0,8 | |
| Znamionowa procedura operacyjna |
otwieranie-0.3s-zamykanie otwarcie-180s-zamykanie otwarcie |
