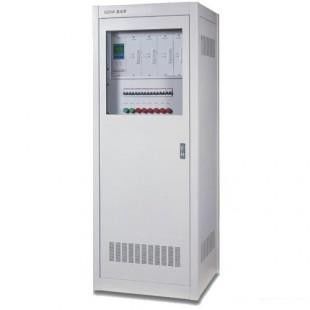

Przegląd produktów
Aby debugować ekran prądu stałego, włącz zasilanie prądem zmiennym, aby sprawdzić, czy urządzenie przełączające o podwójnym zasilaniu AC działa prawidłowo i czy napięcie w dolnej części urządzenia przełączającego o podwójnym zasilaniu jest normalne.Po wykonaniu normalnego testu części AC zamknij kolejno wyłącznik AC modułu ładującego, obserwuj, czy moduł uruchamia się normalnie i zmierz napięcie wyjściowe i polaryzację modułu.Po normalnym uruchomieniu modułu ładowania i prawidłowym napięciu wyjściowym i polaryzacji należy włączyć wyłącznik akumulatorów i każdy wyłącznik magistrali, zmierzyć napięcie i polaryzację dolnej części wyłącznika akumulatorów, zamkniętej magistrali i magistrali sterującej są poprawne i obserwuj, czy woltomierz jest włączony.anty.
Główne cechy
Wysoka inteligencja:
Moduł monitorowania przyjmuje duży ekran LCD z chińskimi znakami, alarm dźwiękowy i świetlny.
Parametryzację każdej części systemu można przeprowadzić za pośrednictwem modułu monitorującego.Moduł posiada funkcję płynnej regulacji napięcia i prądu wyjściowego oraz posiada funkcję kompensacji temperatury ładowania akumulatora.
Dzięki wielu portom komunikacyjnym rozszerzeń można go podłączyć do różnych zewnętrznych inteligentnych urządzeń (takich jak testery baterii, urządzenia monitorujące izolację itp.).
Połączenie nowoczesnej energoelektroniki i technologii sieci komputerowych zapewnia obsługę „zdalnego pomiaru, zdalnego sterowania, zdalnej sygnalizacji i zdalnej regulacji” układu zasilania do pracy bezobsługowej.
Automatyczne zarządzanie i ochrona akumulatora, automatyczne wykrywanie napięcia na zaciskach akumulatora w czasie rzeczywistym, prądu ładowania i rozładowania oraz inteligentna kontrola energii ładowania płynnego akumulatora, z alarmami akustyczno-optycznymi nadnapięciowymi i nadprądowymi akumulatora.
System przyjmuje wbudowane urządzenie monitorujące monitorowanie izolacji, wykrywanie baterii, wybór linii uziemienia, aktywację baterii, regulację napięcia łańcucha krzemu, sygnał centralny i inne jednostki funkcjonalne, które są bardzo wygodne w użyciu dla użytkowników;system wykorzystuje unikalną technologię „jednej linii” okablowania, która jest bardzo wygodna w przypadku dużych wydajności. Wewnętrzne okablowanie systemu DC jest wygodne w utrzymaniu przez użytkowników.
● Moduł ładowania wykorzystuje naturalne chłodzenie, które znacznie skraca średni czas między awariami i może być używany w miejscach o stosunkowo trudnych warunkach;
● Moduł ładujący można podłączać i odłączać pod napięciem, co znacznie skraca średni czas konserwacji;
● Zastosuj najnowszą międzynarodową technologię miękkiego przełączania, a główne komponenty zastosuj markowe produkty wysokiej jakości;
● Sprzętowa technologia niezależnego współdzielenia prądu o niskiej różnicy, maksymalna asymetria prądu wyjściowego między modułami jest lepsza niż ± 5%;
● Niezawodna ochrona odgromowa i wysokopoziomowe środki ochrony izolacji elektrycznej, a urządzenie monitorujące izolację monitoruje stan izolacji systemu w czasie rzeczywistym w celu zapewnienia bezpieczeństwa systemu i osób;
● Moduł monitorowania przyjmuje duży ekran dotykowy LCD z ekranem dotykowym, alarm głosowy z prawdziwą osobą;
● Program monitorowania przyjmuje koncepcje projektowe zorientowane obiektowo i programowanie modułowe, co sprzyja utrzymywaniu i uaktualnianiu programu;
● Ustawianie parametrów każdej części systemu można przeprowadzić za pośrednictwem modułu monitorującego ze szczegółową funkcją pomocy online;
● Posiada zaawansowane funkcje, takie jak płynna regulacja napięcia i prądu wyjściowego, automatyczna kompensacja temperatury akumulatora itp .;
● Połączenie nowoczesnej technologii energoelektroniki z technologią komputerową w celu realizacji „zdalnego pomiaru, zdalnego sterowania, zdalnej sygnalizacji i zdalnej regulacji” układu zasilania i realizacji pracy bezobsługowej;
● Automatyczne zarządzanie i ochrona akumulatora, automatyczne monitorowanie w czasie rzeczywistym napięcia na zaciskach akumulatora, prądu ładowania i rozładowania oraz kontrola wyrównania akumulatora i ładowania płynnego, z alarmami akustyczno-optycznymi nadnapięciowymi i zbyt niskiego napięcia i przetężenia akumulatora.
● Urządzenie może obsługiwać program poprzez publiczną linię telefoniczną w celu zdalnej obsługi i diagnostyki modułu monitorującego ekran DC.
Techniczny
1) Dokładność pomiaru prądu przemiennego: 220 V i 380 V ± 15% w zakresie ≤ 1,0%
2) Dokładność pomiaru prądu stałego:
Napięcie magistrali sterującej: w zakresie 110 V ~ 240 V ≤ 0,5%
Połączone napięcie magistrali: zakres 286 V ~ 198 V ≤ 0,5%
Napięcie ładowania: zakres 286 V ~ 198 V wynosi ≤ 0,5%
Napięcie akumulatora: 12,5 V ± 10%, zakres ≤ 0,5%
Matka sterowania, prąd ładowania: w zakresie 10% Ie ~ 100% Ie ≤ 0,5%
3) Parametry sterowania ładowaniem: napięcie wyjściowe portu regulatora (DC): sterowane 0 ~ 8,0 V (100 mA)
4) Wykrywanie temperatury: 1 temperatura w pomieszczeniu baterii -40 ℃ ~ 125 ℃, 109 kontrola temperatury baterii -55 ℃ ~ 125 ℃
5) Wykrywanie baterii w trybie online: schemat schematyczny ekranu z 256 kanałami prądu stałego
6) Wykrywanie izolacji online: 8 ~ 64 kanałów, można dostosować
7) Wykrywanie stanu przełącznika rozgałęzienia: 8 ~ 64 kanałów
8) Kontrola łańcucha silikonowego: poziom 5
9) Zapisy błędów: 64 zapisy
10) Styki przekaźnika: 220 V / 2 A.
