Generał

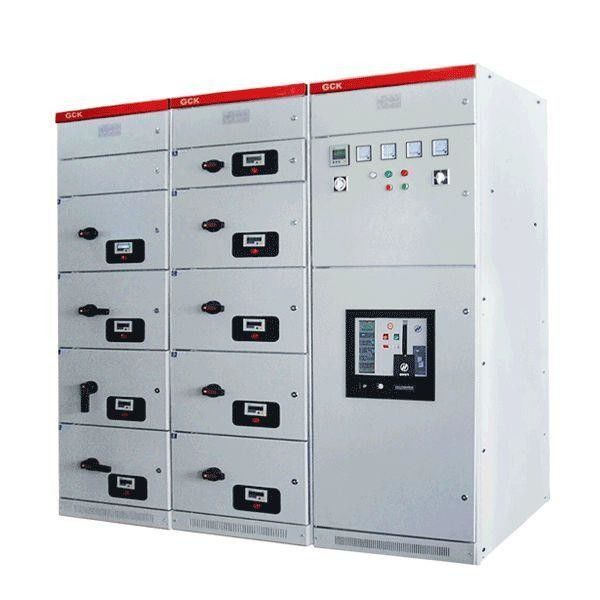

GCK powinien być ulepszonym ekonomicznym typem MNS.Pionowy rząd nie ma plastikowych paneli funkcyjnych.Drzwi mocowane są do ościeżnicy.Po otwarciu drzwi można wysunąć szufladę.G - konstrukcja szafy;C - typ wysuwny;K - centrum sterowania
Środowisko pracy
1. Temperatura otoczenia nie powinna być wyższa niż + 40 ℃, nie niższa niż -5 ℃, średnia temperatura w ciągu 24 godzin nie powinna być wyższa niż + 35 ℃, jeśli przekracza, musi zostać obniżona i działać zgodnie z rzeczywistym sytuacja;
2. Użytkowanie w pomieszczeniach: wysokość miejsca użytkowania nie przekracza 2000 m
3. Względna temperatura otaczającego powietrza nie powinna przekraczać 50% przy temperaturze + 40 ℃.Wyższa temperatura względna jest dozwolona przy niższej temperaturze, na przykład 90%, gdy temperatura wynosi + 20 ℃.Należy wziąć pod uwagę, że kondensacja może wystąpić przypadkowo z powodu zmian temperatury.Wpływ narażenia;
4. Po zainstalowaniu urządzenia odchylenie od płaszczyzny pionowej nie przekracza 5 ° C, a cała grupa szaf jest stosunkowo płaska (zgodnie z normą GBJ232-82);
5. Urządzenie powinno być instalowane w miejscu, w którym nie występują silne wibracje i uderzenia oraz elementy elektryczne nie ulegają korozji;
6. Jeśli użytkownik ma specjalne wymagania, można to rozwiązać po konsultacji z producentem.
Parametry techniczne
Znamionowe napięcie izolacji: AC 660 V, AC 1000 V.
Znamionowe napięcie robocze: AC 380 V, AC 660 V.
Częstotliwość znamionowa: 50 Hz
Maksymalny prąd obwodu zasilacza: 3150A
Maksymalny prąd obwodu szuflady: 3150A
Maksymalna moc silnika sterującego: 320 kW
Prąd szczytowy wytrzymywany poziomej szyny (0,1 S): 63KA, 105KA, 176KA
Prąd krótkotrwały wytrzymywany poziomej szyny zbiorczej (1S): 30 KA, 50 KA, 80 KA, 100 KA
Prąd szczytowy wytrzymywany szyny pionowej (0,1 S): 63 KA, 105 KA
Prąd krótkotrwały wytrzymywany pionowej szyny zbiorczej (1S): 30 KA, 50 KA
Znamionowe napięcie wytrzymywane o częstotliwości sieciowej (1 min): 2500 V.
Napięcie wytrzymywane wtórnej częstotliwości sieciowej (1 min): 2500 V.
Poziom ochrony: IP30, IP40
Wymiary szerokość * głębokość * wysokość mm: 600 (800, 1000) * 800 (1000) * 2200
