Szczegóły Produktu:
|
| Napięcie znamionowe: | 400 V. | Częstotliwość znamionowa: | 50 Hz |
|---|---|---|---|
| Pojemność znamionowa: | 30/50/63 80/100/125/160/200/250/315/400/500/630 | Materiał: | SUS304 |
| Standardy: | ISO IEC GB | OEM / ODM: | Zapytanie przez e-mail |
| High Light: | Zintegrowana skrzynka metalowa platerowana DB,skrzynka DB SUS304 platerowana metalem,skrzynka rozdzielcza metalowa IEC CB |
||

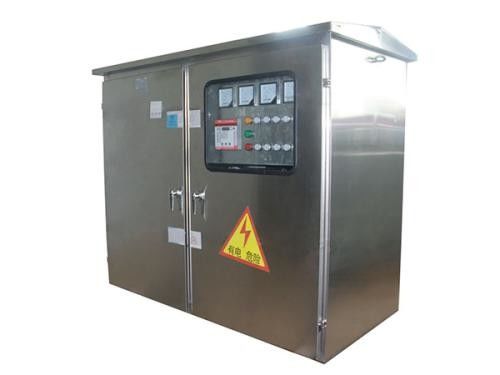

Zintegrowana skrzynka rozdzielcza niskiego napięcia typu JP ISO IEC CB
Wprowadzenie produktów
Zintegrowana skrzynka rozdzielcza JP należy do nowego typu zintegrowanej skrzynki sterowniczej, która integruje dystrybucję energii elektrycznej, pomiar, ochronę, sterowanie i kompensację mocy biernej.Jest stosowany w podstacjach, fabrykach, przedsiębiorstwach przemysłowych i górniczych, dużych elektrowniach, ropie naftowej, przedsiębiorstwach chemicznych, dużych hutach, centrach energetycznych wieżowców, kompensacji mocy biernej, pomiarach, dystrybucji energii elektrycznej i innych okazjach.
Środowisko usługowe
1. Temperatura powietrza: -25 ℃ --- + 40 ℃
2. Wilgotność: miesięczna średnia wilgotność 95%;Dzienna średnia wilgotność 90%.
3. Wysokość: ≤ 2500m
4. Powietrze otoczenia niezanieczyszczone widocznie korozyjnymi i łatwopalnymi gazami, oparami itp.
5. Brak częstych gwałtownych wstrząsów
Funkcja
Zintegrowana obudowa szafy rozdzielczej Knkong JP została wykonana z wysokiej jakości płyty ze stali nierdzewnej o grubości 2 mm po wielokrotnym zginaniu kołnierza (ognioodporność, ochrona środowiska, izolacja cieplna, działanie antykondensacyjne), przy użyciu specjalnego procesu spawania stali nierdzewnej, ogólna wytrzymałość po formowaniu, powierzchnia gładka jak lustro, nie pozostawia śladów spawów;wewnętrzna instalacja belki (płyty) do procesu cynkowania ogniowego, aby zapewnić, że dwadzieścia lat nie rdzewieje;drzwi przednie i tylne, łatwa obsługa i konserwacja, drzwi zostały obszyte wysokoelastycznym uszczelniaczem postarzającym, każde drzwi wyposażone są w dwa rodzaje zamków, kłódkę z osłoną przeciwdeszczową rdzewiejącą;całość zamknięta zgrzewarką pomieszczenie pomiarowe;bok skrzynki wyposażony jest w przewody kablowe prowadzące do rurki zabezpieczającej przed zużyciem ciała obcego, dolne otwory wentylacyjne i otwór wylotowy kabla jest umieszczony w górnej części wentylacji i ekranu, wodoodporna Antykorozyjna, pyłoszczelna, funkcja ochrony przed ciałami obcymi, stopień ochrony: LP54.
Główny parametr
| NIE. | Opis | Jednostka | Parametr |
| 1 | Napięcie znamionowe | V | 400 |
| 2 | Częstotliwość znamionowa | HZ | 50 |
| 3 | Pojemność | KVA | 30 50 63 80100125160200250315400500630 |
| 4 | Grupowanie kondensatorów | 2 3 4 5 poziomów (zgodnie z wymaganiami użytkownika) | |
| 5 | Ocena paska magistrali | ZA | 630 |
| 6 | Metal używany do szyn zbiorczych | Miedź | |
| 7 | Rodzaj zabezpieczenia szyn zbiorczych przed korozją (np. Mocno cynowane) | Cynowane poszycie | |
| 8 |
Wymiaruje jony szyn zbiorczych (długość x szerokość x grubość) |
mm | 660 x 50 x 5 |
| 9 | Sposób połączenia szyn zbiorczych z końcówkami kablowymi (końcówki kablowe nie są dostarczane) |
Przykręcane typ e
|
|
| 10 | Środek mocowania bezpiecznika HRC | mm | 90 |
| 11 | Czy bariery e-bezpieczeństwa są zamontowane między fazami tej samej jednostki wchodzącej lub wychodzącej? | tak | |
| 12 | Czy osłony izolacyjne są zamontowane między sąsiednimi urządzeniami? | Nie | |
| 13 | Minimalny odstęp między najniższym połączeniem kablowym a poziomem gruntu | mm | 300 |
| 14 | Materiał użyty do obudowy |
Ho t Dipped Blacha ocynkowana |
|
| 15 | Ochrona obudowy przed korozją atmosferyczną | 7 Proces zbiornika | |
| 16 | Możliwość zamykania na kłódkę na drzwiach obudowy |
tak |
